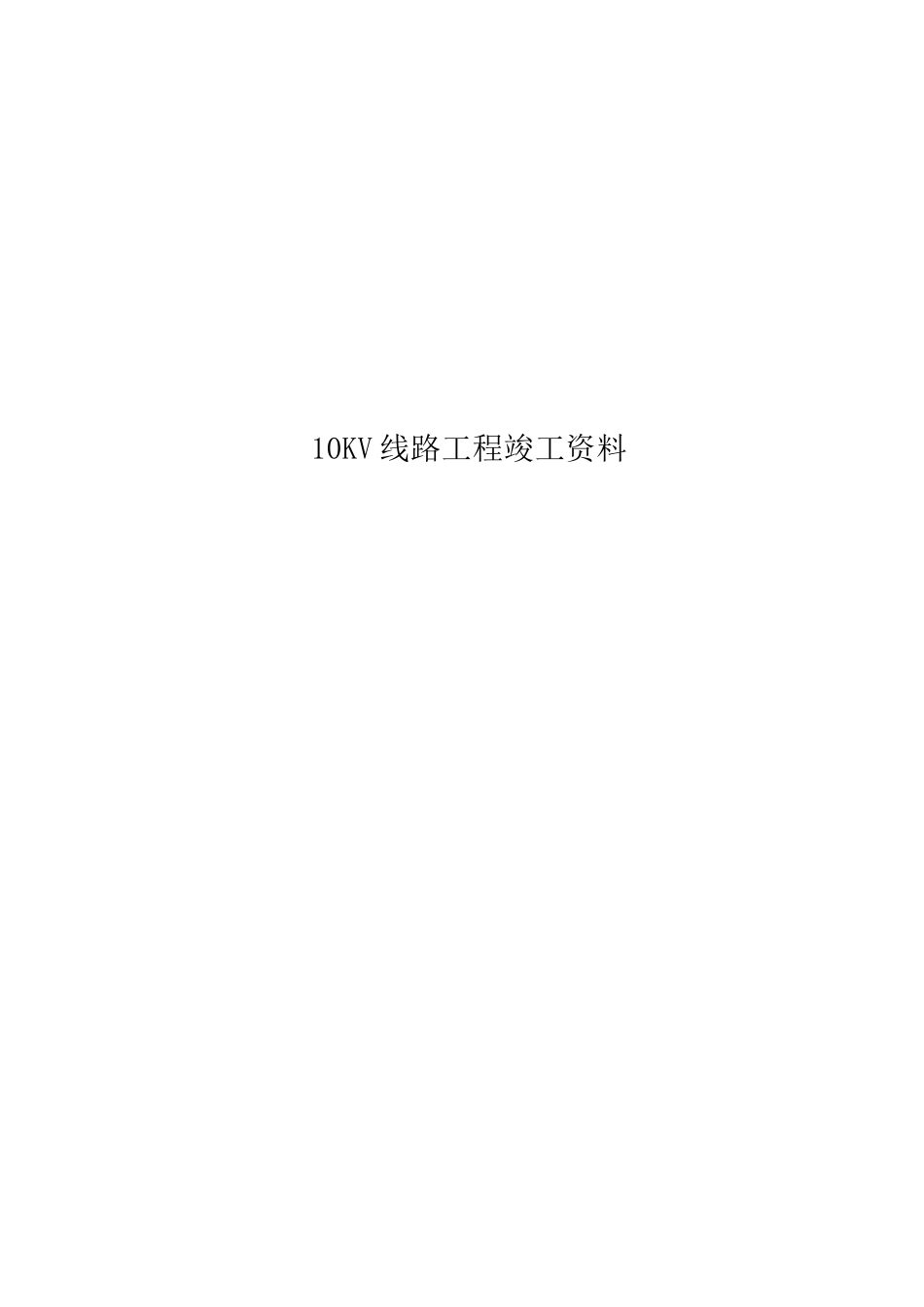

10KV线路工程竣工资料VIP免费

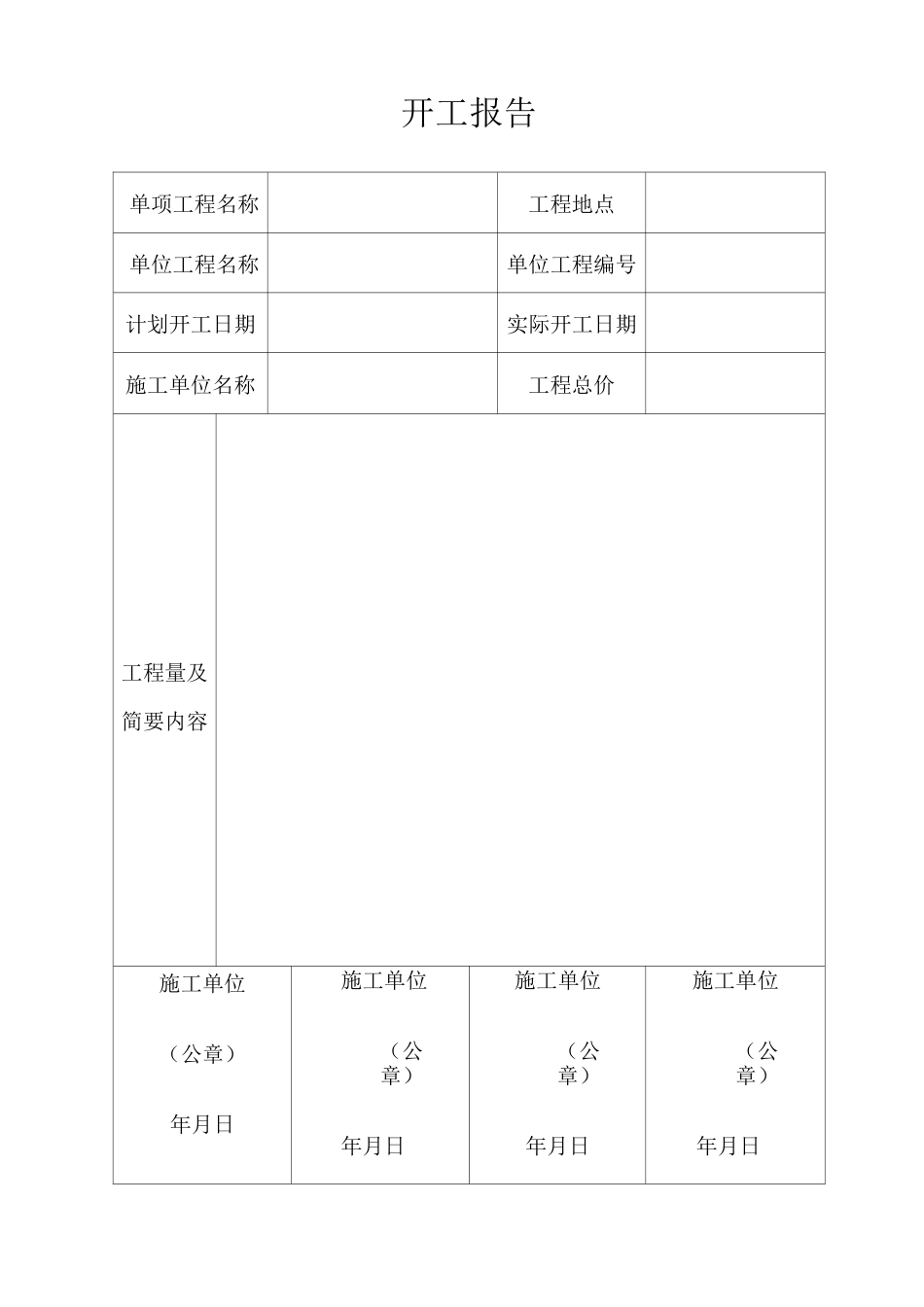

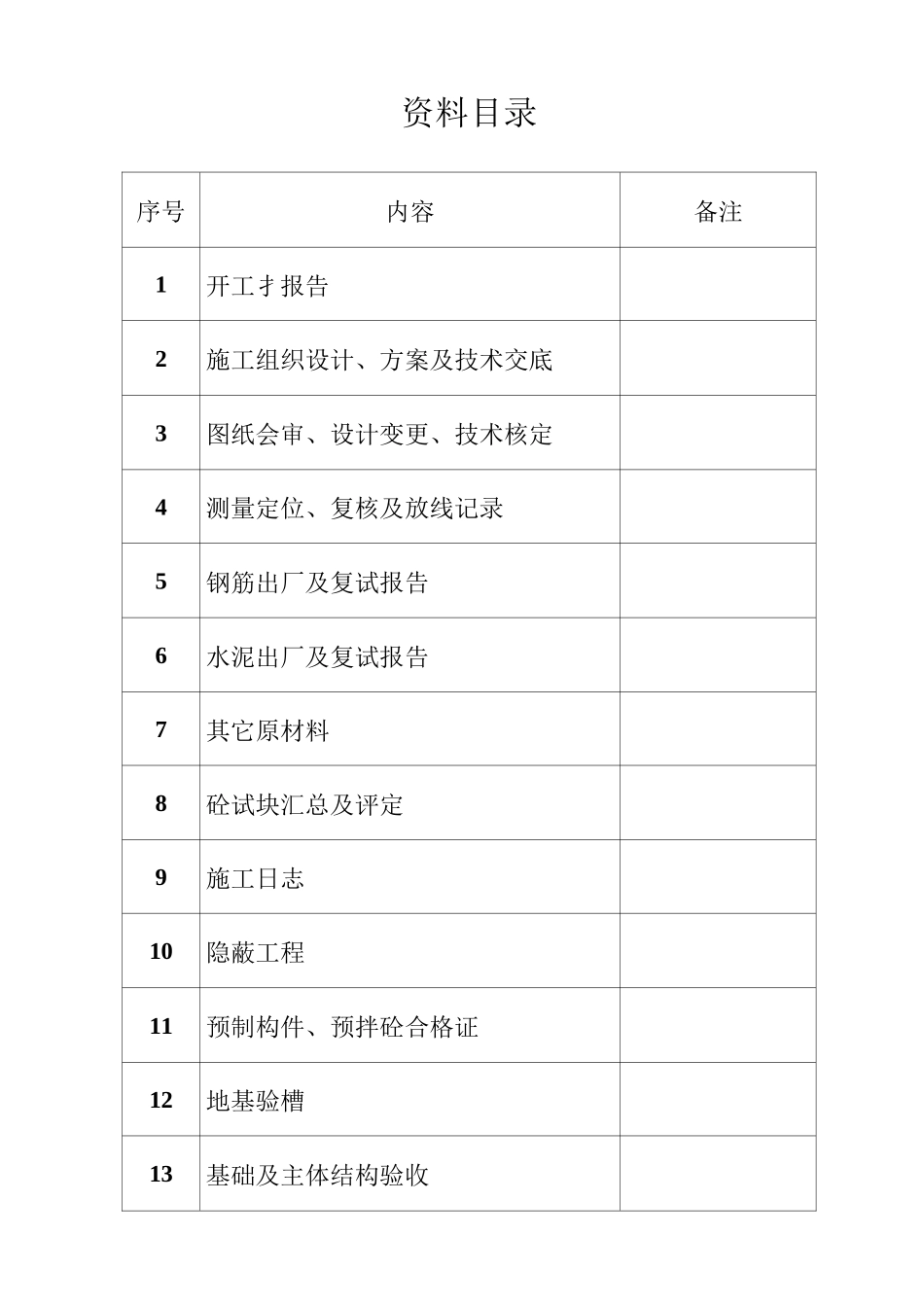

10KV线路工程竣工资料资料目录序号内容备注1开工扌报告2施工组织设计、方案及技术交底3图纸会审、设计变更、技术核定4测量定位、复核及放线记录5钢筋出厂及复试报告6水泥出厂及复试报告7其它原材料8砼试块汇总及评定9施工日志10隐蔽工程11预制构件、预拌砼合格证12地基验槽13基础及主体结构验收开工报告单项工程名称工程地点单位工程名称单位工程编号计划开工日期实际开工日期施工单位名称工程总价工程量及简要内容施工单位（公章）年月日施工单位（公章）年月日施工单位（公章）年月日施工单位（公章）年月日图纸会审记录一、时间：年月日二、地点：三、参加单位及人员：1・建设单位2.设计单位3.监理单位4.施工单位四、内容：1.按图施工2.如果在安装线路发现问题，经建设单位、监理单位、设计单位、施工单位四方研究处理方案后方可施工。建业煤炭有限责任公司年月日10KV双回线路施工组织及安全技术措施编写：审核：批准：郑州润祥线路安装有限公司二00年月日第一章：编制依据第二章：工程概况第三章：现场施工组织管理结构第四章：施工技术力量的组织第五章：施工现场平面布置及主要施工方案第六章：施工计划第七章：施工机具配置及材料供应第八章：工期保证措施第九章：质量管理及保证第十章：安全管理第^一章：统计和信息管理第十二章：文明施工第十三章:跨越电力线路施工方法、安全、技术措施要点第十四章:建设场地的准备与清理第十五章：降低工程成本措施第一章编制依据1.1根据10KV线路设计图纸及说明。1.2根据国家现行的有关技术规范书及有关技术文献资料。1.3根据郑煤白坪大井至建业公司10KV线路工程施工设计图纸及说明书。1.4根据我公司多年来施工10KV线路工程积累的经验和资料。第二章工程概况2.1工程简介：本工程建设单位郑煤集团建业煤炭有限责任公司，该工程全长3km，全线共用水泥杆73基和双回直线塔2基。全线导线选用LGJ—150/25型钢芯铝绞线。出站内电缆段长0.650公里，电缆选用铜芯交联聚乙烯绝缘护套，型号为：YJV22-3X300/10KV。进站电缆长65米，电缆选用铜芯交联聚乙烯绝缘护套，型号为：YJV22-3X300/10KV。2.2自然条件：该线路均在东金店乡内，沿线经过山区、丘陵、田地相对较多,地质条件较差，交通不便，人力运输困难，施工难度较大，业务协调工作量大，给施工带来较大不便。2.3沿线走径：本工程10KV线路由郑煤白坪大井变电站10KV高压室出电缆线路上杆，一直正北至15#线杆处向南偏东15。架设。沿线跨越10KV线路2处，跨越400V线路1处，跨沟1条，还要跨越树林2处，修剪树木数百棵。2.4施工承包范围2.4.1负责材料、杆塔的质量监督、清点及现场保管。2.4.2负责全线路1#-39#的本体工程施工。2.4.3负责所需的材料定购、制作、运输、保管。2.4.4负责树木砍伐、临时施工占地、以及为了正常施工所需办理的手续。2.4.5为确保一次送电成功，负责移交前的线路维护。2.4.6竣工后一年内的质量保证。2.5杆塔和基础配置杆塔数量：全工程共用杆塔75基（其中单回直线塔73基；直双回终端塔2基）。基础形式：铁塔采用掏挖式和爆破开挖预埋砼基础。2.6导、地线型号：导线选用LGJX—185/45,地线选用GJ—50。2.7地质条件本线路所经地区沿线均为山地，根据现场查看及土地部门提供的资料。沿线土质为黄土状粉质亚粘土，地下水位较深，山区为坚石及卵石。相当数量的塔基位于山石上，需爆破开挖。2.8沿线交通情况沿线经过的地形大部分为山区，基本靠近公路，汽车运输较方便。但山区、丘陵地区大部分无路可走，人力运输十分困难。2.9设计气象条件根据洛阳市的气象条件资料并参照已有线路的运行经验，线路设计计算用气象条件如下:计算情■'芒条件情况气象（°C）风速（m/s）覆冰厚度（mm）最高气温+4000最低气温-2000最大风速-5300最大覆冰-51010年平均气温+1500外过电压+15100内过电压+10150安装情况-5100第三章现场施工组织管理机构3.1组织管理机构3.1.1为确保本工程施工安全、优质、低耗，确保在200乞年6月4日前竣工。根据现场调查，本公司研究决定：由常建国担任总指挥,常要伟为工程负责人，崔进良为施工队长，选拔具有丰富的施工组织管理经验和专业技术水平过硬的专业人员组成“郑州润...
