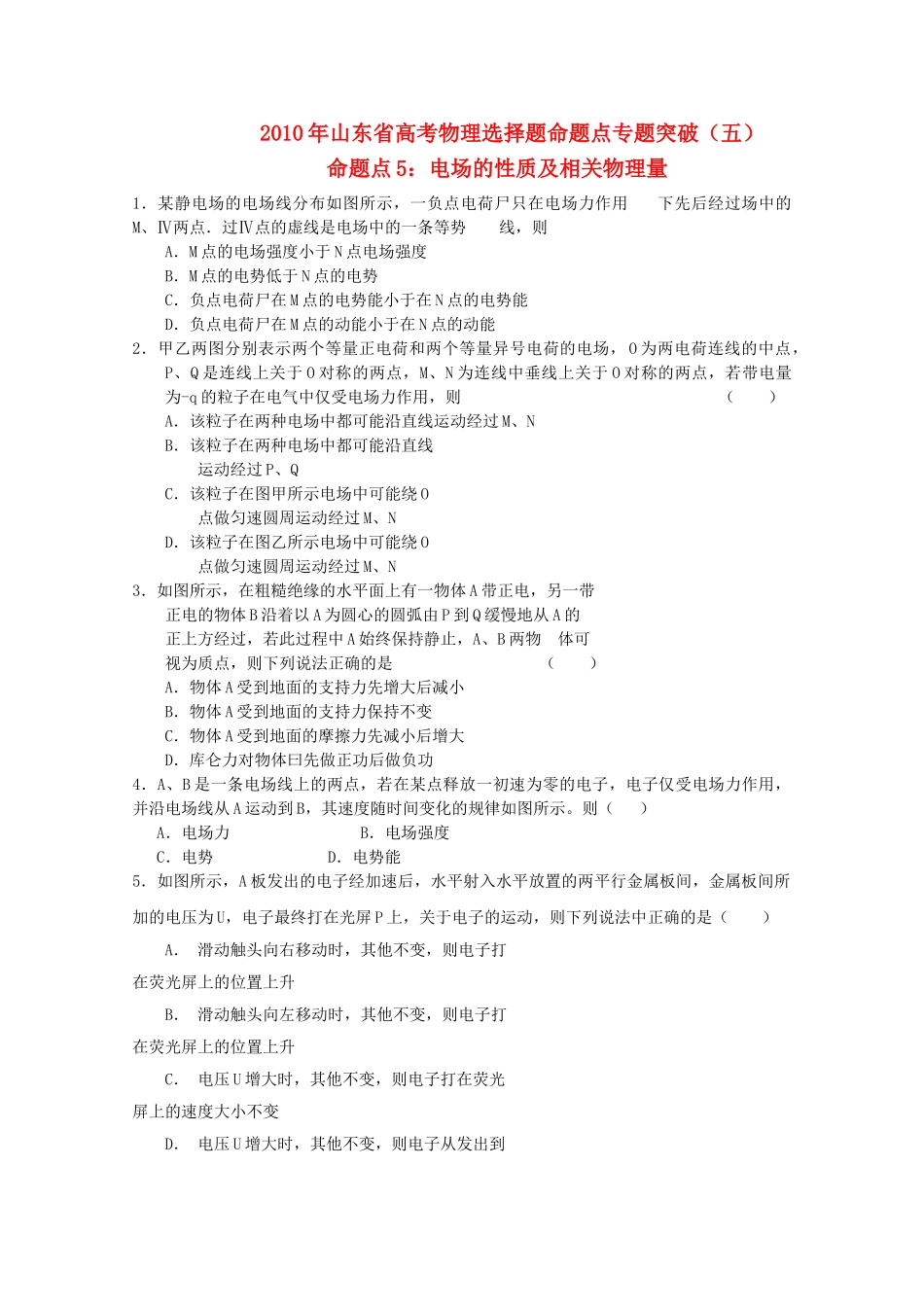

2010年山东省高考物理选择题命题点专题突破（五）命题点5：电场的性质及相关物理量1．某静电场的电场线分布如图所示，一负点电荷尸只在电场力作用下先后经过场中的M、Ⅳ两点．过Ⅳ点的虚线是电场中的一条等势线，则A．M点的电场强度小于N点电场强度B．M点的电势低于N点的电势C．负点电荷尸在M点的电势能小于在N点的电势能D．负点电荷尸在M点的动能小于在N点的动能2．甲乙两图分别表示两个等量正电荷和两个等量异号电荷的电场，O为两电荷连线的中点，P、Q是连线上关于O对称的两点，M、N为连线中垂线上关于O对称的两点，若带电量为-q的粒子在电气中仅受电场力作用，则（）A．该粒子在两种电场中都可能沿直线运动经过M、NB．该粒子在两种电场中都可能沿直线运动经过P、QC．该粒子在图甲所示电场中可能绕O点做匀速圆周运动经过M、ND．该粒子在图乙所示电场中可能绕O点做匀速圆周运动经过M、N3．如图所示，在粗糙绝缘的水平面上有一物体A带正电，另一带正电的物体B沿着以A为圆心的圆弧由P到Q缓慢地从A的正上方经过，若此过程中A始终保持静止，A、B两物体可视为质点，则下列说法正确的是（）A．物体A受到地面的支持力先增大后减小B．物体A受到地面的支持力保持不变C．物体A受到地面的摩擦力先减小后增大D．库仑力对物体曰先做正功后做负功4．A、B是一条电场线上的两点，若在某点释放一初速为零的电子，电子仅受电场力作用，并沿电场线从A运动到B，其速度随时间变化的规律如图所示。则（）A．电场力B．电场强度C．电势D．电势能5．如图所示，A板发出的电子经加速后，水平射入水平放置的两平行金属板间，金属板间所加的电压为U，电子最终打在光屏P上，关于电子的运动，则下列说法中正确的是（）A．滑动触头向右移动时，其他不变，则电子打在荧光屏上的位置上升B．滑动触头向左移动时，其他不变，则电子打在荧光屏上的位置上升C．电压U增大时，其他不变，则电子打在荧光屏上的速度大小不变D．电压U增大时，其他不变，则电子从发出到打在荧光屏上的时间不变6．图中虚线a、b、c代表电场中的三条等势线，相邻两等势线之间的电势差相等，实线为一带正电的微粒仅在电场力作用下通过该区域时的运动轨迹，P、Q是这条轨迹上的两点，P、Q相比（）A．P点的电势较高B．带电微粒通过P点时的加速度较大C．带电微粒通过P点时动能较大D．带电微粒在P点时的电势能较大7.如图所示，一个带电油滴，从O点以速度v向右上方射入匀强电场中，v的方向与电场方向成角，测得油滴到达运动轨迹的最高点P时，它的速度大小仍为v，则下列说法正确的是（）acA.重力和电场力的合力方向和OP垂直B.不管油滴带何种电荷，P点总是在O点的右上方、P与初速所成的角度可能为，也可能为D.到达最高点时，重力和电场力对小球做功的瞬时功率为08．如图所示，为竖直、固定的光滑绝缘杆，杆上点套有一质量为、带电荷量为的小环，在杆的左侧固定一电荷量为的点电荷，杆上、两点到的距离相等，之间距离为，之间距离为，小环从图示位置的点由静止释放后，通过点的速率为。则下列说法正确的是（）A．小环通过、两点时的速度大小相等B．小环通过点的速率为C．小环从到，电势能逐渐增大D．小环从到，电场力做的功可能为零9．如图所示，实线为电场线，虚线为等势面，且AB=BC。电场中A、B、C三点的场强分别为EA、EB、EC电势分别为，AB、BC间的电势差分别为UABUBC则下列关系式中不正确的是（）A．B．EC>EB>EAC．UAB
