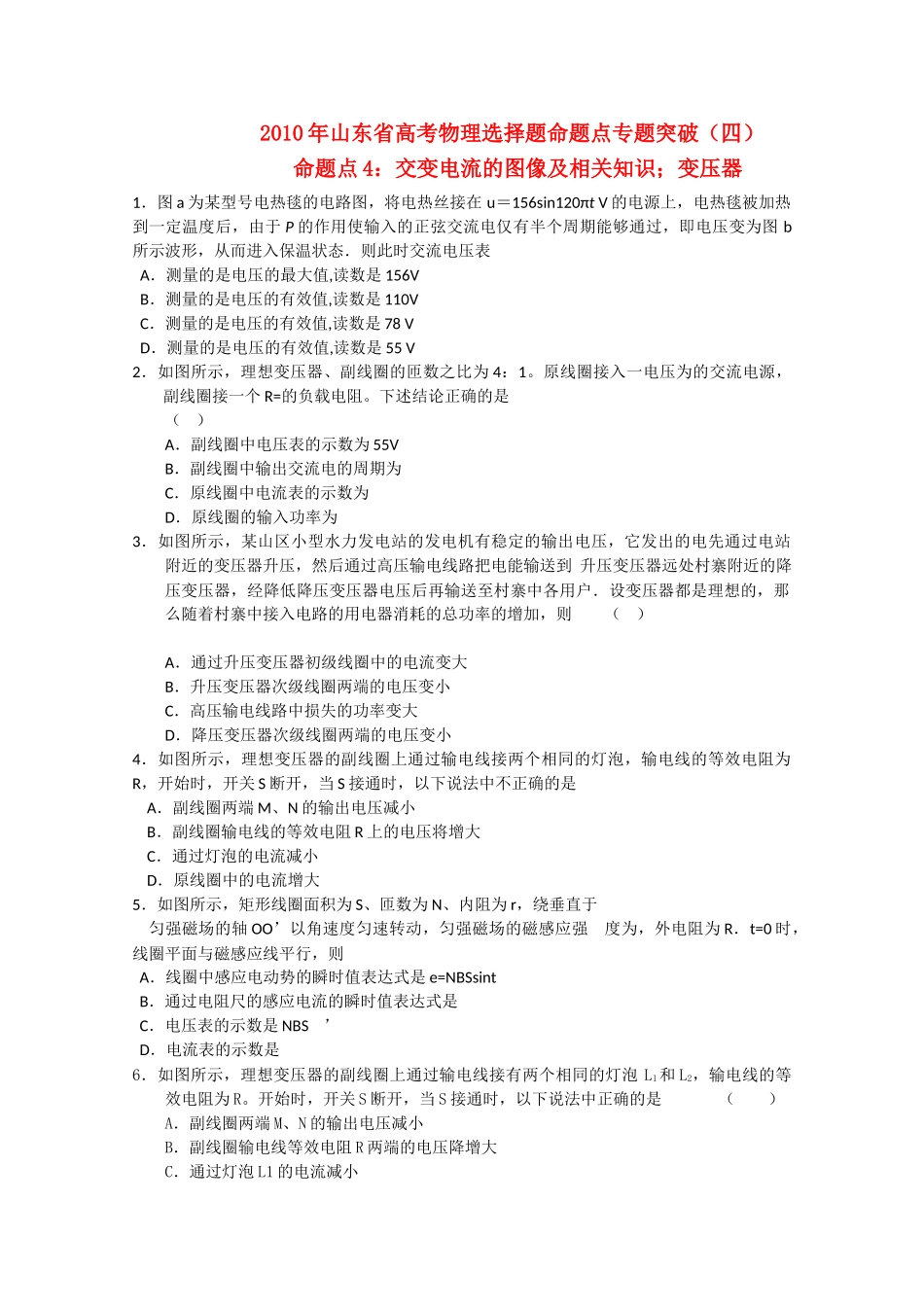

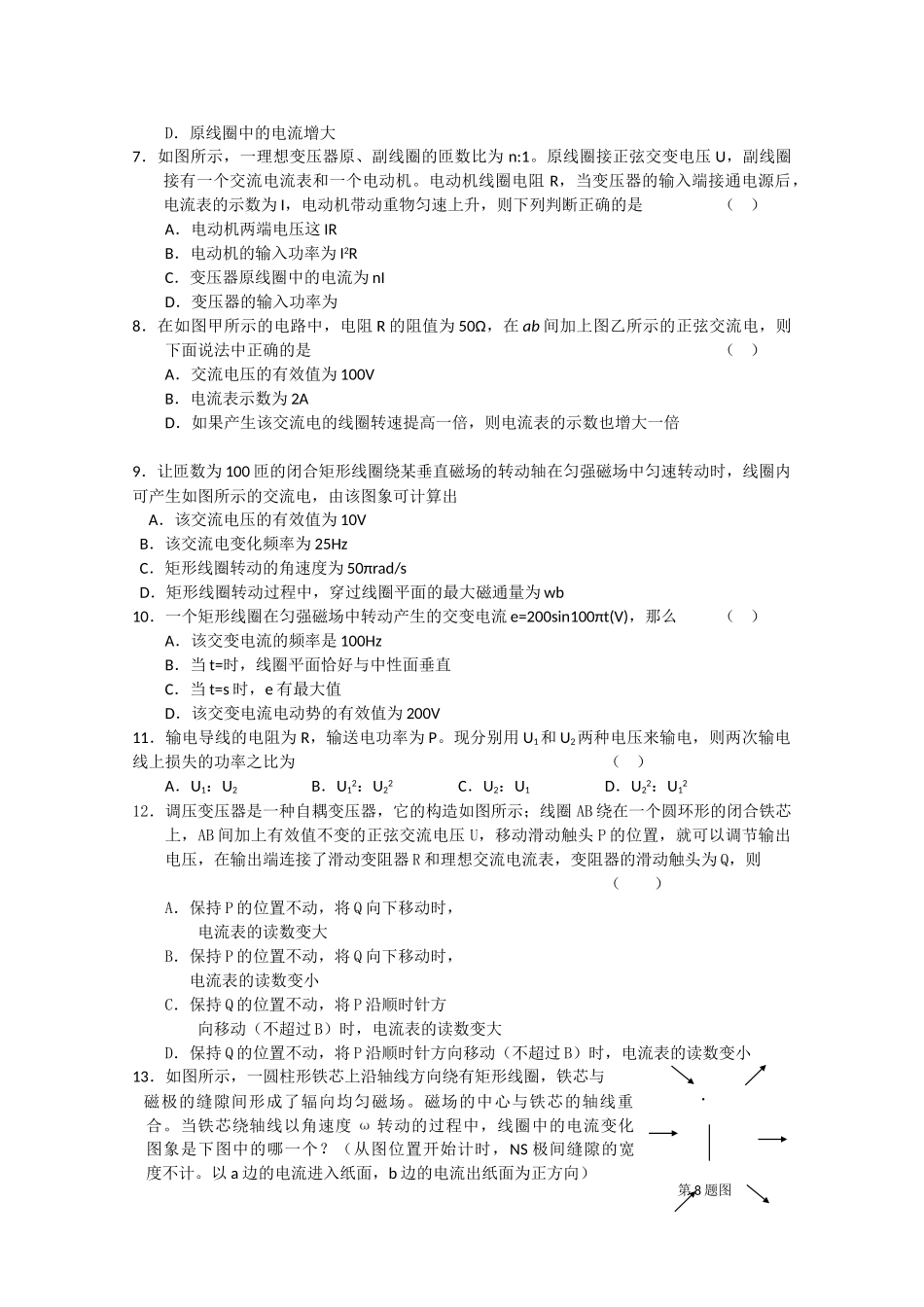

2010年山东省高考物理选择题命题点专题突破（四）命题点4：交变电流的图像及相关知识；变压器1．图a为某型号电热毯的电路图，将电热丝接在u＝156sin120πtV的电源上，电热毯被加热到一定温度后，由于P的作用使输入的正弦交流电仅有半个周期能够通过，即电压变为图b所示波形，从而进入保温状态．则此时交流电压表A．测量的是电压的最大值,读数是156VB．测量的是电压的有效值,读数是110VC．测量的是电压的有效值,读数是78VD．测量的是电压的有效值,读数是55V2．如图所示，理想变压器、副线圈的匝数之比为4：1。原线圈接入一电压为的交流电源，副线圈接一个R=的负载电阻。下述结论正确的是（）A．副线圈中电压表的示数为55VB．副线圈中输出交流电的周期为C．原线圈中电流表的示数为D．原线圈的输入功率为3．如图所示，某山区小型水力发电站的发电机有稳定的输出电压，它发出的电先通过电站附近的变压器升压，然后通过高压输电线路把电能输送到升压变压器远处村寨附近的降压变压器，经降低降压变压器电压后再输送至村寨中各用户．设变压器都是理想的，那么随着村寨中接入电路的用电器消耗的总功率的增加，则（）A．通过升压变压器初级线圈中的电流变大B．升压变压器次级线圈两端的电压变小C．高压输电线路中损失的功率变大D．降压变压器次级线圈两端的电压变小4．如图所示，理想变压器的副线圈上通过输电线接两个相同的灯泡，输电线的等效电阻为R，开始时，开关S断开，当S接通时，以下说法中不正确的是A．副线圈两端M、N的输出电压减小B．副线圈输电线的等效电阻R上的电压将增大C．通过灯泡的电流减小D．原线圈中的电流增大5．如图所示，矩形线圈面积为S、匝数为N、内阻为r，绕垂直于匀强磁场的轴OO’以角速度匀速转动，匀强磁场的磁感应强度为，外电阻为R．t=0时，线圈平面与磁感应线平行，则A．线圈中感应电动势的瞬时值表达式是e=NBSsintB．通过电阻尺的感应电流的瞬时值表达式是C．电压表的示数是NBS’D．电流表的示数是6．如图所示，理想变压器的副线圈上通过输电线接有两个相同的灯泡L1和L2，输电线的等效电阻为R。开始时，开关S断开，当S接通时，以下说法中正确的是（）A．副线圈两端M、N的输出电压减小B．副线圈输电线等效电阻R两端的电压降增大C．通过灯泡L1的电流减小D．原线圈中的电流增大7．如图所示，一理想变压器原、副线圈的匝数比为n:1。原线圈接正弦交变电压U，副线圈接有一个交流电流表和一个电动机。电动机线圈电阻R，当变压器的输入端接通电源后，电流表的示数为I，电动机带动重物匀速上升，则下列判断正确的是（）A．电动机两端电压这IRB．电动机的输入功率为I2RC．变压器原线圈中的电流为nID．变压器的输入功率为8．在如图甲所示的电路中，电阻R的阻值为50Ω，在ab间加上图乙所示的正弦交流电，则下面说法中正确的是（）A．交流电压的有效值为100VB．电流表示数为2AD．如果产生该交流电的线圈转速提高一倍，则电流表的示数也增大一倍9．让匝数为100匝的闭合矩形线圈绕某垂直磁场的转动轴在匀强磁场中匀速转动时，线圈内可产生如图所示的交流电，由该图象可计算出A．该交流电压的有效值为10VB．该交流电变化频率为25HzC．矩形线圈转动的角速度为50πrad/sD．矩形线圈转动过程中，穿过线圈平面的最大磁通量为wb10．一个矩形线圈在匀强磁场中转动产生的交变电流e=200sin100πt(V)，那么（）A．该交变电流的频率是100HzB．当t=时，线圈平面恰好与中性面垂直C．当t=s时，e有最大值D．该交变电流电动势的有效值为200V11．输电导线的电阻为R，输送电功率为P。现分别用U1和U2两种电压来输电，则两次输电线上损失的功率之比为（）A．U1：U2B．U12：U22C．U2：U1D．U22：U1212．调压变压器是一种自耦变压器，它的构造如图所示；线圈AB绕在一个圆环形的闭合铁芯上，AB间加上有效值不变的正弦交流电压U，移动滑动触头P的位置，就可以调节输出电压，在输出端连接了滑动变阻器R和理想交流电流表，变阻器的滑动触头为Q，则（）A．保持P的位置不动，将Q向下移动时，电流表的读数变大B．保持P的位置不动，将Q向下移动时，电流表的读数变小C．保持Q的位置不动，将P沿顺时针方向移动...
