青年公社二期给排水工程监理实施细则VIP免费

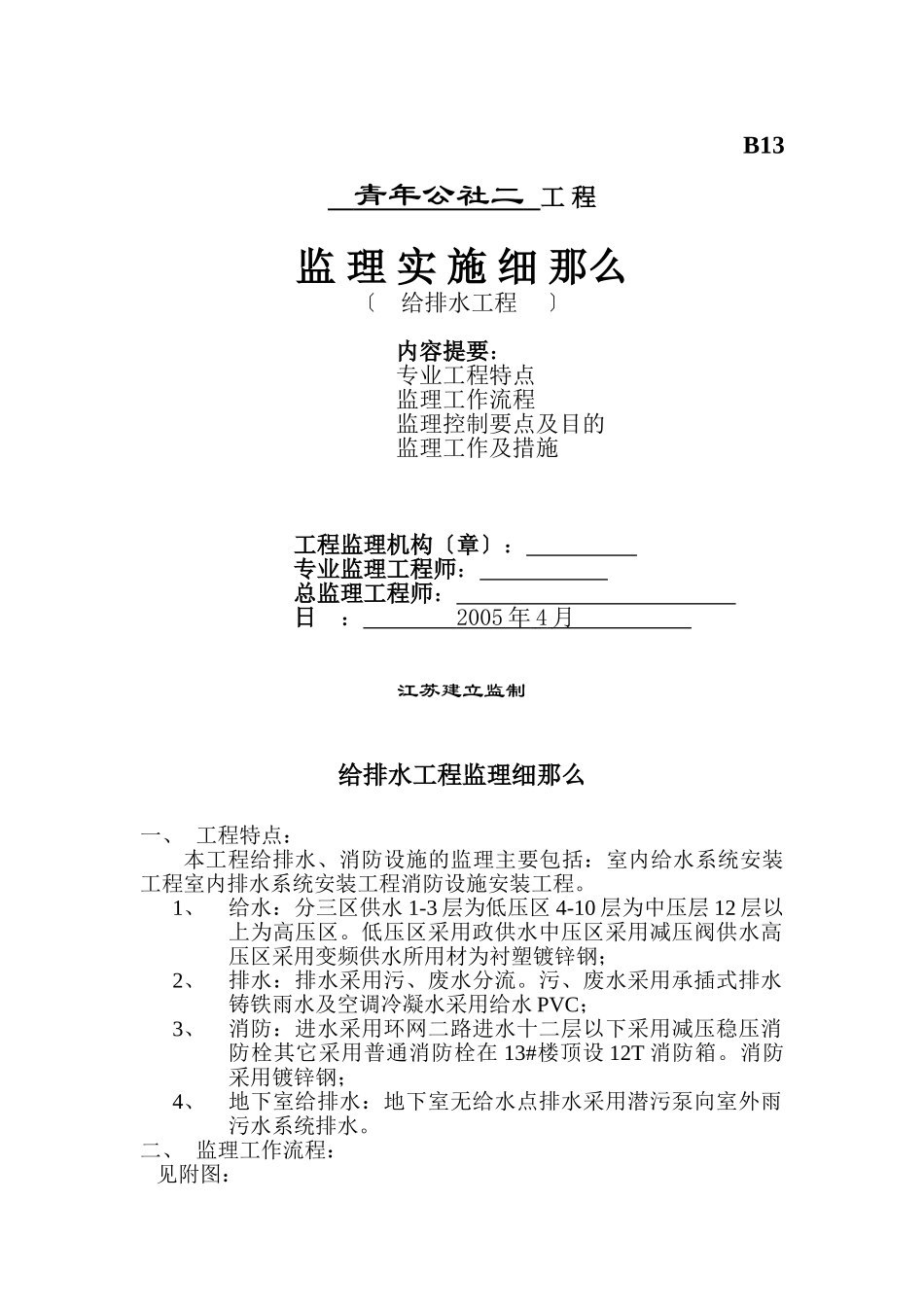

B13青年公社二工程监理实施细那么〔给排水工程〕内容提要：专业工程特点监理工作流程监理控制要点及目的监理工作及措施工程监理机构〔章〕：专业监理工程师：总监理工程师：日：2005年4月江苏建立监制给排水工程监理细那么一、工程特点：本工程给排水、消防设施的监理主要包括：室内给水系统安装工程室内排水系统安装工程消防设施安装工程。1、给水：分三区供水1-3层为低压区4-10层为中压层12层以上为高压区。低压区采用政供水中压区采用减压阀供水高压区采用变频供水所用材为衬塑镀锌钢；2、排水：排水采用污、废水分流。污、废水采用承插式排水铸铁雨水及空调冷凝水采用给水PVC；3、消防：进水采用环网二路进水十二层以下采用减压稳压消防栓其它采用普通消防栓在13#楼顶设12T消防箱。消防采用镀锌钢；4、地下室给排水：地下室无给水点排水采用潜污泵向室外雨污水系统排水。二、监理工作流程：见附图：给排水工程监理工作流程填写开工申请承包人审核开工申请监理工程师审核不同意承包人结果修改完善同意制作零部件、预埋件及隐蔽工程承包人按设计要求验收施工材料或器材必要时作材性试验监理工程师或监理试验工程师不合格试验结果退换合格现场验收制作的零部件、预埋件及隐蔽工程监理工程师不合格验收结果返工合格签认零部件制作质量验收单或隐蔽工程验收监理工程师部件及设备安装准备设备开箱验收安装现场验收(土建与业主、承包人安装中间交接验收)监理工程师承包人、监理工程师不合格不合格业主解决验收结果验收结果整改合格部件及设备安装承包人部件及设备安装质量验收监理工程师不合格验收结果返工合格签认安装质量验收单监理工程师系统强度、严性、真空度等试验及敏感件试验承包人现场检查或复测监理工程师不合格检查结果整改合格签认试验记录监理工程师单机无负荷试车承包人现场检查或复测各有关专业监理工程师审核不合格重新返工测试结果整改合格签认单机试运转记录监理工程师由业主负责对系统进展负荷试验测定与调整业主、设计、承包人、监理工程师不合格测试结果返工、整改合格签认测定数据与调整业主、承包人、监理工程师审核该单项所有质量检验评定表及评定等级监理工程师审核开工资料监理工程师开工交付使用三、及措施：1、熟悉图纸、将本专业图纸与其它专业图对照核查有无矛盾并参加图纸会审。2、审核开工申请开工申请按要求填写各栏目并附上以下资料：----施工组织设计、施工方案----有关工种操作人员的上岗证书----机械品种、数量----承包人、分包人资质证件3、根据审核结果报送总监理工程师签署开工或要求承包人对此进展修改完善。4、按有关施工对承包人制作的零部件进展检查。并根据检查结果签认零部件质量验收单或要求承包人返工。5、按设计要求和有关对施工材料和器材进展验收〔必要时做材料试验〕根据验收结果签署认可或要求退换。6、设备开箱验收检查的内容包括：----设备型、规格、数量是否与设计相符----设备外观是否完好无损----零配件是否齐全7、根据开箱验收结果签署认可或要求退换。8、安装现场验收的内容包括：设备根底、道孔洞、预埋件等的坐标位置、标高、大小等。并根据验收结果签署有关认可或整改。9、部件及设备安装质量验收是件及设备安装是否符合设计和施工要求。并根据验收结果签署有关认可或要求返工。10、对系统强度、严性、真空度等及敏感件的试验现场检查或复测是检查试验结果是否符合设计和施工要求。并根据检查或复测结果签署有关认可或要求整改。对单机无负荷试车的现场检查或复测是检查试车测试结果是否符合设计、施工和设备技术规定。并根据试车结果签署有关认可或重新返工整改。11、对单机无荷载试车的现场检查或复测是检查测试结果是否符合设计、施工和技术设备规定。并根据试车结果签署有关认可或重新返工整改。12、审核该单项所有质量检验评定表及评定等级是审查质量评定是否符合和地方有关评定要求。并签署开工资料。四、控制要点及目的值：1、室内给水道安装工程：1.1、材料、设备质量的控制1.1.1、道所用的材料必须符合设计图纸的要求材质须符合及行业镀锌钢应符合〔GB/T3091〕。材料进场前应检查材质保书及出厂合格证材料进...
