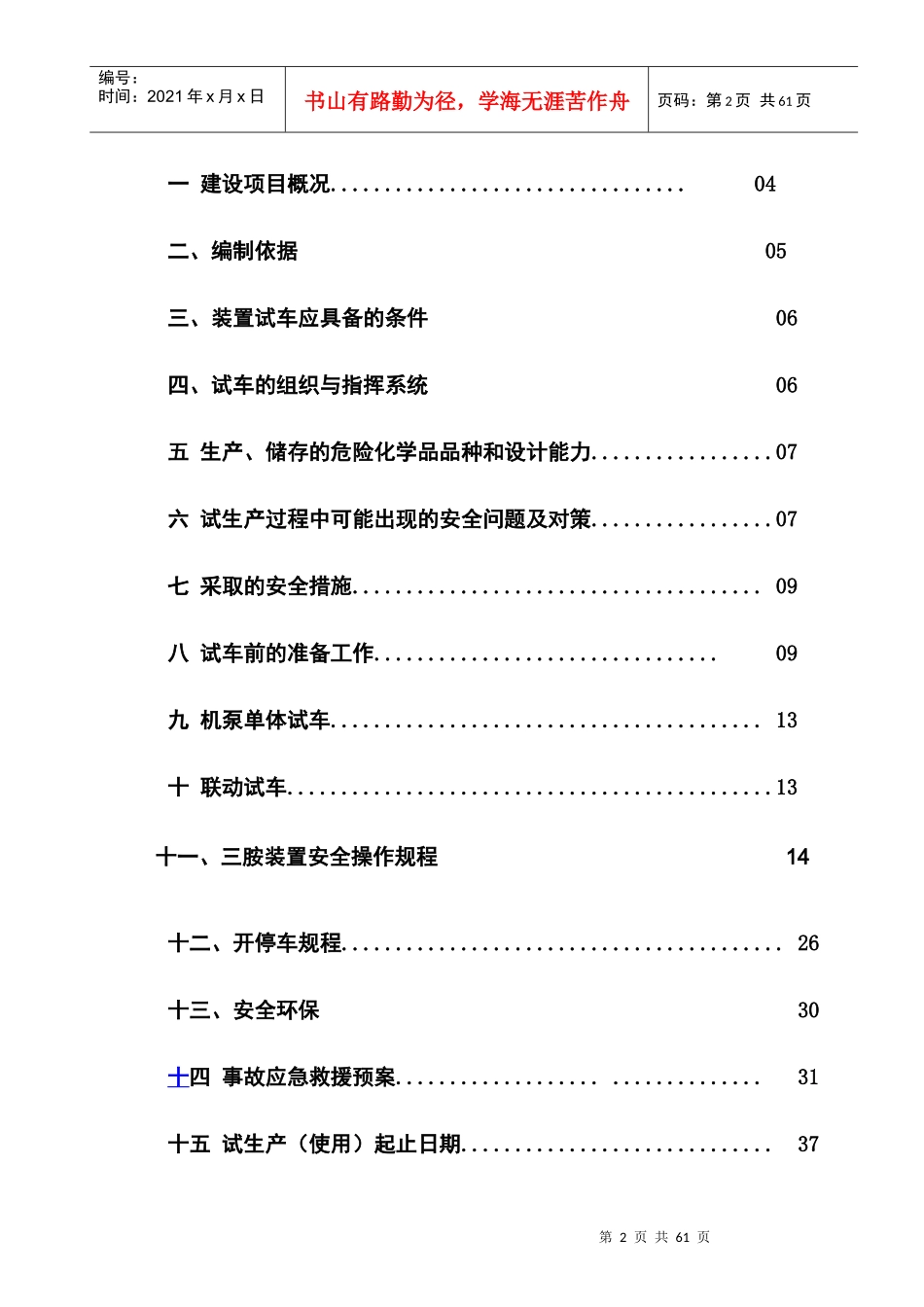

第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共61页3万吨/年三聚氰胺项目第2页共61页第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共61页一建设项目概况.................................04二、编制依据05三、装置试车应具备的条件06四、试车的组织与指挥系统06五生产、储存的危险化学品品种和设计能力.................07六试生产过程中可能出现的安全问题及对策.................07七采取的安全措施......................................09八试车前的准备工作................................09九机泵单体试车........................................13十联动试车.............................................13十一、三胺装置安全操作规程14十二、开停车规程.........................................26十三、安全环保30十四事故应急救援预案.................................31十五试生产（使用）起止日期.............................37第3页共61页第2页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共61页十六附表尿素和工艺气体的处理本系统的工艺目的：（1）获取满足工艺的尿素。（2）回收未反应物。（3）获取结晶冷气及反应器载气。熔融尿素由尿素工段进入尿洗塔塔釜，大部分熔融尿素由液尿泵输送，经位于塔上部的三组喷头循环进入尿素洗涤塔，少部分被送入流化床反应器反应生成三聚氰胺。冷气风机把自成品旋风分离器出来的工艺气体输送到尿素洗涤塔与塔内的液尿并流而下，气液充分混合，完成传热和传质。其中未反应物尿素、异氰酸和成品旋风分离器未捕集到的三聚氰胺被熔融尿素洗涤下来，并混入尿素之中得以回收利用。被净化的工艺气体，进入冷气总管被分配成三部分，分别作结晶器冷气、反应器载气和尾气。三聚氰胺的生成本系统的工艺目的：将尿素转化为三聚氰胺，并尽可能获得较高的三聚氰胺收率。载气压缩机出口的载气，先进入载气预热器加热，从底部进入反应器。触媒受到载气搅动，上下浮沉，处于类似流体的状态。第4页共61页第3页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共61页由于触媒颗粒在反应器内的激烈翻动和返混，使得反应器内的熔盐加热管与触媒颗粒及气体之间传热迅速，加热管内熔盐的热量很快散传到管外的流体中，并使整个触媒床层温度趋于一致，以保证尿素转化为三聚氰胺吸热反应的需要。液尿泵将熔融尿素经尿素喷嘴送入反应器。喷入反应器内的尿素，被390℃左右的载气和触媒迅速分散和加热，分解成异氰酸和氨，异氰酸在触媒的作用下，生成三聚氰胺和其他生成物。反应生成气体和少量细粉则从旋风顶部流出反应器。反应器内，尿素反应生成三聚氰胺所需的大量热量，由浸没在触媒层内的熔盐加热管内的熔盐提供。反应生成气的冷却和除尘本工艺步骤的目的：除去反应生成气中的高沸点杂质及其他固体杂质。从反应器顶部出来的反应生成气进入热气冷却器进行冷却。然后进入热气过滤器过滤去生成气中的三聚氰胺脱氨物和催化剂。它们会在过滤管外的过滤介质上形成滤饼，增加过滤阻力。为此，在热气过滤器的生产运行中，需要对热气过滤器的过滤管进行反吹，落下的滤饼汇集于热气过滤器下部锥形封头，维修过滤器时集中排出。热气过滤器的保温气循环系统为防止反应生成气在热气过滤器内降温，造成三聚氰胺损失和缩短使用周期，热气过滤器设计有夹套保温气循环系统。三聚氰胺结晶和分离本步骤的工艺目的：把三聚氰胺从反应生成气中结晶析出并从中分第5页共61页第4页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共61页离出来。分离了三聚氰胺脱氨产物及催化剂粉末的反应生成气，从顶部进入结晶器。三聚氰胺结晶所需的冷却气，来自尿素洗涤塔，温度135～140℃，经过冷气旋风分离器除沫后，从结晶器下部的冷气喷口喷出。结晶器内，自上而下的反应生成气与向上而行的冷气接触，并充分混合，进行热量交换，反应生成气中的三聚氰胺结晶析出，随气体一并下行，流向结晶器出口。从结晶器出口出来的含...
