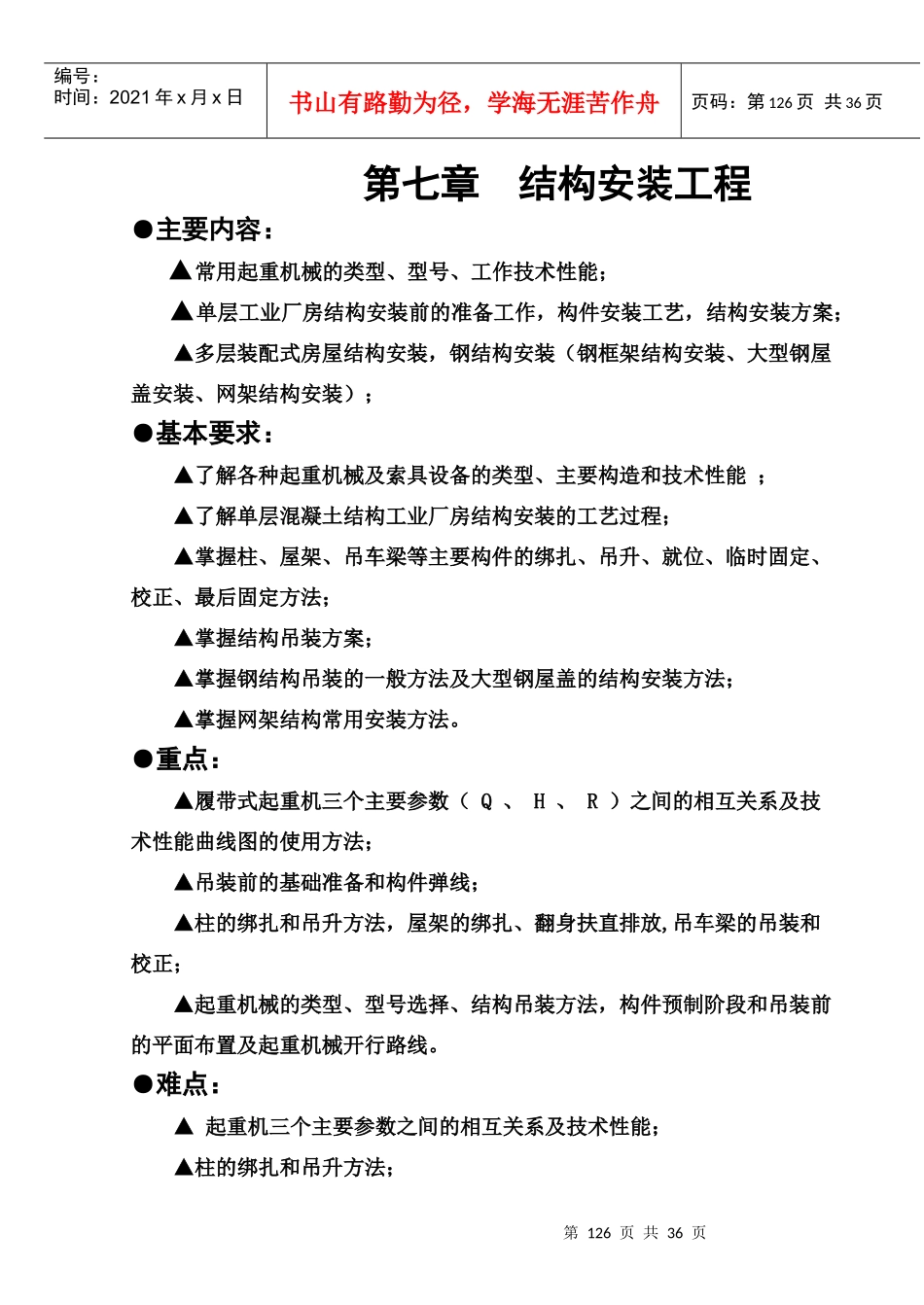

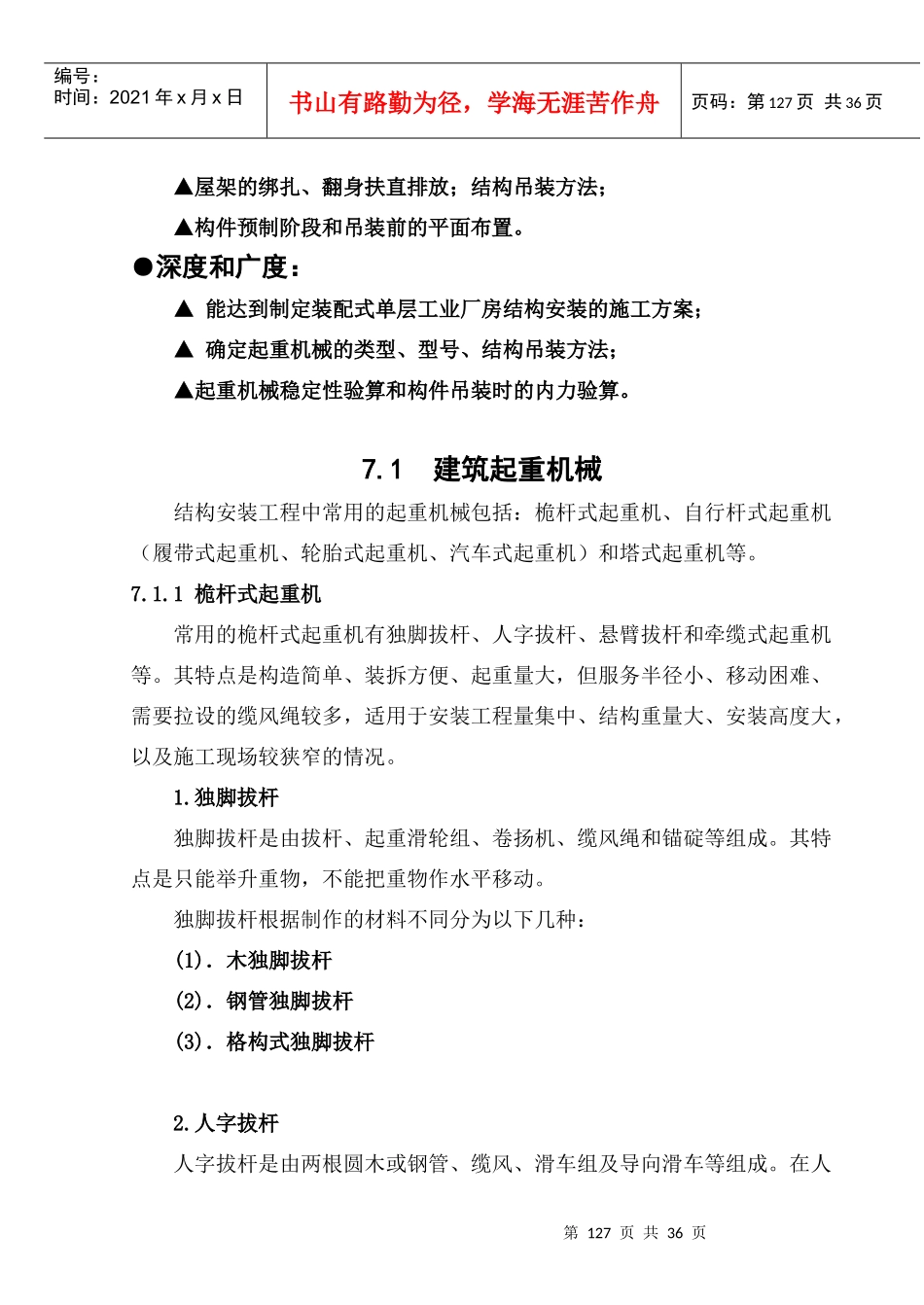

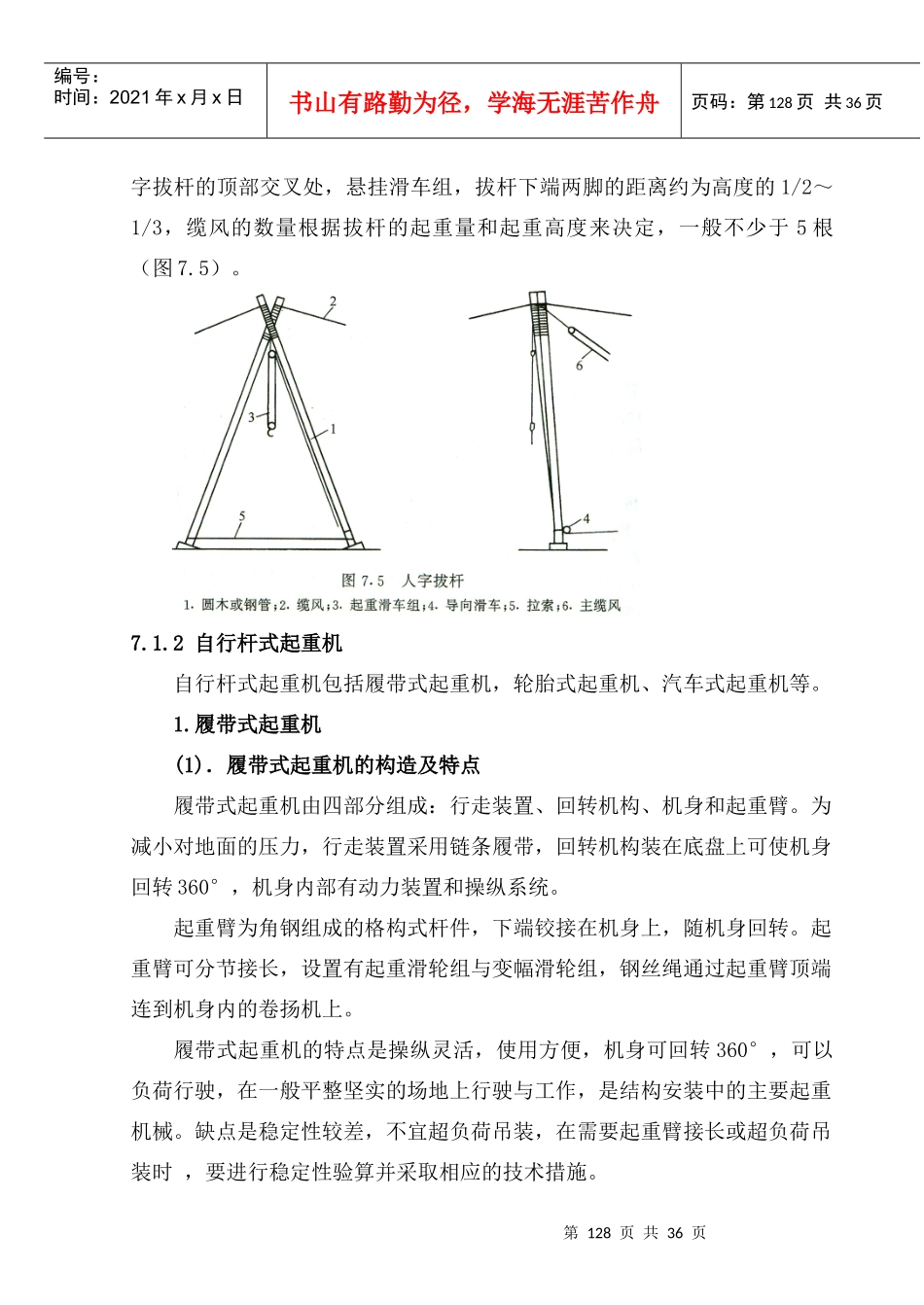

第126页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第126页共36页第七章结构安装工程●主要内容：▲常用起重机械的类型、型号、工作技术性能；▲单层工业厂房结构安装前的准备工作，构件安装工艺，结构安装方案；▲多层装配式房屋结构安装，钢结构安装（钢框架结构安装、大型钢屋盖安装、网架结构安装）；●基本要求：▲了解各种起重机械及索具设备的类型、主要构造和技术性能；▲了解单层混凝土结构工业厂房结构安装的工艺过程；▲掌握柱、屋架、吊车梁等主要构件的绑扎、吊升、就位、临时固定、校正、最后固定方法；▲掌握结构吊装方案；▲掌握钢结构吊装的一般方法及大型钢屋盖的结构安装方法；▲掌握网架结构常用安装方法。●重点：▲履带式起重机三个主要参数（Q、H、R）之间的相互关系及技术性能曲线图的使用方法；▲吊装前的基础准备和构件弹线；▲柱的绑扎和吊升方法，屋架的绑扎、翻身扶直排放,吊车梁的吊装和校正；▲起重机械的类型、型号选择、结构吊装方法，构件预制阶段和吊装前的平面布置及起重机械开行路线。●难点：▲起重机三个主要参数之间的相互关系及技术性能；▲柱的绑扎和吊升方法；第127页共36页第126页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第127页共36页▲屋架的绑扎、翻身扶直排放；结构吊装方法；▲构件预制阶段和吊装前的平面布置。●深度和广度：▲能达到制定装配式单层工业厂房结构安装的施工方案；▲确定起重机械的类型、型号、结构吊装方法；▲起重机械稳定性验算和构件吊装时的内力验算。7.1建筑起重机械结构安装工程中常用的起重机械包括：桅杆式起重机、自行杆式起重机（履带式起重机、轮胎式起重机、汽车式起重机）和塔式起重机等。7.1.1桅杆式起重机常用的桅杆式起重机有独脚拔杆、人字拔杆、悬臂拔杆和牵缆式起重机等。其特点是构造简单、装拆方便、起重量大，但服务半径小、移动困难、需要拉设的缆风绳较多，适用于安装工程量集中、结构重量大、安装高度大，以及施工现场较狭窄的情况。1.独脚拔杆独脚拔杆是由拔杆、起重滑轮组、卷扬机、缆风绳和锚碇等组成。其特点是只能举升重物，不能把重物作水平移动。独脚拔杆根据制作的材料不同分为以下几种：(1)．木独脚拔杆(2)．钢管独脚拔杆(3)．格构式独脚拔杆2.人字拔杆人字拔杆是由两根圆木或钢管、缆风、滑车组及导向滑车等组成。在人第128页共36页第127页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第128页共36页字拔杆的顶部交叉处，悬挂滑车组，拔杆下端两脚的距离约为高度的1/2～1/3，缆风的数量根据拔杆的起重量和起重高度来决定，一般不少于5根（图7.5）。7.1.2自行杆式起重机自行杆式起重机包括履带式起重机，轮胎式起重机、汽车式起重机等。1.履带式起重机(1)．履带式起重机的构造及特点履带式起重机由四部分组成：行走装置、回转机构、机身和起重臂。为减小对地面的压力，行走装置采用链条履带，回转机构装在底盘上可使机身回转360°，机身内部有动力装置和操纵系统。起重臂为角钢组成的格构式杆件，下端铰接在机身上，随机身回转。起重臂可分节接长，设置有起重滑轮组与变幅滑轮组，钢丝绳通过起重臂顶端连到机身内的卷扬机上。履带式起重机的特点是操纵灵活，使用方便，机身可回转360°，可以负荷行驶，在一般平整坚实的场地上行驶与工作，是结构安装中的主要起重机械。缺点是稳定性较差，不宜超负荷吊装，在需要起重臂接长或超负荷吊装时，要进行稳定性验算并采取相应的技术措施。第129页共36页第128页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第129页共36页结构安装工程中常用的履带式起重机，主要有以下几种型号：W1-100、QU20～QU40、QUY50、W200A和KH180—3等。履带式起重机外形见图7.7。1.机身；2.履带；3.回转机构；4.起重杆；5.起重滑车组；7.变幅滑车组A，B，C……为外形尺寸符号(2)．履带式起重机的主要技术性能履带式起重机主要技术性能取决于起重量Q、起重半径R和起重高度H。起重半径R，指起重机回转中心至吊钩的水平距离，起重高度H，指起重钩至停机面...
