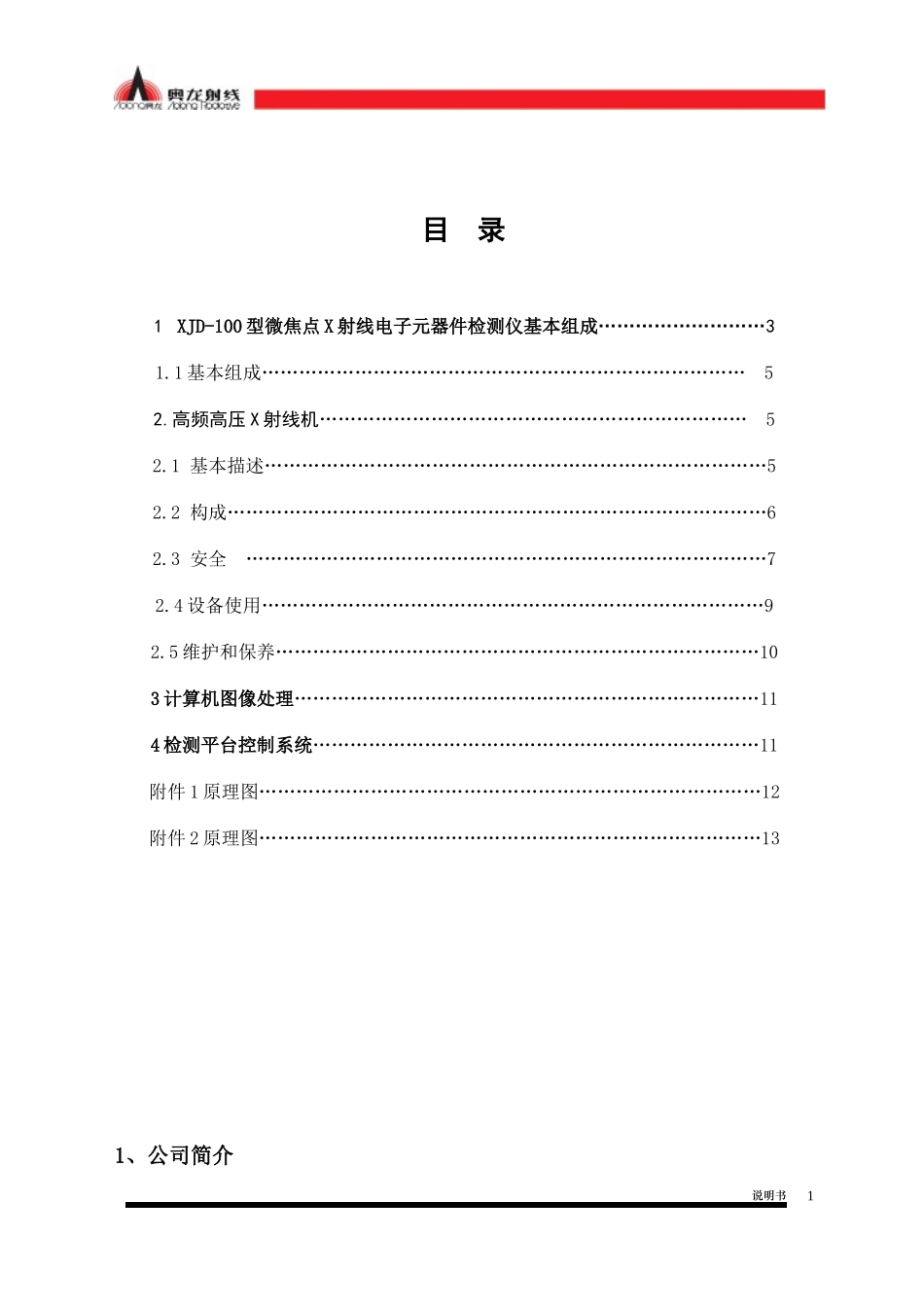

目录1XJD-100型微焦点X射线电子元器件检测仪基本组成………………………31.1基本组成……………………………………………………………………52.高频高压X射线机……………………………………………………………52.1基本描述………………………………………………………………………52.2构成……………………………………………………………………………62.3安全…………………………………………………………………………72.4设备使用………………………………………………………………………92.5维护和保养……………………………………………………………………103计算机图像处理…………………………………………………………………114检测平台控制系统………………………………………………………………11附件1原理图………………………………………………………………………12附件2原理图………………………………………………………………………131、公司简介说明书1丹东奥龙射线仪器有限公司是我国射线仪器行业规模最大、技术力量最雄厚、综合实力最强的民营高科技企业，中国射线仪器科研和生产基地。奥龙射线是无损检测行业中唯一的高新技术企业，已通过ISO9001:2000国际质量体系认证，被认定为辽宁省企业技术中心、辽宁省软件企业，辽宁省模范劳动关系和谐企业、辽宁省企事业知识产权试点单位，拥有进出口经营权。公司座落于丹东市临港高新技术产业园区，占地面积3万平方米，建筑面积1.5万平方米，具有先进的生产设备和检测设备。奥龙主导产品：X射线探伤机X射线实时成像在线检测系统工业CT管道爬行器微焦点X射线检测仪说明书X射线衍射仪X射线荧光光谱仪X射线晶体分析仪X射线晶体定向仪X射线管奥龙射线的产品不仅填补了国内空白，而且X射线实时成像检测系统和微焦点X射线检测仪先后被确定为国家高技术产业化示范工程项目；工业CT被国家列入“十一五”重点发展规划；X射线实时成像检测系统被列为国家重点新产品；X射线探伤机、X射线衍射仪等产品被国家及省授予优质产品奖和科技成果奖；拥有多项国家专利和计算机软件著作权；产品水平居国内领先地位，并主导着国内市场。中国发射的神舟载人飞船有多项系统使用奥龙射线生产的X射线探伤设备进行无损检测获得成功，为中国航天事业发展做出贡献。“奥龙”产品荣获辽宁名牌产品称号。奥龙射线营销网络经过多年的拓展，已经在国内有了较高的市场占有率，并不断向国际市场发展。产品远销美国、韩国、朝鲜、苏丹、马来西亚、印度、菲律宾、伊朗、泰国等国家和地区。广泛应用于航空、航天、造船、汽车、压力容器、机械、冶金、铸造、石油管道、钢管、化工、电子、输变电、耐火材料、科技教育、大专院校、卫生等行业的无损检测需要。2007年8月，奥龙射线与无损检测行业的全球领导厂商美国GE检测科技公司成功签约，进而奠定了奥龙射线在国际无损检测领域发展的地位。奥龙射线注重人才培养，是一支拥有高尚厚重企业文化的优秀团队，已建成与世界接轨的现代化新厂区。奥龙人始终以建设好射线基地为己任，做中国领先的射线仪器制造商和应用服务商，缔造一个永续昌盛的射线仪器科研和生产基地，是奥龙人永恒不变的追求！21.XJD-100型微焦点X射线电子元器件检测仪基本组成说明书高频高压X射线机检测平台控制系统计算机图像处理系统3注：（外形不断升级外形如有变化，恕不另行通知）说明书铅防护系统影像接收装置机械检测平台41.1、基本组成：1）高频高压X射线机2）计算机图像处理系统3）检测平台控制系统4）影像接收装5）机械检测平台6）铅防护系统2、高频高压X射线机2.1基本描述说明书51.电源开关11Kv调整旋钮2.高压指示灯12Kv显示窗口3.过热报警指示灯13紧急断电按钮4.5分钟限时复位按钮14电源开关5.射线接通按钮15电源保险6.射线关断按钮16电源保险7.5分钟限时选择按钮17电源线8.5分钟限时显示窗口18曝光自动接通接口9.mA调整旋钮19电源插座10.mA显示窗口202.2构成2.2.1控制台2.2.2X射线源组装体2.2.3曝光自动接通控制装置2.2.4环境温度：10～40℃。湿度：≤80％。大气压强：70KPa∽106KPa2.2.5电源条件：AC220V±10...
