《测量小灯泡的电功率》习题3VIP免费

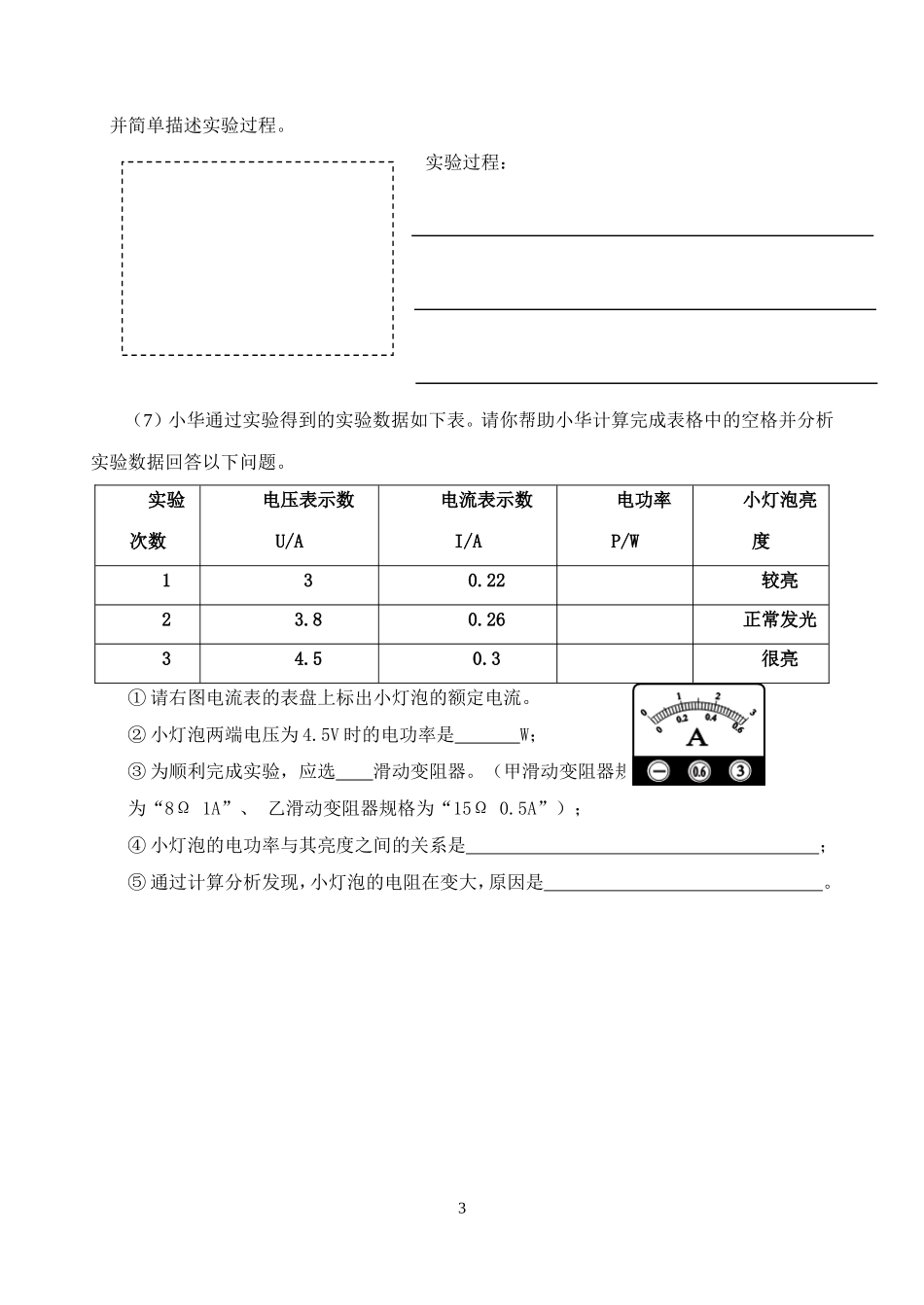

测量小灯泡电功率1．某实验小组同学用电池组（两端电压为3V）、电压表、电流表和滑动变阻器等实验器材，测定标有“2.5V”小灯泡的额定功率。（1）一同学在连接电路时，将最后一根导线接好后，就看到灯泡发光，而目比正常发光时要亮，同时电压表指针偏转角度较小。则他连接电路的过程中，不符合要求的是：①_______________________________________________；②_______________________________________________；③_______________________________________________。（2）如图甲所示，小刚连接的电路还没有完成，如果要求滑动变阻器的滑片P向右移动时，电流表的示数变大，导线M应与滑动变阻器的接线柱连接。（填“A”、“B”或“D”）；闭合开关前应将滑片P移至（填“A”或“B”）端。请根据实物图画出电路图。（3）小刚把滑动变阻器正确连人电路后，闭合开关S，若发现小灯泡不发光，电流表无示数，但电压表有示数，则故障可能是。（4）若发现小灯泡不发光，电流表有示数，电压表无示数，则故障可能是。（5）若无论怎样移动滑片P，小灯泡一直很暗且亮度不变，电流表、电压表示数不变，则出现该现象的原因可能是。（6）小王排除故障后，调节滑动变阻器使小灯泡发光，如图乙所示，则电压表的示数为V，小王应将滑片P向（填“左”或“右”）移，使电压表的示数为V，才能测量小灯泡的额定功率，待小灯泡正常发光时，电流表示数如图丙所示，则小灯泡的电流为1图甲A，额定功率为_____W。此时还可计算小灯泡正常发光时的，其结果是。小刘作出了小灯泡两端电压和电流图像如图丁所示，则小灯泡的电流为0.2A时的电阻约为。2．在“测定小灯泡的功率”的实验中，电源是6V的蓄电池，小灯泡铭牌上标有“3.8V”字样，其额定功率约为1W。（1）请在图中的圆圈内正确填入电表符号，使实验电路图完整。（2）根据电路图连接实物图。（3）本实验若用干电池作为电源，至少应联节新的干电池。（4）若滑片向右移动时，发现小灯泡变暗，但电压表示数却变大，则出现该现象的原因可能是。（5）若无论怎样移动滑片P，小灯泡一直很亮且亮度不变，电流表、电压表示数不变，则出现该现象的原因可能是。（6）某同学发现电压表大量程（0～15V）坏了，利用原有器材如何实验，请设计电路图，2图乙图丙＋－图丁并简单描述实验过程。实验过程：（7）小华通过实验得到的实验数据如下表。请你帮助小华计算完成表格中的空格并分析实验数据回答以下问题。实验次数电压表示数U/A电流表示数I/A电功率P/W小灯泡亮度130.22较亮23.80.26正常发光34.50.3很亮①请右图电流表的表盘上标出小灯泡的额定电流。②小灯泡两端电压为4.5V时的电功率是W；③为顺利完成实验，应选滑动变阻器。（甲滑动变阻器规格为“8Ω1A”、乙滑动变阻器规格为“15Ω0.5A”）；④小灯泡的电功率与其亮度之间的关系是；⑤通过计算分析发现，小灯泡的电阻在变大，原因是。3
