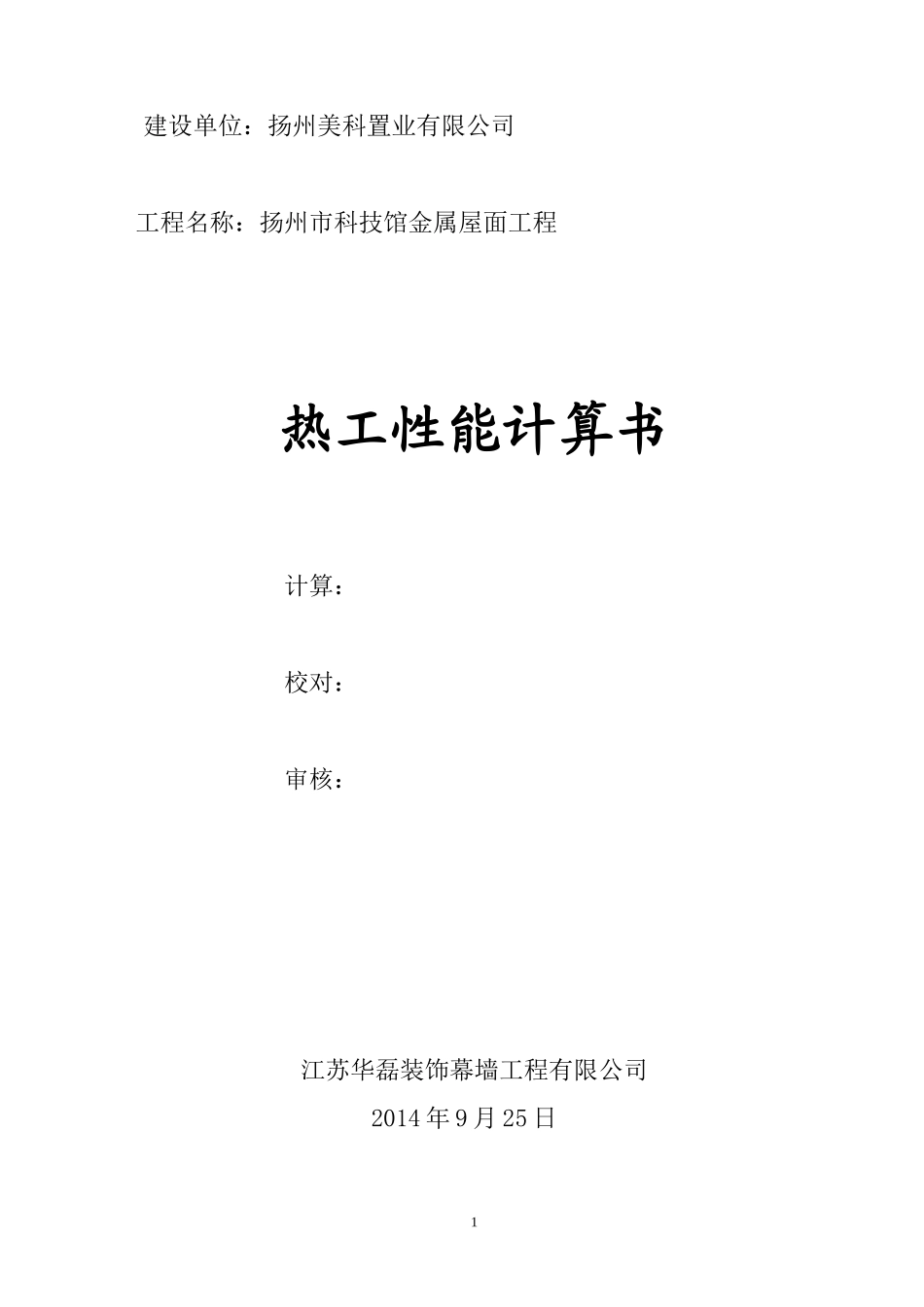

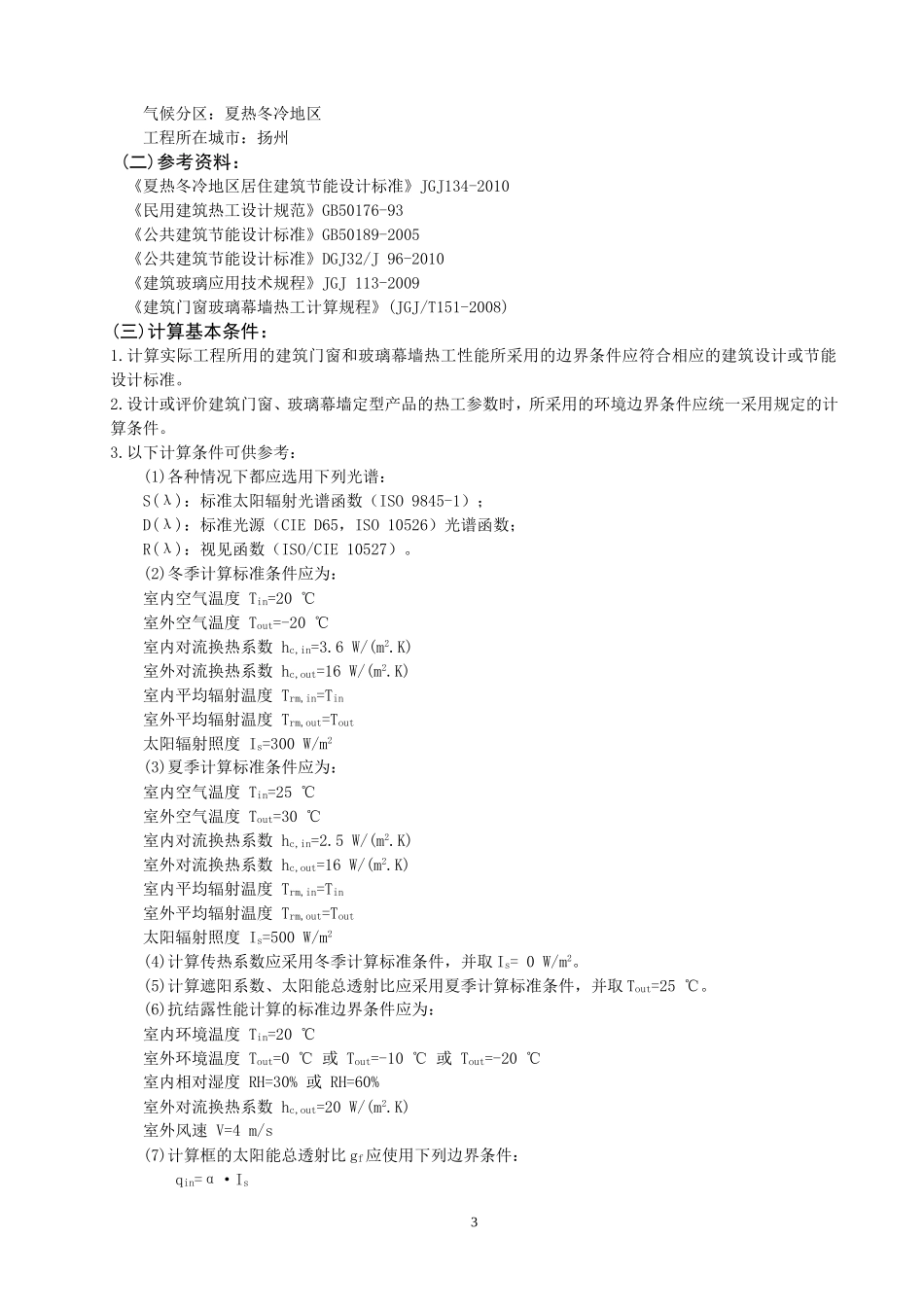

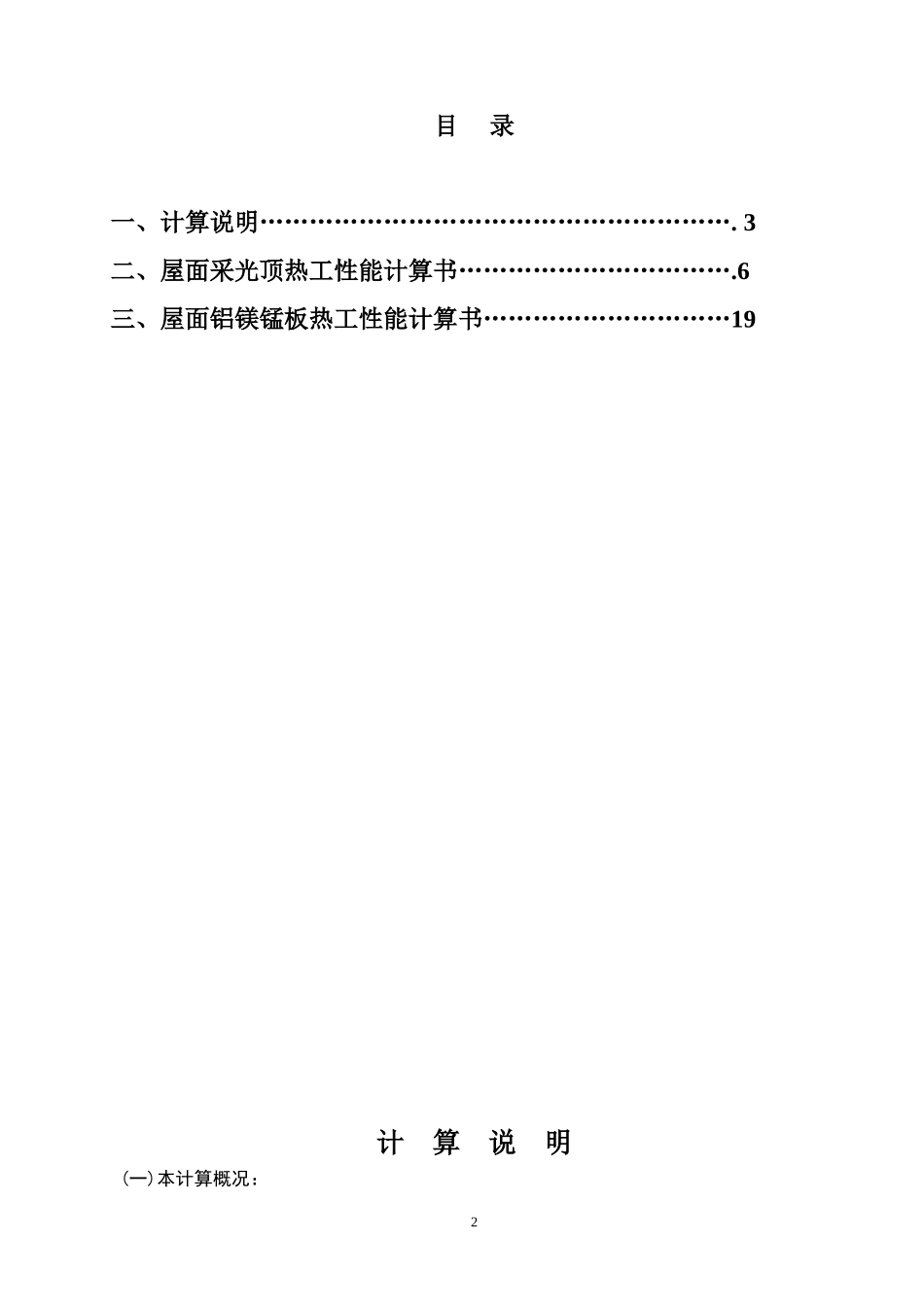

建设单位：扬州美科置业有限公司工程名称：扬州市科技馆金属屋面工程热工性能计算书计算：校对：审核：江苏华磊装饰幕墙工程有限公司2014年9月25日1目录一、计算说明………………………………………………….3二、屋面采光顶热工性能计算书…………………………….6三、屋面铝镁锰板热工性能计算书…………………………19计算说明(一)本计算概况：2气候分区：夏热冬冷地区工程所在城市：扬州(二)参考资料：《夏热冬冷地区居住建筑节能设计标准》JGJ134-2010《民用建筑热工设计规范》GB50176-93《公共建筑节能设计标准》GB50189-2005《公共建筑节能设计标准》DGJ32/J96-2010《建筑玻璃应用技术规程》JGJ113-2009《建筑门窗玻璃幕墙热工计算规程》(JGJ/T151-2008)(三)计算基本条件：1.计算实际工程所用的建筑门窗和玻璃幕墙热工性能所采用的边界条件应符合相应的建筑设计或节能设计标准。2.设计或评价建筑门窗、玻璃幕墙定型产品的热工参数时，所采用的环境边界条件应统一采用规定的计算条件。3.以下计算条件可供参考：(1)各种情况下都应选用下列光谱：S(λ)：标准太阳辐射光谱函数（ISO9845-1）；D(λ)：标准光源（CIED65，ISO10526）光谱函数；R(λ)：视见函数（ISO/CIE10527）。(2)冬季计算标准条件应为：室内空气温度Tin=20℃室外空气温度Tout=-20℃室内对流换热系数hc,in=3.6W/(m2.K)室外对流换热系数hc,out=16W/(m2.K)室内平均辐射温度Trm,in=Tin室外平均辐射温度Trm,out=Tout太阳辐射照度Is=300W/m2(3)夏季计算标准条件应为：室内空气温度Tin=25℃室外空气温度Tout=30℃室内对流换热系数hc,in=2.5W/(m2.K)室外对流换热系数hc,out=16W/(m2.K)室内平均辐射温度Trm,in=Tin室外平均辐射温度Trm,out=Tout太阳辐射照度Is=500W/m2(4)计算传热系数应采用冬季计算标准条件，并取Is=0W/m2。(5)计算遮阳系数、太阳能总透射比应采用夏季计算标准条件，并取Tout=25℃。(6)抗结露性能计算的标准边界条件应为：室内环境温度Tin=20℃室外环境温度Tout=0℃或Tout=-10℃或Tout=-20℃室内相对湿度RH=30%或RH=60%室外对流换热系数hc,out=20W/(m2.K)室外风速V=4m/s(7)计算框的太阳能总透射比gf应使用下列边界条件：qin=α·Is3qin通过框传向室内的净热流(W/m2)；α框表面太阳辐射吸收系数；Is太阳辐射照度=500W/m2。4.设计或评价建筑门窗、玻璃幕墙定型产品的热工参数时，门窗框或幕墙框与墙的连接界面应作为绝热边界条件处理。5.《公共建筑节能设计标准》GB50189-2005有关规定：(1)各城市的建筑气候分区应按表4.2.1确定。表4.2.1-1主要城市所处气候分区气候分区代表性城市严寒地区A区海伦、博克图、伊春、呼玛、海拉尔、满洲里、齐齐哈尔、富锦、哈尔滨、牡丹江、克拉玛依、佳木斯、安达严寒地区B区长春、乌鲁木齐、延吉、通辽、通化、四平、呼和浩特、抚顺、大柴旦、沈阳、大同、本溪、阜新、哈密、鞍山、张家口、酒泉、伊宁、吐鲁番、西宁、银川、丹东寒冷地区兰州、太原、唐山、阿坝、喀什、北京、天津、大连、阳泉、平凉、石家庄、德州、晋城、天水、西安、拉萨、康定、济南、青岛、安阳、郑州、洛阳、宝鸡、徐州夏热冬冷地区南京、蚌埠、盐城、南通、合肥、安庆、九江、武汉、黄石、岳阳、汉中、安康、上海、杭州、宁波、宜昌、长沙、南昌、株洲、零陵、赣州、韶关、桂林、重庆、达县、万州、涪陵、南充、宜宾、成都、贵阳、遵义、凯里、绵阳夏热冬暖地区福州、莆田、龙岩、梅州、兴宁、英德、河池、柳州、贺州、泉州、厦门、广州、深圳、湛江、汕头、海口、南宁、北海、梧州(2)根据建筑所处城市的建筑气候分区，围护结构的热工性能应分别符合表4.2.2-1、表4.2.2-2、表4.2.2-3、表4.2.2-4、表4.2.2-5以及表4.2.2-6的规定，其中外墙的传热系数为包括结构性热桥在内的平均值Km。表4.2.2-4夏热冬冷地区甲类建筑围护结构传热系数和遮阳系数限值围护结构部位传热系数KW/(m2·K)4屋面≤0.60外墙（包括非透明幕墙）≤0.8底面接触室外空气的架空或外挑楼板≤0.8外窗（包括透明幕墙）传热系数KW/(m2·K)遮阳系数SC(东、西/南/北向)单一朝向外窗(包括透明幕墙)窗墙面积比≤0.2≤3.5≤0.45/0.70/—0.2＜...
