浪涌保护器的设计选型VIP免费

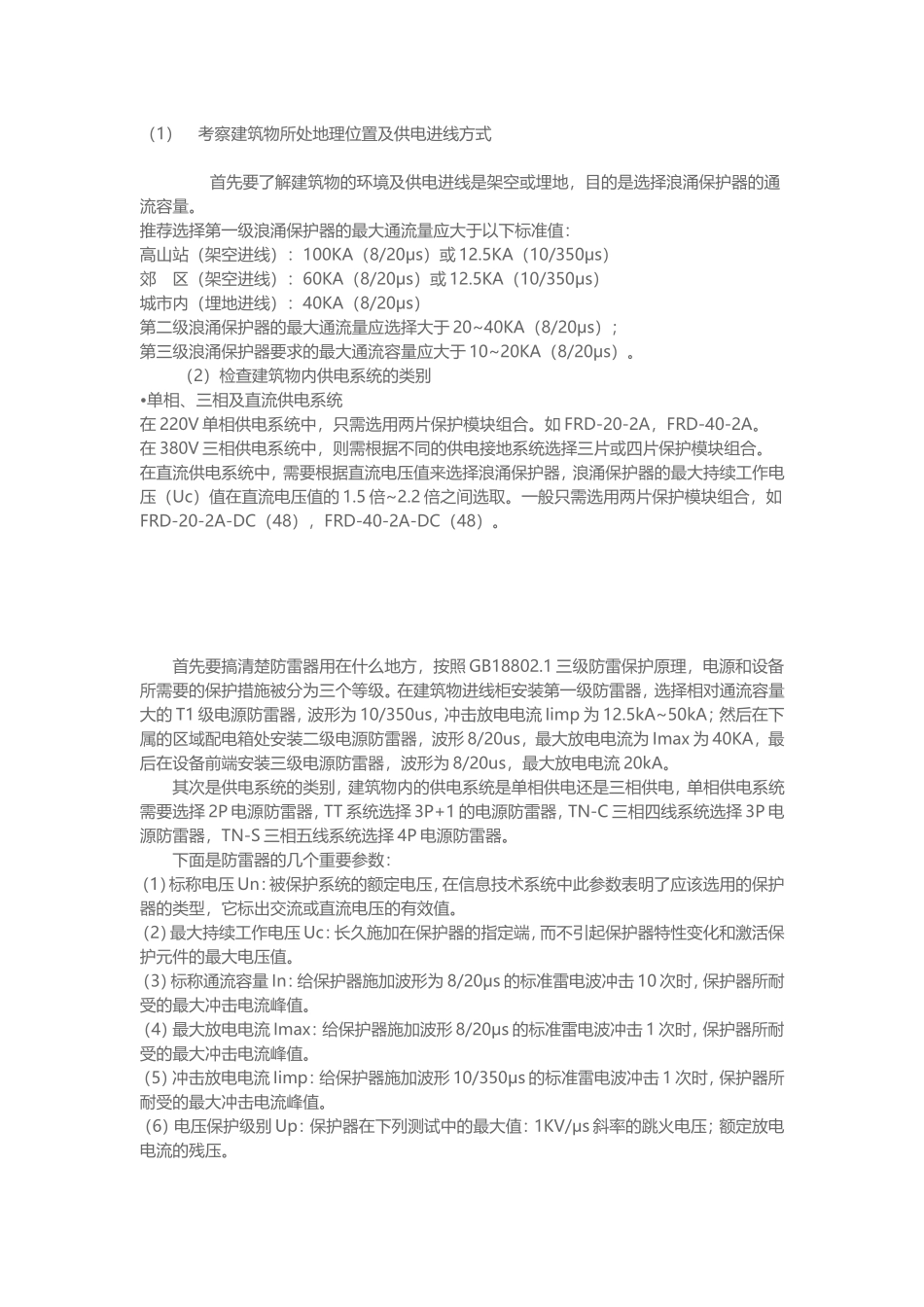

（1）考察建筑物所处地理位置及供电进线方式首先要了解建筑物的环境及供电进线是架空或埋地，目的是选择浪涌保护器的通流容量。推荐选择第一级浪涌保护器的最大通流量应大于以下标准值：高山站（架空进线）：100KA（8/20μs）或12.5KA（10/350μs）郊区（架空进线）：60KA（8/20μs）或12.5KA（10/350μs）城市内（埋地进线）：40KA（8/20μs）第二级浪涌保护器的最大通流量应选择大于20~40KA（8/20μs）；第三级浪涌保护器要求的最大通流容量应大于10~20KA（8/20μs）。（2）检查建筑物内供电系统的类别•单相、三相及直流供电系统在220V单相供电系统中，只需选用两片保护模块组合。如FRD-20-2A，FRD-40-2A。在380V三相供电系统中，则需根据不同的供电接地系统选择三片或四片保护模块组合。在直流供电系统中，需要根据直流电压值来选择浪涌保护器，浪涌保护器的最大持续工作电压（Uc）值在直流电压值的1.5倍~2.2倍之间选取。一般只需选用两片保护模块组合，如FRD-20-2A-DC（48），FRD-40-2A-DC（48）。首先要搞清楚防雷器用在什么地方，按照GB18802.1三级防雷保护原理，电源和设备所需要的保护措施被分为三个等级。在建筑物进线柜安装第一级防雷器，选择相对通流容量大的T1级电源防雷器，波形为10/350us，冲击放电电流Iimp为12.5kA~50kA；然后在下属的区域配电箱处安装二级电源防雷器，波形8/20us，最大放电电流为Imax为40KA，最后在设备前端安装三级电源防雷器，波形为8/20us，最大放电电流20kA。其次是供电系统的类别，建筑物内的供电系统是单相供电还是三相供电，单相供电系统需要选择2P电源防雷器，TT系统选择3P+1的电源防雷器，TN-C三相四线系统选择3P电源防雷器，TN-S三相五线系统选择4P电源防雷器。下面是防雷器的几个重要参数：（1）标称电压Un：被保护系统的额定电压，在信息技术系统中此参数表明了应该选用的保护器的类型，它标出交流或直流电压的有效值。（2）最大持续工作电压Uc：长久施加在保护器的指定端，而不引起保护器特性变化和激活保护元件的最大电压值。（3）标称通流容量In：给保护器施加波形为8/20μs的标准雷电波冲击10次时，保护器所耐受的最大冲击电流峰值。（4）最大放电电流Imax：给保护器施加波形8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。（5）冲击放电电流Iimp：给保护器施加波形10/350μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。（6）电压保护级别Up：保护器在下列测试中的最大值：1KV/μs斜率的跳火电压；额定放电电流的残压。加空开（或熔断器）的目的只是保护浪涌保护器不被持续由过电压导致的过电流损坏，所以你加的空开小于等于浪涌也可以，但要大幅高于浪涌保护器约几十毫安的额定放电电流（MOV材质的浪涌保护器有弱放电现象
