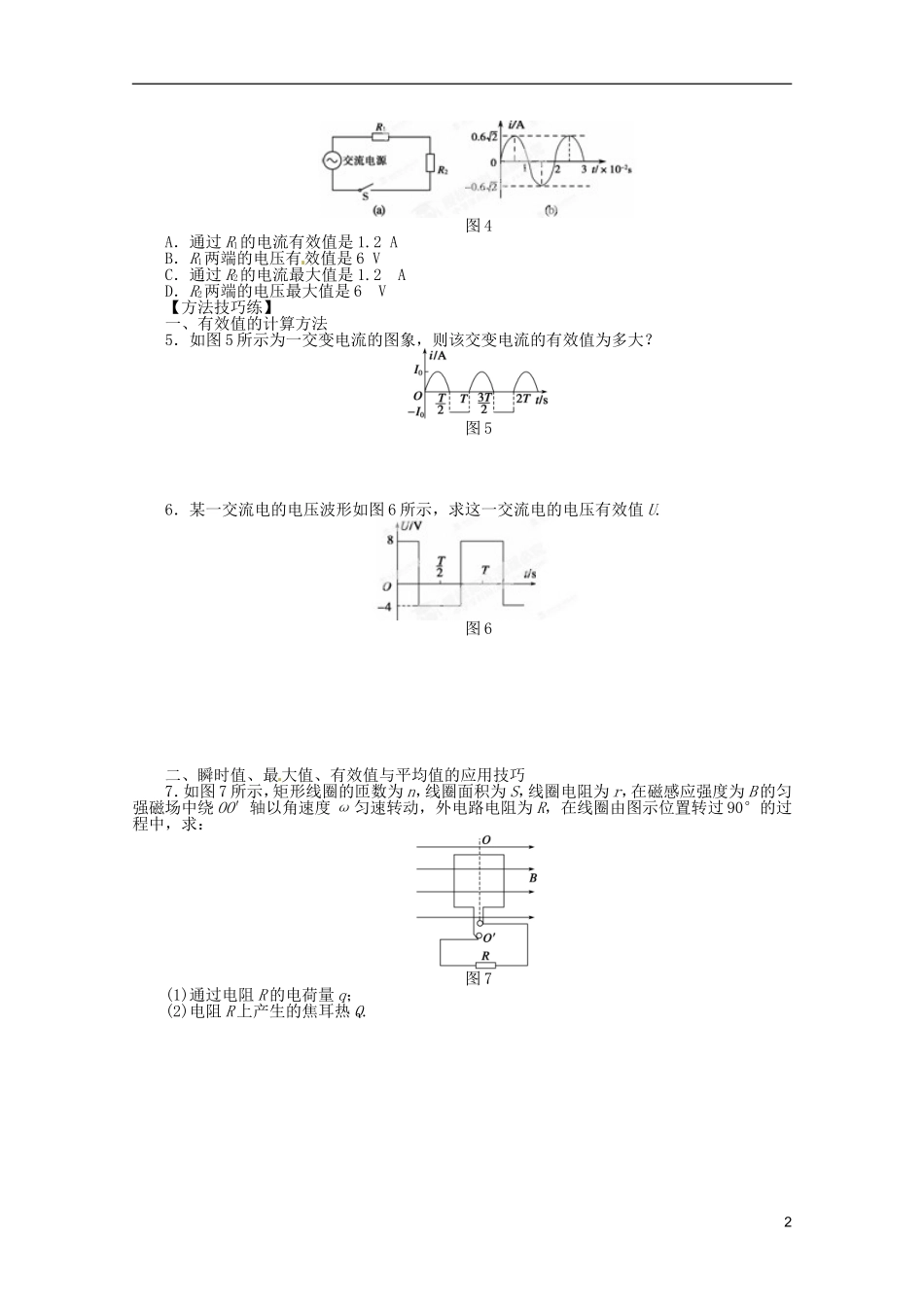

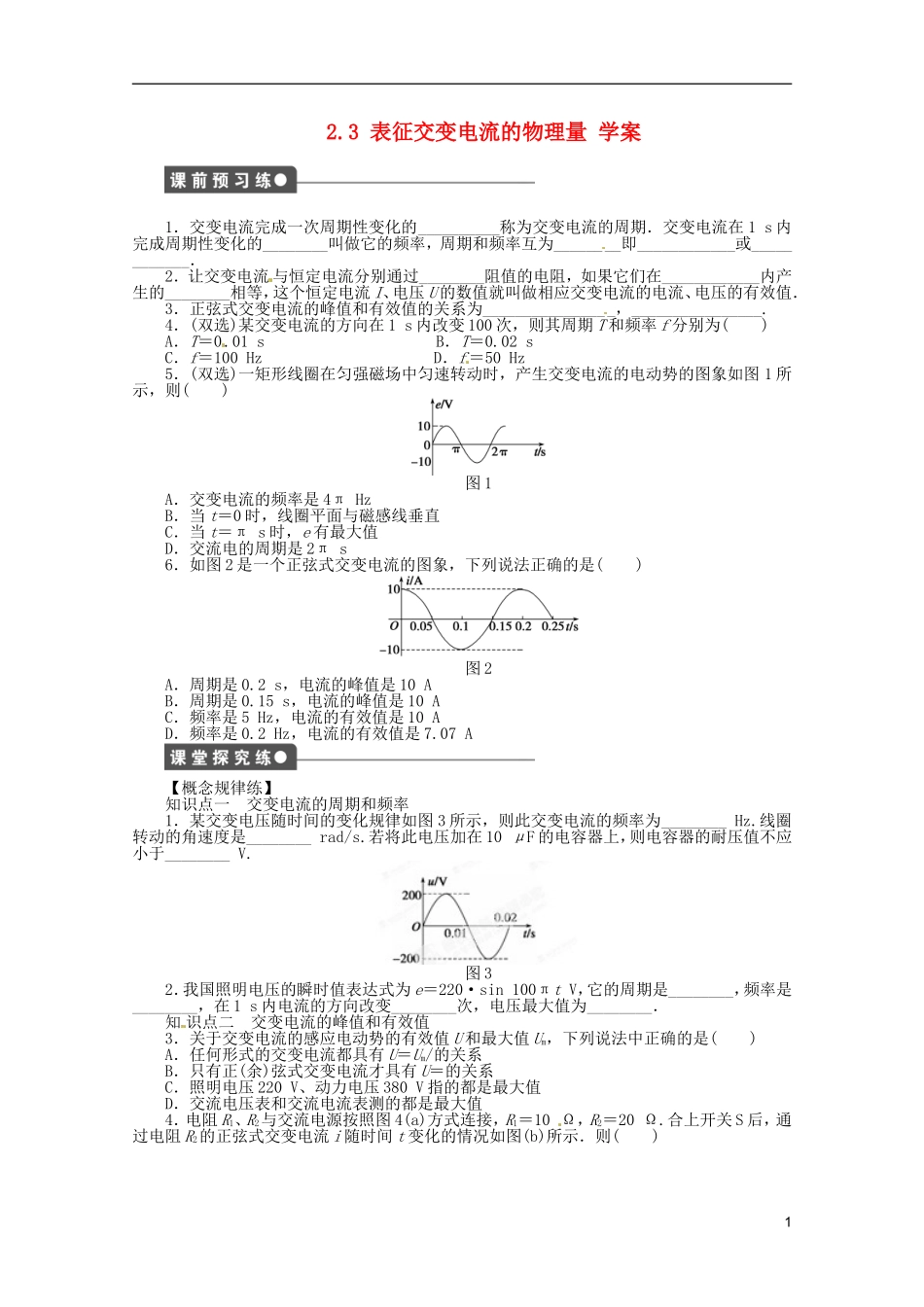

2.3表征交变电流的物理量学案1．交变电流完成一次周期性变化的__________称为交变电流的周期．交变电流在1s内完成周期性变化的________叫做它的频率，周期和频率互为________即____________或____________．2．让交变电流与恒定电流分别通过________阻值的电阻，如果它们在____________内产生的________相等，这个恒定电流I、电压U的数值就叫做相应交变电流的电流、电压的有效值．3．正弦式交变电流的峰值和有效值的关系为________________，________________.4．(双选)某交变电流的方向在1s内改变100次，则其周期T和频率f分别为()A．T＝0.01sB．T＝0.02sC．f＝100HzD．f＝50Hz5．(双选)一矩形线圈在匀强磁场中匀速转动时，产生交变电流的电动势的图象如图1所示，则()图1A．交变电流的频率是4πHzB．当t＝0时，线圈平面与磁感线垂直C．当t＝πs时，e有最大值D．交流电的周期是2πs6．如图2是一个正弦式交变电流的图象，下列说法正确的是()图2A．周期是0.2s，电流的峰值是10AB．周期是0.15s，电流的峰值是10AC．频率是5Hz，电流的有效值是10AD．频率是0.2Hz，电流的有效值是7.07A【概念规律练】知识点一交变电流的周期和频率1．某交变电压随时间的变化规律如图3所示，则此交变电流的频率为________Hz.线圈转动的角速度是________rad/s.若将此电压加在10μF的电容器上，则电容器的耐压值不应小于________V.图32．我国照明电压的瞬时值表达式为e＝220·sin100πtV，它的周期是________，频率是________，在1s内电流的方向改变________次，电压最大值为________．知识点二交变电流的峰值和有效值3．关于交变电流的感应电动势的有效值U和最大值Um，下列说法中正确的是()A．任何形式的交变电流都具有U＝Um/的关系B．只有正(余)弦式交变电流才具有U＝的关系C．照明电压220V、动力电压380V指的都是最大值D．交流电压表和交流电流表测的都是最大值4．电阻R1、R2与交流电源按照图4(a)方式连接，R1＝10Ω，R2＝20Ω.合上开关S后，通过电阻R2的正弦式交变电流i随时间t变化的情况如图(b)所示．则()1图4A．通过R1的电流有效值是1.2AB．R1两端的电压有效值是6VC．通过R2的电流最大值是1.2AD．R2两端的电压最大值是6V【方法技巧练】一、有效值的计算方法5．如图5所示为一交变电流的图象，则该交变电流的有效值为多大？图56．某一交流电的电压波形如图6所示，求这一交流电的电压有效值U.图6二、瞬时值、最大值、有效值与平均值的应用技巧7．如图7所示，矩形线圈的匝数为n，线圈面积为S，线圈电阻为r，在磁感应强度为B的匀强磁场中绕OO′轴以角速度ω匀速转动，外电路电阻为R，在线圈由图示位置转过90°的过程中，求：图7(1)通过电阻R的电荷量q；(2)电阻R上产生的焦耳热Q.28．在水平方向的匀强磁场中，有一正方形闭合线圈绕垂直于磁感线方向的轴匀速转动，已知线圈的匝数为n＝100匝，边长为20cm，电阻为10Ω，转动频率f＝50Hz，磁场的磁感应强度为0.5T．求：(1)外力驱动线圈转动的功率．(2)转至线圈平面与中性面的夹角为30°时，线圈产生的感应电动势及感应电流的大小．(3)线圈由中性面转至与中性面成30°夹角的过程中，通过线圈横截面的电荷量．3参考答案课前预习练正确，B、C、D错误．]课堂探究练1．50100π2002．0.02s50Hz100220V解析由电压的瞬时值表达式e＝220sin100πtV可得Um＝220V，ω＝100πrad/s，所以周期T＝＝0.02s；由公式f＝得f＝50Hz；一个周期内电流的方向改变两次，所以1s内电流方向改变100次．点评交变电流在一个周期内，电流的方向改变两次．3．B[电压、电流的有效值和峰值之间的倍关系是仅限于正(余)弦交变电流而言的，所以A是错误的，B是正确的；在交变电流的讲述中没有特别说明情况下的电流和电压均指有效值，C错误；交流电压表、交流电流表测的都是有效值，D错误．]点评交变电流的峰值Im或Um是它能达到的最大数值．正(余)弦式交变电流的有效值I、U与峰值Im、Um之间的关系为：I＝，U＝.解析交变电流一个周期T内通过电阻R产生的热量为2R·T/2＋IR·T/2，直流电I通过R一个周期T产生的热量为I2RT，由有效值的定义知()2R·T/2＋IR·T/2＝I2RT解得I＝I0方法总结只有正弦(或余弦)式交...
