曲靖市航摄数字化地形图技术设计VIP免费

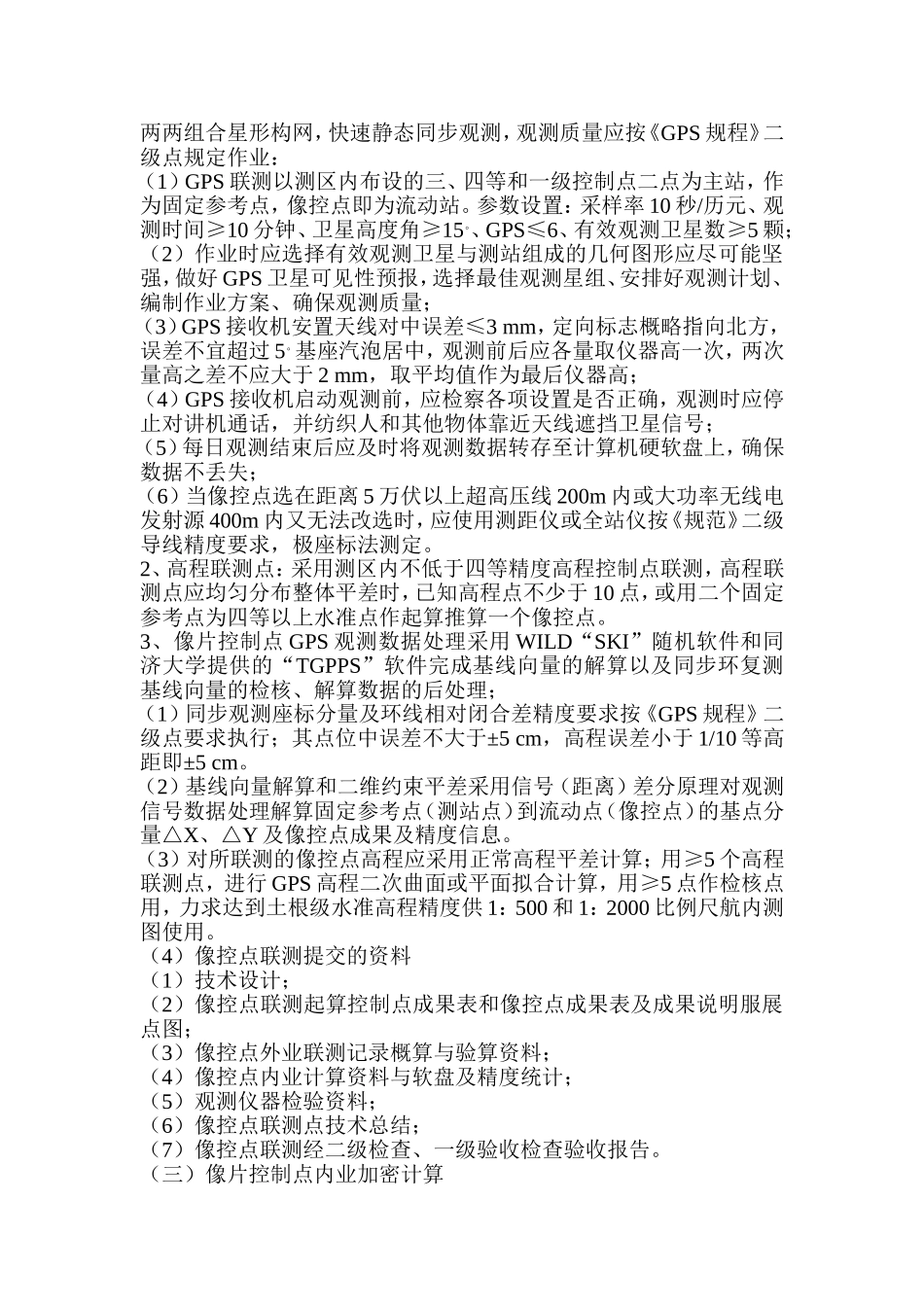

(一)航摄像片控制点布设1、航摄像片采用国家遥感中心PT—1型印相机晒印：（1）观测片、控制片晒印应选择变形小的涤纶软片要确保压平晾好，力求减少像片影像的伸缩变形；（2）像片影像必须清晰，色调一致，反差适中、层次丰富、能够清晰辨认与航摄比例尺相应的细小地物影响和建立清晰的立体模型，以确保刺点，立体量测度精度；（3）光学框标的影像必须100%齐全、清晰、完整；（4）观测片不应有划痕、静电斑痕、折伤、脱胶现象。2、航摄像片外业控制点选点、刺点应满足：（1）外业像控点以刺点为主，像片控制点在实地判别精度、刺点和刺控直径0.1mm，必须用细针尖刺点，点位在像片上影像清晰并和实地位置明显一致；（2）点位目标应选在像片清晰、明显的良好细小线状地物交点、折角顶点或影像小于0.2mm的点状地物中心，弧形地物及阴影遮盖、影像模糊地物不应作点位目标选择；（3）像控点布点要求航向间隔三条基线布设一对平高点。即四个像对（五张像片）周边布设四个高点（平面和高程点）。选刺困难地区，可适当放宽一条基线。（4）点位选择必须达到选点要求，保证GPS接收机观测条件；（5）像控点选刺在局部高差变化不大的位置，当点位与地面不在一平面时，如房顶、围墙、堤坝等位置，应用钢尺量测点位至地面比高，量测精度至0.01m，并详细绘出点位略图和断面图；（6）像控点距像片边缘不小于1.5cm，距各类标志物不小于1.0mm，应选在航向或旁向重叠中线附近，离开方位线的距离，航向应不大于1.5cm，旁向应不大于4.5cm；当旁向重叠过大，不能满足要求时，应分别布点；当旁向重叠较小使相邻航线不能公用时，应分别布点，此时控制范围所裂开的垂距小于1cm，困难时应不大于2cm；（7）像主点落水时，落水像对应全野外布点。区域网内不应有影响内业加密的像对。3、像控点点位布设点后的整饰规格要求应按《规范》附录L规定；（1）像控点位置在像片正面判刺后，应立即在像片背面相应位置于实地绘制点位平面位置放大略图，同时对实地点位用红油漆标写与像片上一致的编号；（2）平面位置略图地物一律用双线表示，点位文字说明字头朝北，述叙详细，确切易读；（3）像控点选定刺点，整饰后，必须由一作业人员实地核对检查，刺点者和检查者均应签名负责；4、像片控制点选刺后提交的资料；（1）像控点选刺像片及整饰后详细说明；（2）选刺点技术总结或技术说明；（3）质量检查验收报告。（二）像片控制点联测与数据处理1、像片控制点联测采用WILD200型双频GPS卫星信号接收机四台，两两组合星形构网，快速静态同步观测，观测质量应按《GPS规程》二级点规定作业：（1）GPS联测以测区内布设的三、四等和一级控制点二点为主站，作为固定参考点，像控点即为流动站。参数设置：采样率10秒/历元、观测时间≥10分钟、卫星高度角≥15。、GPS≤6、有效观测卫星数≥5颗；（2）作业时应选择有效观测卫星与测站组成的几何图形应尽可能坚强，做好GPS卫星可见性预报，选择最佳观测星组、安排好观测计划、编制作业方案、确保观测质量；（3）GPS接收机安置天线对中误差≤3mm，定向标志概略指向北方，误差不宜超过5。基座汽泡居中，观测前后应各量取仪器高一次，两次量高之差不应大于2mm，取平均值作为最后仪器高；（4）GPS接收机启动观测前，应检察各项设置是否正确，观测时应停止对讲机通话，并纺织人和其他物体靠近天线遮挡卫星信号；（5）每日观测结束后应及时将观测数据转存至计算机硬软盘上，确保数据不丢失；（6）当像控点选在距离5万伏以上超高压线200m内或大功率无线电发射源400m内又无法改选时，应使用测距仪或全站仪按《规范》二级导线精度要求，极座标法测定。2、高程联测点：采用测区内不低于四等精度高程控制点联测，高程联测点应均匀分布整体平差时，已知高程点不少于10点，或用二个固定参考点为四等以上水准点作起算推算一个像控点。3、像片控制点GPS观测数据处理采用WILD“SKI”随机软件和同济大学提供的“TGPPS”软件完成基线向量的解算以及同步环复测基线向量的检核、解算数据的后处理；（1）同步观测座标分量及环线相对闭合差精度要求按《GPS规程》二级点要求执行；其点位中误差不大于±5cm，高程...
