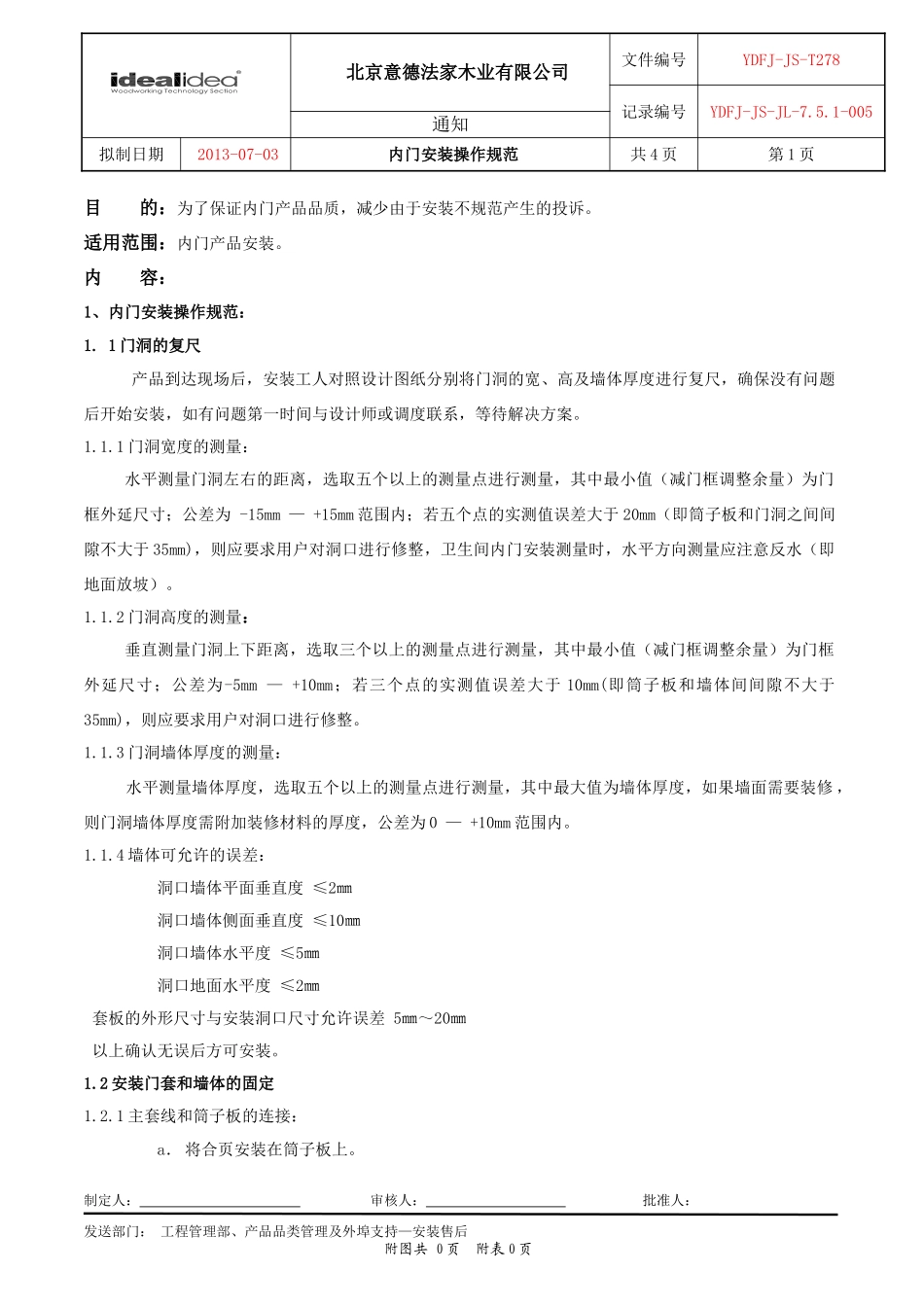

北京意德法家木业有限公司文件编号YDFJ-JS-T278记录编号YDFJ-JS-JL-7.5.1-005通知拟制日期2013-07-03内门安装操作规范共4页第1页目的：为了保证内门产品品质，减少由于安装不规范产生的投诉。适用范围：内门产品安装。内容：1、内门安装操作规范：1.1门洞的复尺产品到达现场后，安装工人对照设计图纸分别将门洞的宽、高及墙体厚度进行复尺，确保没有问题后开始安装，如有问题第一时间与设计师或调度联系，等待解决方案。1.1.1门洞宽度的测量：水平测量门洞左右的距离，选取五个以上的测量点进行测量，其中最小值（减门框调整余量）为门框外延尺寸；公差为-15mm—+15mm范围内；若五个点的实测值误差大于20mm（即筒子板和门洞之间间隙不大于35mm)，则应要求用户对洞口进行修整，卫生间内门安装测量时，水平方向测量应注意反水（即地面放坡）。1.1.2门洞高度的测量：垂直测量门洞上下距离，选取三个以上的测量点进行测量，其中最小值（减门框调整余量）为门框外延尺寸；公差为-5mm—+10mm；若三个点的实测值误差大于10mm(即筒子板和墙体间间隙不大于35mm)，则应要求用户对洞口进行修整。1.1.3门洞墙体厚度的测量：水平测量墙体厚度，选取五个以上的测量点进行测量，其中最大值为墙体厚度，如果墙面需要装修，则门洞墙体厚度需附加装修材料的厚度，公差为0—+10mm范围内。1.1.4墙体可允许的误差：洞口墙体平面垂直度≤2㎜洞口墙体侧面垂直度≤10㎜洞口墙体水平度≤5㎜洞口地面水平度≤2㎜套板的外形尺寸与安装洞口尺寸允许误差5㎜～20㎜以上确认无误后方可安装。1.2安装门套和墙体的固定1.2.1主套线和筒子板的连接：a．将合页安装在筒子板上。制定人：审核人：批准人：发送部门：工程管理部、产品品类管理及外埠支持—安装售后附图共0页附表0页北京意德法家木业有限公司文件编号YDFJ-JS-T278记录编号YDFJ-JS-JL-7.5.1-005通知拟制日期2013-07-03内门安装操作规范共4页第2页b．用外角码将横竖筒子板连接牢固，横竖筒子板及套线45°处缝隙要严密、平整、无错位；横竖筒子板需成90度直角。c．再将主套线安装在主筒子板的槽内，平板套线横竖直拼处用木榫连接背面用双头黑色连接件紧固；造型套线背面用双头黑色连接件紧固。并用自攻钉将套线固定在筒子板上。d．对照图纸验证门的开启方向是否正确。检验筒子板上下方的防撞条是否超出筒子板。1.2.2筒子板、门扇安装：a、安装筒子板之前要把墙洞上存在的腻子灰铲除，并用湿布在需要打发泡胶的位置清除墙壁上的灰尘，利于发泡胶与墙体粘接，再将组拼好的筒子板竖立在门洞里，用专用工具将筒子板上部固定。b、用红外线水平仪定位竖筒子板的垂直度；再将专用工具分别将筒子板中、下部位固定。C、打开相应的门扇包装，检查门扇尺寸、颜色、开启方向是否符合图纸要求。需要安装的五金是否齐全，各部位是否有磕碰、压痕、划伤和错包现象；分清门扇上下口，门扇不要接触地面；检查无误后分别将合页固定在筒子板及门扇上，再利用升降器将门扇挂在筒子板上，门扇安装后，调整门扇和筒子板上下左右间隙，调整合页为最佳状态，保证门扇开启轻松、无摩擦声，开关灵活自如，门扇与筒子板垂直；门扇关严后密封条结合紧密，不摆动；检查门扇关闭后与筒子板结合处高低差的均匀度；门扇与筒子板上、左、右缝隙应为2.5mm，门扇与地面缝隙应为6.5mm-7.5mm。间隙调整到位后打胶前，用撑子将筒子板上中下支撑好。打胶前要将发泡胶充分摇匀后再打1.2.3筒子板固定：泡沫填缝剂使用之前要充分摇均匀，打胶时要求：a、横套线长度＜800mm时，在横筒子板左右两端及横筒子板居中位置打胶；b、横套线长度≥800mm且≤1000mm时，在横筒子板左右两端及横筒子板中间均分两处打胶；c、横套线长度＞1000mm时，在横筒子板左右两端及左右两胶点之间400mm间隔各打胶一处；d、竖筒子板最上部、最下部及安装锁位处必须打胶，此三处胶点之间在均分打胶一处，共五处打胶。1.2.4厨房、卫生间、地下室内门安装特殊工艺在厨房、卫生间、地下室等湿度比较大的房间，门套、筒子板与地面禁止直接接触，需要留2mm空隙，用PVC封边带垫起，然后打玻璃胶进行密封，以免产品受到潮湿而变形、开胀；若...
