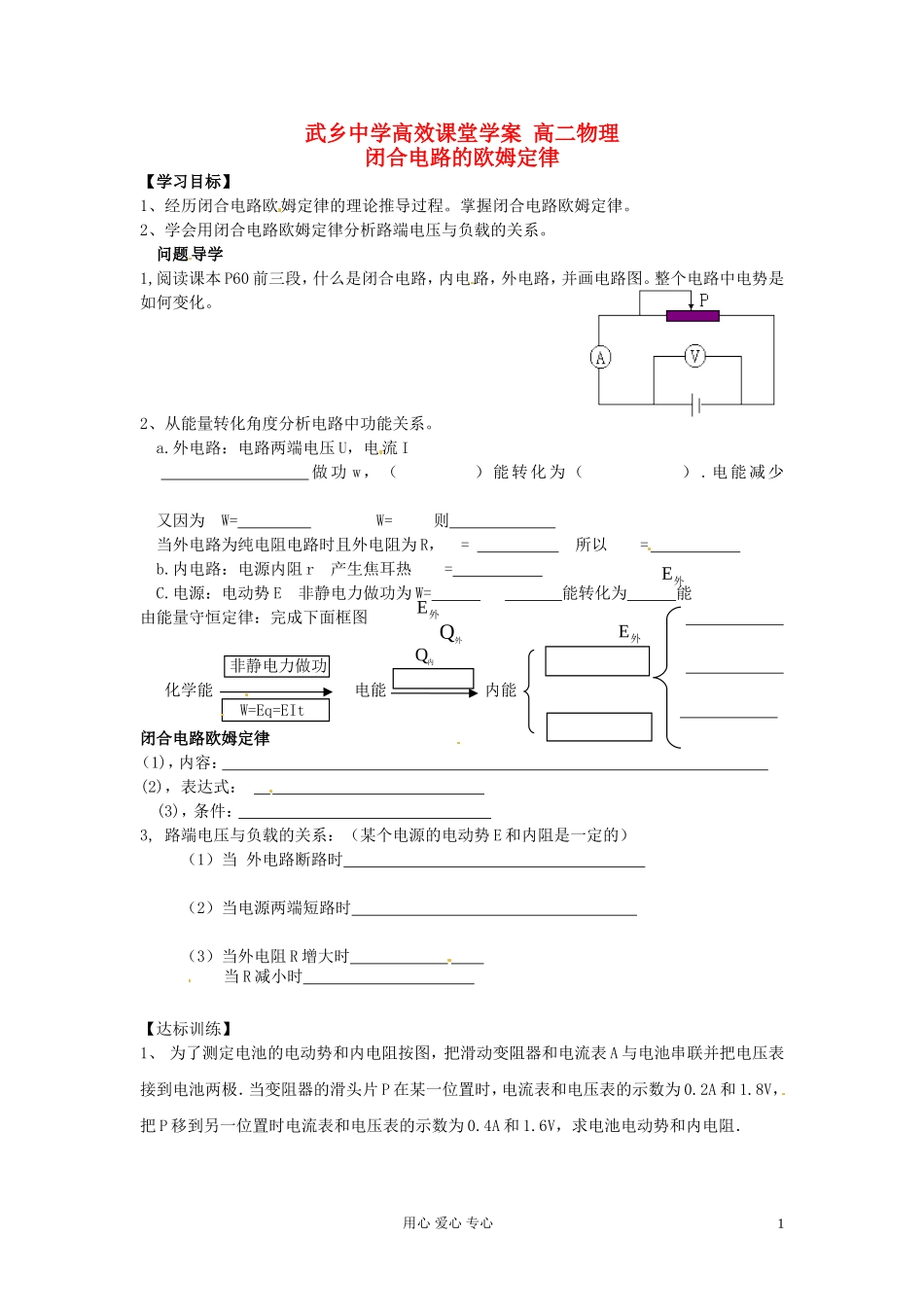

武乡中学高效课堂学案高二物理闭合电路的欧姆定律【学习目标】1、经历闭合电路欧姆定律的理论推导过程。掌握闭合电路欧姆定律。2、学会用闭合电路欧姆定律分析路端电压与负载的关系。问题导学1,阅读课本P60前三段，什么是闭合电路，内电路，外电路，并画电路图。整个电路中电势是如何变化。2、从能量转化角度分析电路中功能关系。a.外电路：电路两端电压U，电流I做功w，（）能转化为（）.电能减少又因为W=W=则当外电路为纯电阻电路时且外电阻为R，=所以=b.内电路：电源内阻r产生焦耳热=C.电源：电动势E非静电力做功为W=能转化为能由能量守恒定律：完成下面框图非静电力做功化学能电能内能W=Eq=EIt闭合电路欧姆定律（1)，内容：(2)，表达式：(3)，条件：3,路端电压与负载的关系：（某个电源的电动势E和内阻是一定的）（1）当外电路断路时（2）当电源两端短路时（3）当外电阻R增大时当R减小时【达标训练】1、为了测定电池的电动势和内电阻按图，把滑动变阻器和电流表A与电池串联并把电压表接到电池两极．当变阻器的滑头片P在某一位置时，电流表和电压表的示数为0.2A和1.8V，把P移到另一位置时电流表和电压表的示数为0.4A和1.6V，求电池电动势和内电阻．用心爱心专心1Q外外E外E外EQ内（1）当滑片P向右滑动时，电流表，电压表的示数如何变化（2）作出U---I图像由图讨论：外电路断开时对应哪个点？路端电压与电动势的关系怎样？电源短路时对应哪个点？这是的电流是多少？E，r对图像有什么影响？从图中如何反映r的大小？2如图在如图15－17所示的电路中，在滑动变阻器R2的滑动头向下移动的过程中，电压表V和电流表A的示数变化情况如何？3如图15－18所示的电路中，电源的电动势恒定，要想使灯泡变暗，可以A．增大RB．减小R1C．增大RD．减小R2用心爱心专心2
