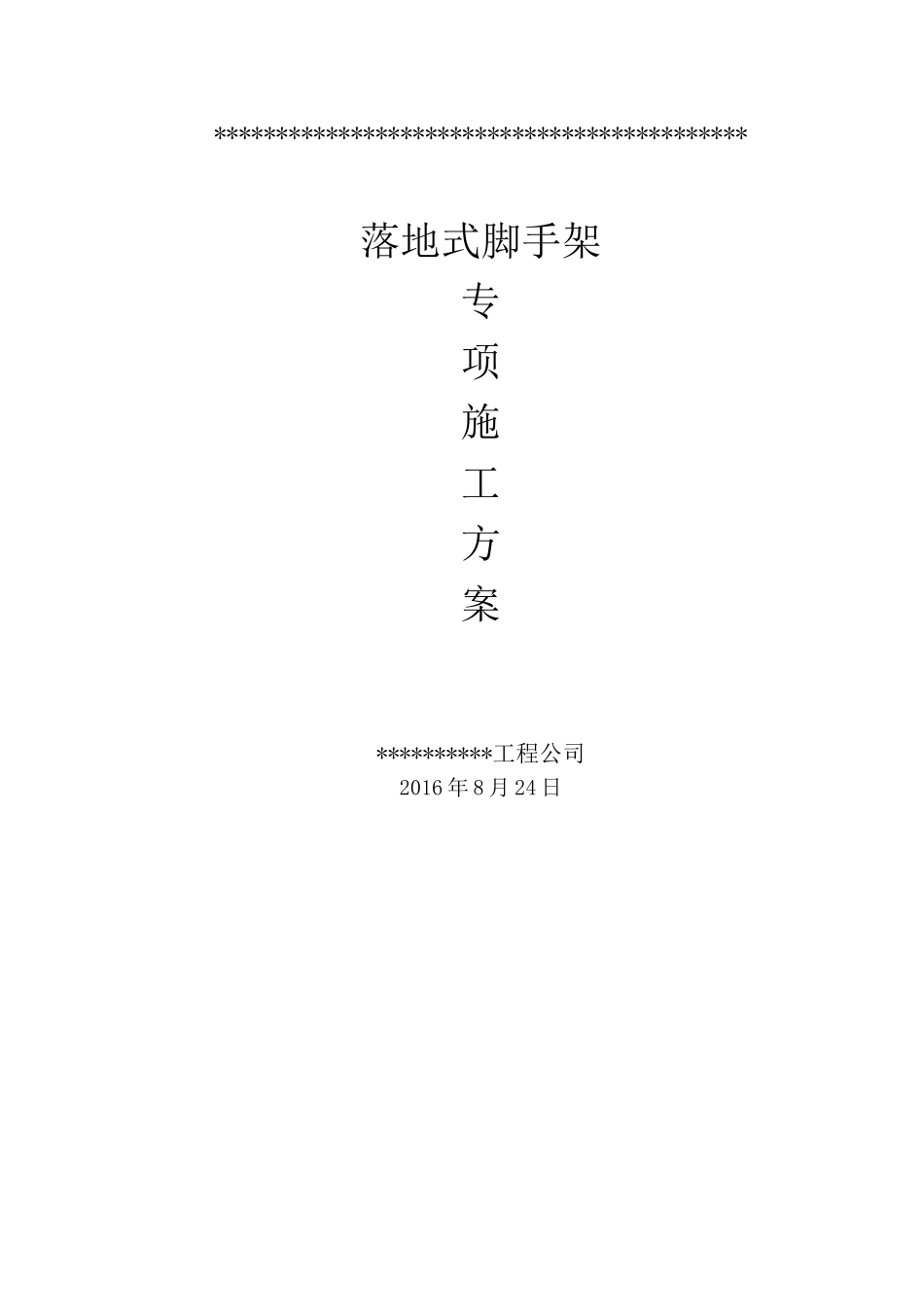

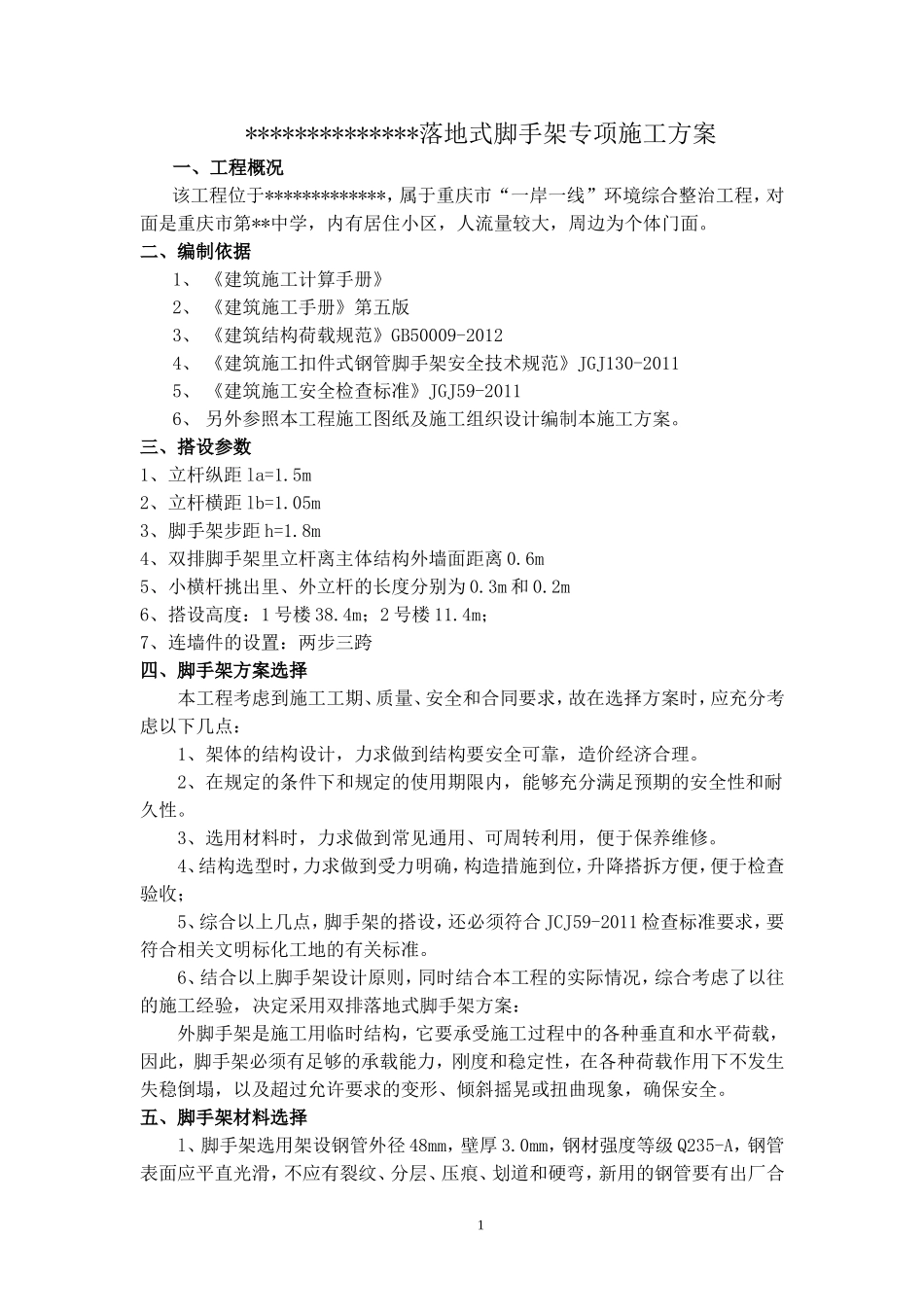

*******************************************落地式脚手架专项施工方案**********工程公司2016年8月24日1**************落地式脚手架专项施工方案一、工程概况该工程位于*************，属于重庆市“一岸一线”环境综合整治工程，对面是重庆市第**中学，内有居住小区，人流量较大，周边为个体门面。二、编制依据1、《建筑施工计算手册》2、《建筑施工手册》第五版3、《建筑结构荷载规范》GB50009-20124、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20115、《建筑施工安全检查标准》JGJ59-20116、另外参照本工程施工图纸及施工组织设计编制本施工方案。三、搭设参数1、立杆纵距la=1.5m2、立杆横距lb=1.05m3、脚手架步距h=1.8m4、双排脚手架里立杆离主体结构外墙面距离0.6m5、小横杆挑出里、外立杆的长度分别为0.3m和0.2m6、搭设高度：1号楼38.4m；2号楼11.4m；7、连墙件的设置：两步三跨四、脚手架方案选择本工程考虑到施工工期、质量、安全和合同要求，故在选择方案时，应充分考虑以下几点：1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几点，脚手架的搭设，还必须符合JCJ59-2011检查标准要求，要符合相关文明标化工地的有关标准。6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用双排落地式脚手架方案：外脚手架是施工用临时结构，它要承受施工过程中的各种垂直和水平荷载，因此，脚手架必须有足够的承载能力，刚度和稳定性，在各种荷载作用下不发生失稳倒塌，以及超过允许要求的变形、倾斜摇晃或扭曲现象，确保安全。五、脚手架材料选择l、脚手架选用架设钢管外径48mm，壁厚3.0mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合2格证。2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符部《钢管脚手扣件标准》GB15831-1995的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达65N.m时不得破坏。3、脚手板、脚手片采用符合有关要求。4、安全网采用密目式安全网，网目应满足2000目／100cm2，做耐贯穿试验不穿透，1.6×1.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证。5、连墙件采用钢管，其材质应符合现行国家标准《碳素钢结构》（GB/T700-2006）中Q235A钢的要求。6、钢管、扣件计划用量表序号材料名称规格数量1钢管Φ48*3.020000米2扣件15000个3竹跳板3m*20cm*40mm3000张4九层板183*91.5*1.64005密目网2000目／100cm2500张7、劳动力计划序号工种单位数量1架子工名202普工名10六、脚手架搭设流程及构造要求落地脚手架搭设的工艺流程为：场地平整、夯实→基础承载力实验、材料配备→定位设置通长脚手板、底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角除双向增设，待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。当脚手架操作层高出连墙件两步时，宜先立外排，后立内排，其余按以下构造要求搭设。3落地脚手架1、立杆(1)脚手架立杆纵距1.5m，横距1.05m，步距1.8m；连墙杆采用两步三跨连接：里立杆距建筑物0.6m。(2)脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开500mm以上，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性。...
