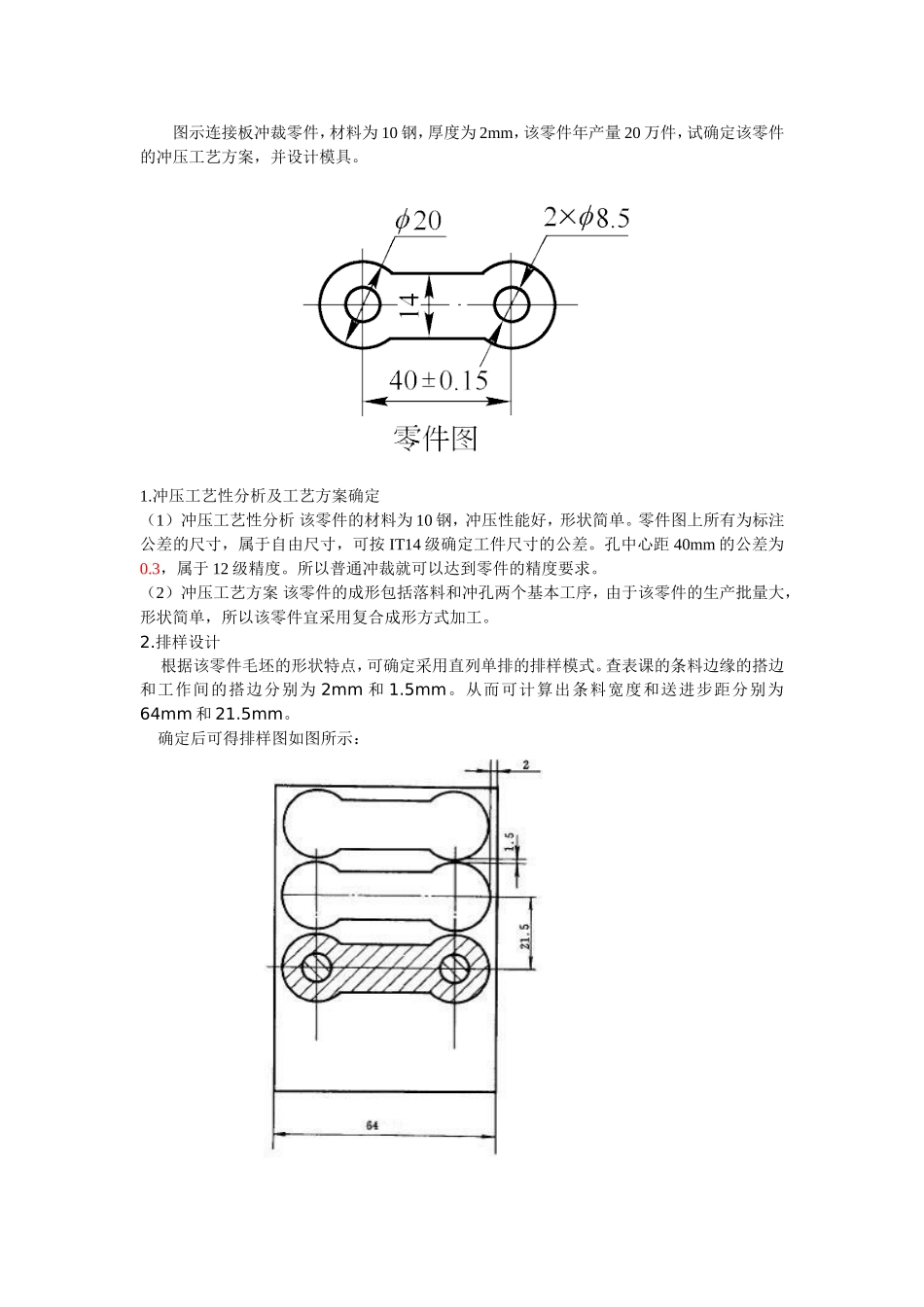

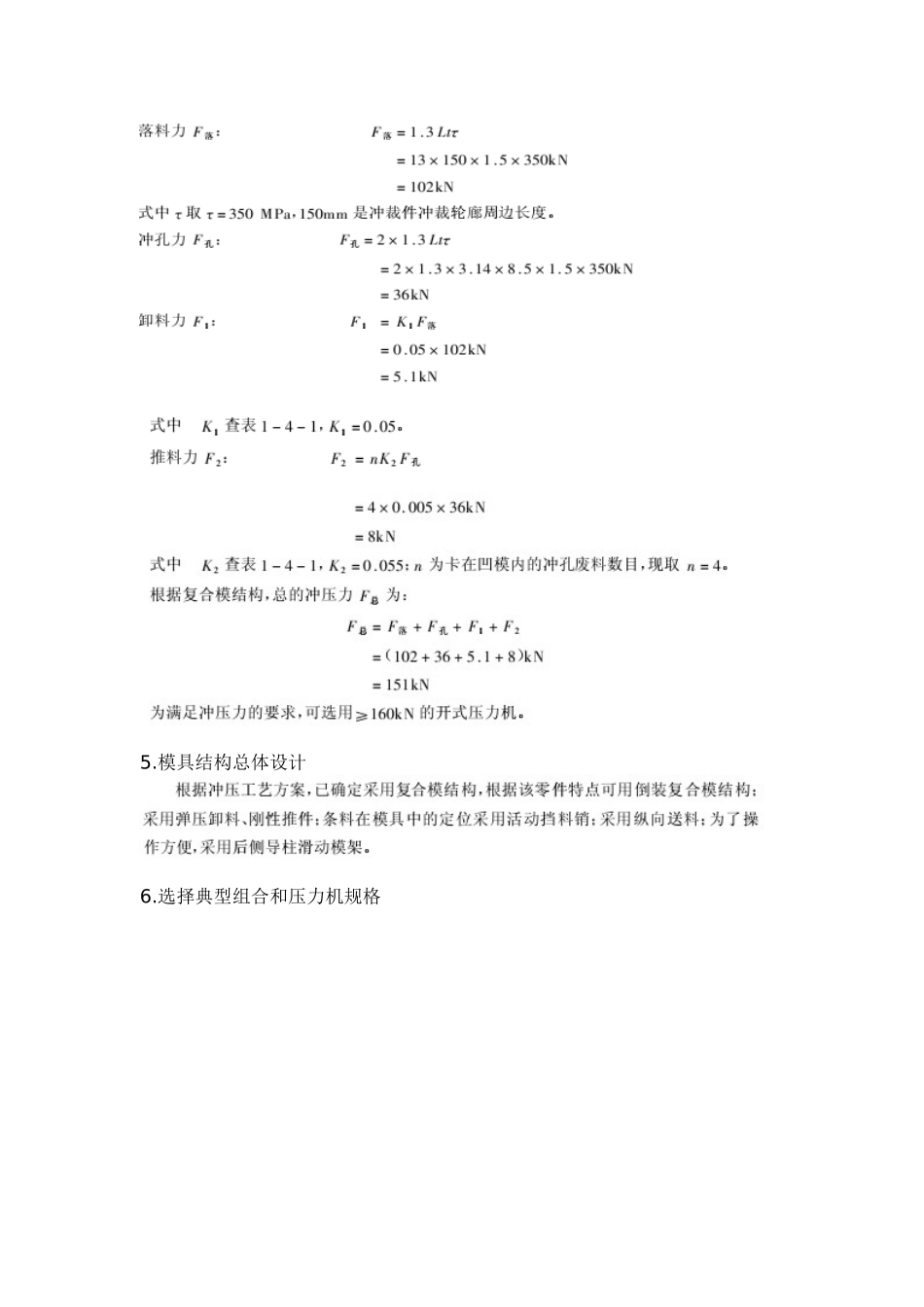

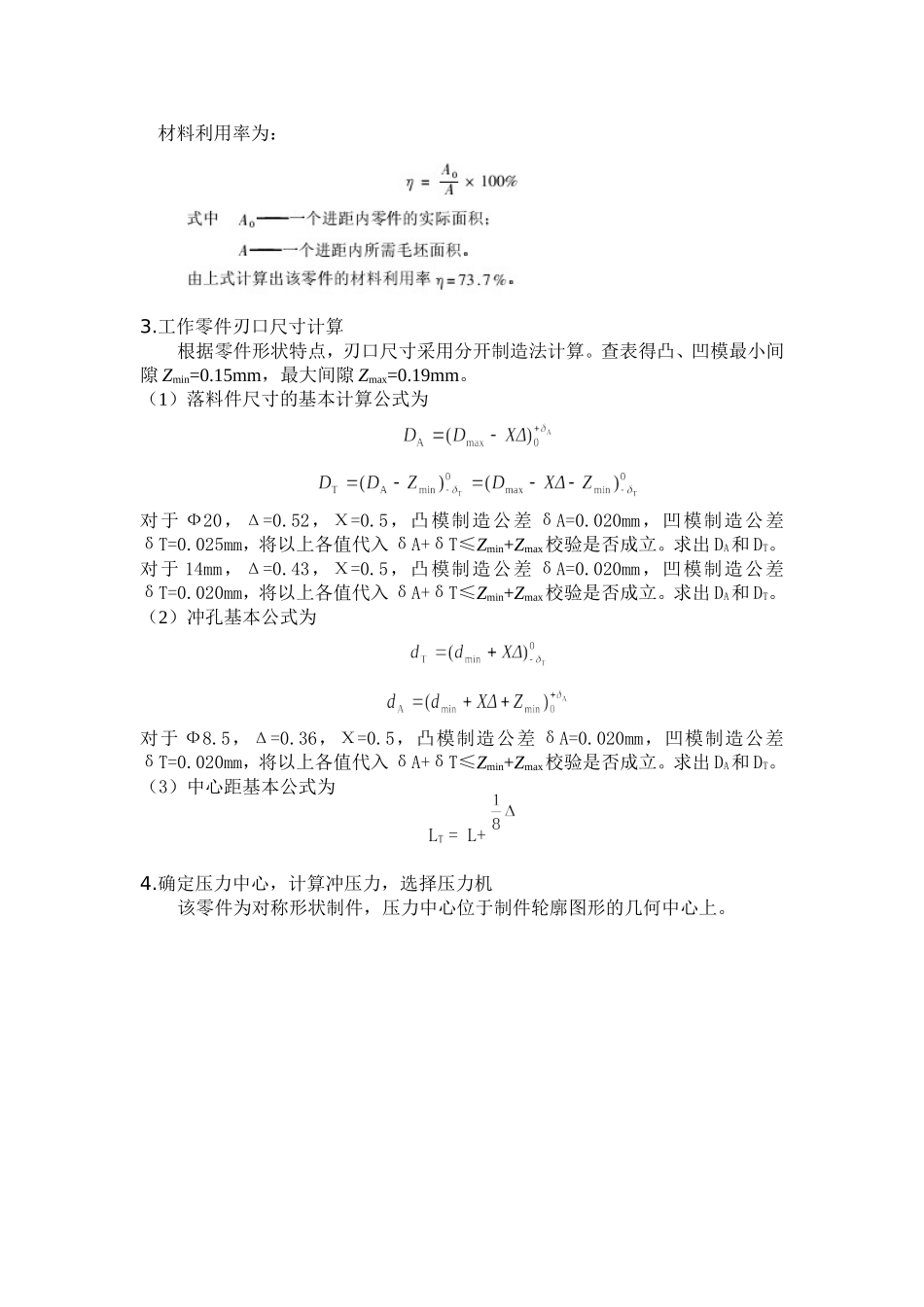

图示连接板冲裁零件，材料为10钢，厚度为2mm，该零件年产量20万件，试确定该零件的冲压工艺方案，并设计模具。1.冲压工艺性分析及工艺方案确定（1）冲压工艺性分析该零件的材料为10钢，冲压性能好，形状简单。零件图上所有为标注公差的尺寸，属于自由尺寸，可按IT14级确定工件尺寸的公差。孔中心距40mm的公差为0.3，属于12级精度。所以普通冲裁就可以达到零件的精度要求。（2）冲压工艺方案该零件的成形包括落料和冲孔两个基本工序，由于该零件的生产批量大，形状简单，所以该零件宜采用复合成形方式加工。2.排样设计根据该零件毛坯的形状特点，可确定采用直列单排的排样模式。查表课的条料边缘的搭边和工作间的搭边分别为2mm和1.5mm。从而可计算出条料宽度和送进步距分别为64mm和21.5mm。确定后可得排样图如图所示：材料利用率为：3.工作零件刃口尺寸计算根据零件形状特点，刃口尺寸采用分开制造法计算。查表得凸、凹模最小间隙Zmin=0.15mm，最大间隙Zmax=0.19mm。（1）落料件尺寸的基本计算公式为对于Ф20，Δ=0.52，Χ=0.5，凸模制造公差δA=0.020mm，凹模制造公差δT=0.025mm，将以上各值代入δA+δT≤Zmin+Zmax校验是否成立。求出DA和DT。对于14mm，Δ=0.43，Χ=0.5，凸模制造公差δA=0.020mm，凹模制造公差δT=0.020mm，将以上各值代入δA+δT≤Zmin+Zmax校验是否成立。求出DA和DT。（2）冲孔基本公式为对于Ф8.5，Δ=0.36，Χ=0.5，凸模制造公差δA=0.020mm，凹模制造公差δT=0.020mm，将以上各值代入δA+δT≤Zmin+Zmax校验是否成立。求出DA和DT。（3）中心距基本公式为LT=L+4.确定压力中心，计算冲压力，选择压力机该零件为对称形状制件，压力中心位于制件轮廓图形的几何中心上。5.模具结构总体设计6.选择典型组合和压力机规格7.绘制模具装配图和零件图
