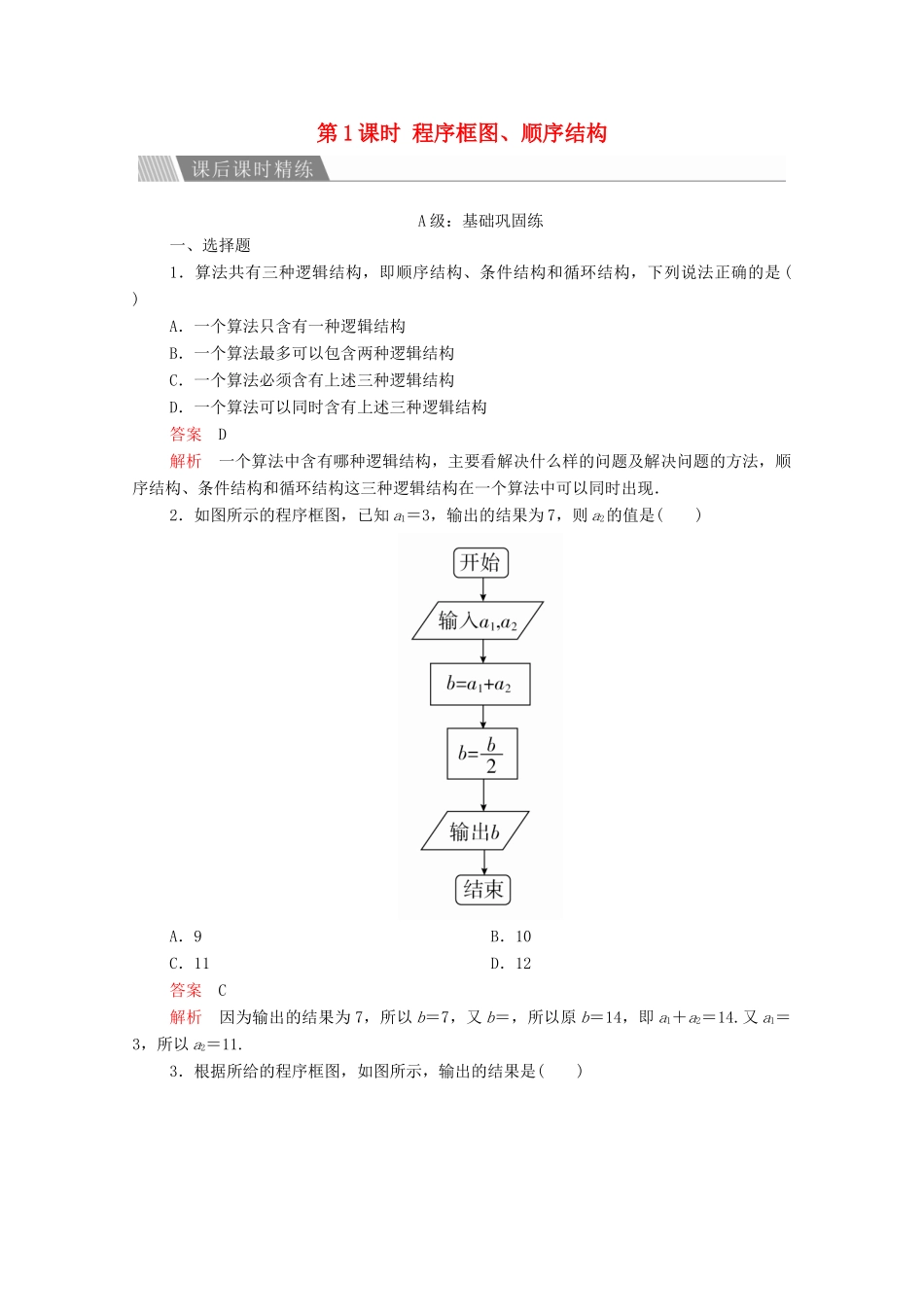

第1课时程序框图、顺序结构A级：基础巩固练一、选择题1．算法共有三种逻辑结构，即顺序结构、条件结构和循环结构，下列说法正确的是()A．一个算法只含有一种逻辑结构B．一个算法最多可以包含两种逻辑结构C．一个算法必须含有上述三种逻辑结构D．一个算法可以同时含有上述三种逻辑结构答案D解析一个算法中含有哪种逻辑结构，主要看解决什么样的问题及解决问题的方法，顺序结构、条件结构和循环结构这三种逻辑结构在一个算法中可以同时出现．2．如图所示的程序框图，已知a1＝3，输出的结果为7，则a2的值是()A．9B．10C．11D．12答案C解析因为输出的结果为7，所以b＝7，又b＝，所以原b＝14，即a1＋a2＝14.又a1＝3，所以a2＝11.3．根据所给的程序框图，如图所示，输出的结果是()A．3B．1C．2D．0答案C解析由X＝Y，得X＝2；由Y＝X，得Y＝2；由Z＝Y，得Z＝2，故选C.4．如图所示的程序框图表示的算法意义是()A．边长为3,4,5的直角三角形面积B．边长为3,4,5的直角三角形内切圆面积C．边长为3,4,5的直角三角形外接圆面积D．以3,4,5为弦的圆面积答案B解析由直角三角形内切圆半径r＝，知选B.5．程序框图如图所示，若输入R＝2，h＝3，则输出的结果是()A．6πB．12πC．16πD．18π答案B解析∵R＝2，h＝3，∴V＝π×22×3＝12π，∴输出12π.二、填空题6．如图的程序框图表示的算法的运行结果是________．答案6解析p＝9，∴S＝＝6.7．如图是求长方体的体积和表面积的一个程序框图，补充完整，横线处应填________________．答案解析根据题意，长方体的长、宽、高应从键盘输入，故横线处应填写输入框.8．计算图(2)中空白部分面积的一个程序框图如(1)，则①中应填________．答案S＝a2解析设空白区域的面积为S，则S＝a2－·π·2＝a2－a2＝a2.三、解答题9．已知函数y＝2x＋3，设计一个算法，若给出函数图象上任一点的横坐标x，求该点到坐标原点的距离，并画出程序框图．解算法如下：第一步，输入横坐标的值x.第二步，计算y＝2x＋3.第三步，计算d＝.第四步，输出d.程序框图如图．B级：能力提升练10．如图所示的程序框图，根据该图和下列各小题的条件回答下面问题．(1)该程序框图解决的是一个什么问题？(2)当输入的x的值为0和4时，输出的值相等，问当输入的x的值为3时，输出的值为多大？(3)在(2)的条件下要想使输出的值最大，输入的x的值应为多大？解(1)该程序框图解决的是求二次函数f(x)＝－x2＋mx的函数值的问题．(2)当输入的x的值为0和4时，输出的值相等，即f(0)＝f(4)．因为f(0)＝0，f(4)＝－16＋4m，所以－16＋4m＝0，所以m＝4，所以f(x)＝－x2＋4x.则f(3)＝－32＋4×3＝3，所以当输入的x的值为3时，输出的f(x)值为3.(3)因为f(x)＝－x2＋4x＝－(x－2)2＋4，当x＝2时，f(x)最大值＝4，所以要想使输出的值最大，输入的x的值应为2.
