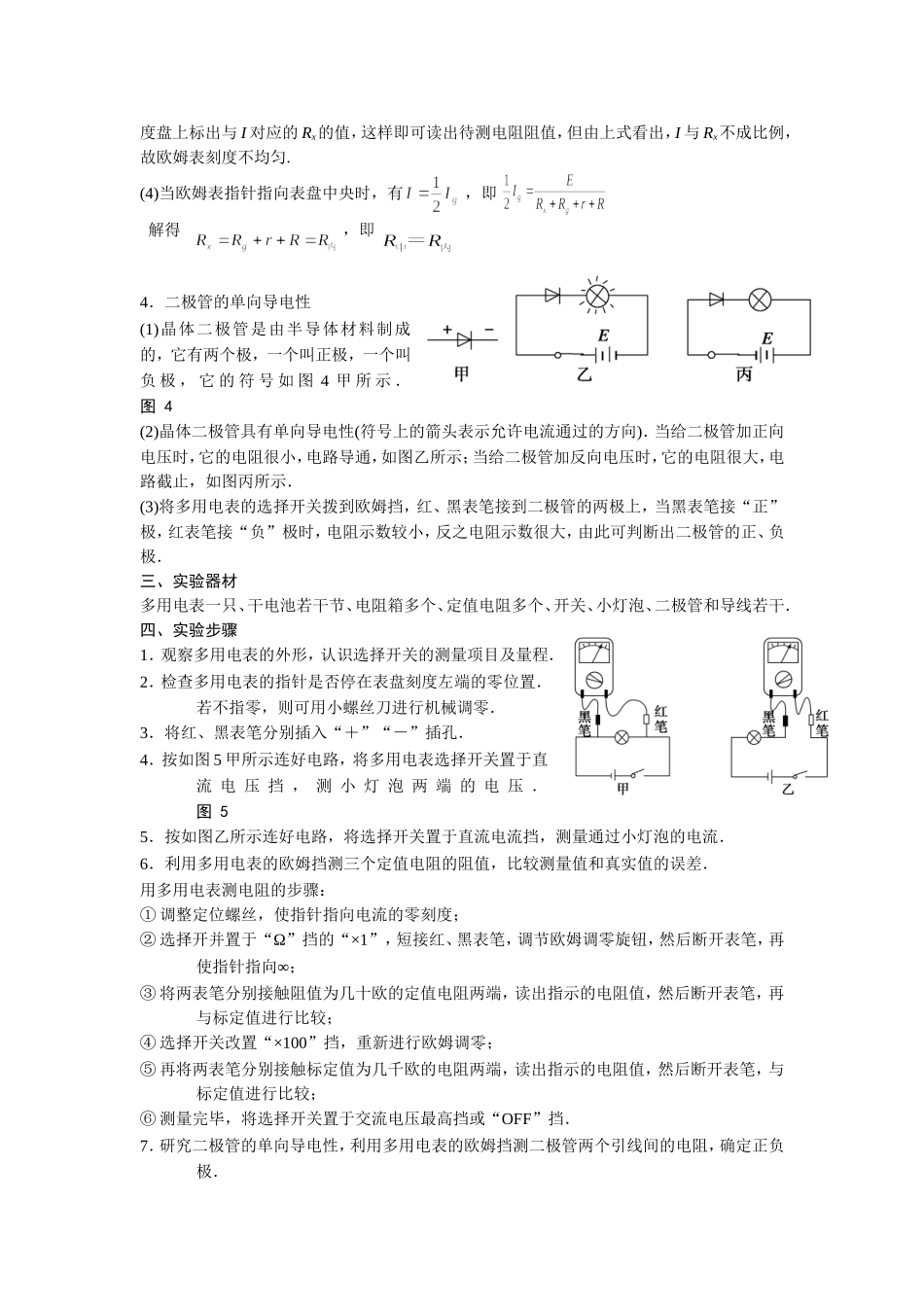

12.10练习使用多用电表要点归纳：一、实验目的使用多用电表测电路中电流、电压和电阻．二、实验原理1．表盘外形如图1所示．上半部分为表头，表盘上有电流、电压、电阻等多种量程的刻度；第一行、第三行刻度线不均匀，第二行为交、直流电流和直流电压共用刻度．下半部分为选择开关，它的四周刻有各种测量项目和量程．另外，还有欧姆表的调零旋钮，指针定位螺丝和测试笔的插孔．图1图22．挡位(如图2所示)(1)当S接通1或2时，表头与电阻并联，所以1、2为电流挡，由于并联阻值的大小不同，量程也不同，1的量程较大．(2)当S接通3或4时，接通内部电源，此时为欧姆挡，4的倍率比3的倍率高．(3)当S接通5或6时，表头与电阻串联，此时为电压挡，由于串联的阻值不同，6的量程比5的量程大．3．多用电表的电阻挡(欧姆挡)原理电阻挡是根据闭合电路欧姆定律制成的，可直接读出电阻之值,它的原理如图3所示．其中G为灵敏电流表，满偏电流Ig，线圈电阻Rg，电源电动势E，内阻r，R为可变电阻，也叫调零电阻.图3(1)当红黑表笔不接触时，电流表示数为零，红黑表笔间电阻为无限大.(2)当红黑表笔短接时，调节R使指针满偏.，有Ig=.(3)当红黑表笔间接电阻Rx时，通过电流表电流I=，每一个Rx对应一个电流I，在刻度盘上标出与I对应的Rx的值，这样即可读出待测电阻阻值，但由上式看出，I与Rx不成比例，故欧姆表刻度不均匀.(4)当欧姆表指针指向表盘中央时，有，即解得，即4．二极管的单向导电性(1)晶体二极管是由半导体材料制成的，它有两个极，一个叫正极，一个叫负极，它的符号如图4甲所示．图4(2)晶体二极管具有单向导电性(符号上的箭头表示允许电流通过的方向)．当给二极管加正向电压时，它的电阻很小，电路导通，如图乙所示；当给二极管加反向电压时，它的电阻很大，电路截止，如图丙所示．(3)将多用电表的选择开关拨到欧姆挡，红、黑表笔接到二极管的两极上，当黑表笔接“正”极，红表笔接“负”极时，电阻示数较小，反之电阻示数很大，由此可判断出二极管的正、负极．三、实验器材多用电表一只、干电池若干节、电阻箱多个、定值电阻多个、开关、小灯泡、二极管和导线若干．四、实验步骤1．观察多用电表的外形，认识选择开关的测量项目及量程．2．检查多用电表的指针是否停在表盘刻度左端的零位置．若不指零，则可用小螺丝刀进行机械调零．3．将红、黑表笔分别插入“＋”“－”插孔．4．按如图5甲所示连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压．图55．按如图乙所示连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流．6．利用多用电表的欧姆挡测三个定值电阻的阻值，比较测量值和真实值的误差．用多用电表测电阻的步骤：①调整定位螺丝，使指针指向电流的零刻度；②选择开并置于“Ω”挡的“×1”，短接红、黑表笔，调节欧姆调零旋钮，然后断开表笔，再使指针指向∞；③将两表笔分别接触阻值为几十欧的定值电阻两端，读出指示的电阻值，然后断开表笔，再与标定值进行比较；④选择开关改置“×100”挡，重新进行欧姆调零；⑤再将两表笔分别接触标定值为几千欧的电阻两端，读出指示的电阻值，然后断开表笔，与标定值进行比较；⑥测量完毕，将选择开关置于交流电压最高挡或“OFF”挡．7．研究二极管的单向导电性，利用多用电表的欧姆挡测二极管两个引线间的电阻，确定正负极．8．探索黑箱内的电学元件判断目的应用挡位现象电源电压挡两接线柱正、反接时均无示数说明无电源电阻欧姆挡两接线柱间正、反接时示数相同二极管欧姆挡正接时示数很小，反接时示数很大电容器欧姆挡指针先指“0Ω”后逐渐增大到“∞”，且指针摆动越来越慢电感线圈欧姆挡示数由“∞”逐渐减小到某一较小固定示数五、数据处理1．测电阻时，电阻值等于表针的示数与倍率的乘积，指针示数的读数一般读两位有效数字．2．测电流和电压时，如果表盘的最小刻度为1、0.1、0.01等，读数时应读到最小刻度的下一位，若表盘的最小刻度为0.2、0.02、0.5、0.05等，读数时只读到与最小刻度位数相同即可．六、误差分析1．电池用旧后，电动势会减小，内阻会变大，致使电阻测量值偏大，要及时换电池．2．欧姆表的表盘刻度...
