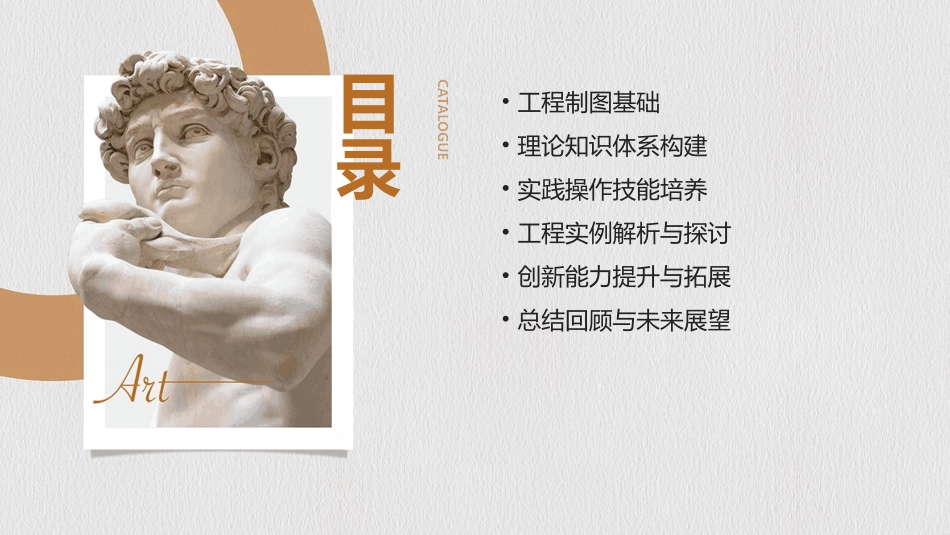

2024工程制图教案:从理论到实践汇报人:2024-11-12CATALOGUE目录•工程制图基础•理论知识体系构建•实践操作技能培养•工程实例解析与探讨•创新能力提升与拓展•总结回顾与未来展望工程制图基础01工程制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科,是表达设计意图和制造要求以及交流经验的技术文件,常被称为工程界的语言。制图概念工程制图对于工程设计、生产、使用以及维修等环节都具有重要的指导作用,是工程技术人员必备的基本技能之一。重要性制图概念与重要性国家标准包括图纸幅面及格式、比例、字体、图线、剖面符号、图样画法、尺寸注法等,是工程制图必须遵循的基本规定。行业规范针对不同行业的特点和需求,制定了一系列的行业制图规范,如机械、建筑、电气等,以确保图样的一致性和准确性。工程制图标准与规范制图工具与软件简介制图软件如AutoCAD、SolidWorks等,具有强大的绘图和编辑功能,可大大提高制图效率和准确性。这些软件广泛应用于机械、建筑、电子等各个领域。传统工具包括绘图板、丁字尺、三角板、比例尺、圆规、分规等,是手工绘图的基本工具。图纸幅面根据实际需要选择合适的图纸幅面,如A0、A1、A2、A3、A4等,以确保图样的清晰易读。比例选择根据图样的大小和复杂程度,选择合适的比例进行绘制,如1:1、1:2、1:5、1:10等,以便更好地表达设计意图和细节要求。同时,要注意比例的一致性和准确性,避免出现误解或歧义。图纸幅面与比例选择理论知识体系构建02投影法定义投影法是将空间物体通过某种方式在平面上进行投影,以得到该物体的视图或图形表示。中心投影法投影线汇交于一点的投影方法,适用于表达物体的立体感和外观形状。平行投影法投影线相互平行的投影方法,包括正投影和斜投影,正投影是投影线与投影面垂直的平行投影。投影法原理及分类点在空间中的位置可由其三个投影确定,投影具有积聚性。点的投影直线的投影可能表现为直线或点,取决于直线与投影面的相对位置。线的投影平面的投影可能表现为平面、直线或点,取决于平面与投影面的相对位置和角度。面的投影点、线、面投影特性010203三视图是主视图、俯视图和左视图的总称,能够全面反映物体的形状和结构。三视图概念绘制步骤注意事项确定主视图方向、布置视图、绘制底稿、检查并加深图线。保持投影关系正确、图线清晰、尺寸标注准确。基本几何体三视图绘制组合体构成将组合体分解为若干基本几何体,分别分析其形状和位置,再组合起来表达整体。形体分析法线面分析法通过分析组合体表面的交线、轮廓线等,确定各部分的形状和相对位置,从而表达整体。组合体由基本几何体通过叠加、切割等方式组合而成。组合体视图分析与表达实践操作技能培养03圆规与分规演示圆规绘制不同半径圆弧的技巧,分规在度量与等分线段中的使用方法。绘图板与丁字尺介绍绘图板的作用及使用注意事项,丁字尺的结构和使用方法,如何配合绘图板进行直线绘制。三角板与比例尺详细讲解三角板的各种使用场景,如绘制垂直线、平行线等,以及比例尺在缩放图形中的应用。绘图仪器使用方法讲解教授学生如何根据图纸要求选择适当的线型(如实线、虚线、点划线等)进行绘制。图线绘制讲解尺寸标注的原则、方法和步骤,包括尺寸界线、尺寸线、箭头和尺寸数字的书写规范。尺寸标注演示如何准确修改图形中的错误部分,并教授学生使用橡皮擦除多余线条的技巧。图形修改与擦除手工绘图步骤演示与实践CAD软件操作技巧分享界面与基本操作介绍CAD软件的界面布局,包括菜单栏、工具栏、命令窗口等,并演示基本的文件操作、视图调整和图层管理技巧。绘图命令与编辑功能尺寸标注与文字输入详细讲解直线、圆、圆弧等绘图命令的使用方法,以及移动、复制、旋转等编辑功能在图形修改中的应用。分享在CAD软件中进行尺寸标注和文字输入的方法,包括如何设置标注样式、编辑标注文字和输入多行文本等。轴类零件图绘制以轴类零件为例,讲解如何根据零件的结构特点选择合适的视图表达方法,并完成零件图的绘制。盘盖类零件图绘制选取盘盖类零件作为案例,分析其主要结构特征并演示绘制过程,强调视图选择和尺寸标注的...
