2024年abplc培训教程：打造自动化技术领军人物VIP专享VIP免费

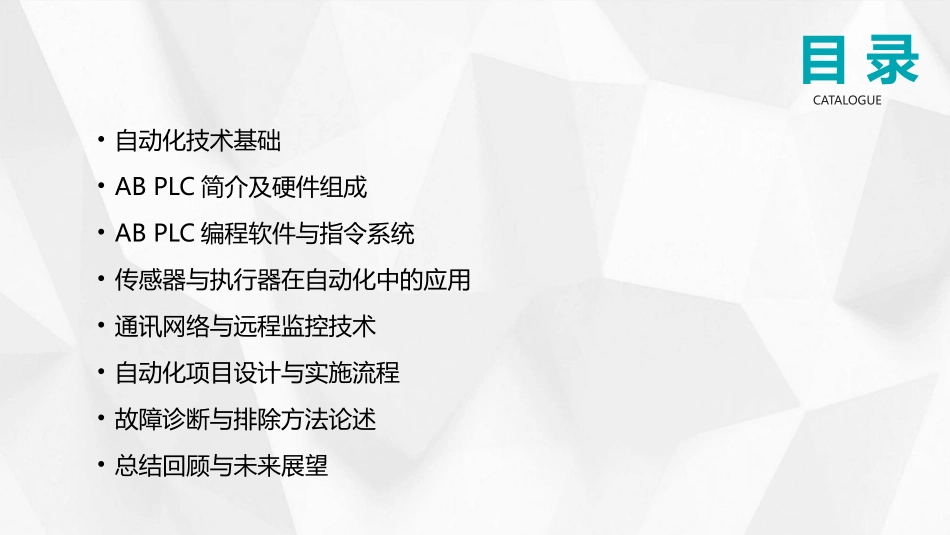

2024年abplc培训教程：打造自动化技术领军人物汇报人：2024-11-13•自动化技术基础•ABPLC简介及硬件组成•ABPLC编程软件与指令系统•传感器与执行器在自动化中的应用•通讯网络与远程监控技术•自动化项目设计与实施流程•故障诊断与排除方法论述•总结回顾与未来展望CATALOGUE目录01自动化技术基础自动化技术概述自动化技术体系自动化技术涵盖了控制理论、信号处理、计算机科学与技术、传感器与执行器等多个学科领域，形成了完整的自动化技术体系。自动化技术的分类按照应用领域的不同，自动化技术可分为工业自动化、农业自动化、军事自动化、航空航天自动化等多个领域。定义与特点自动化技术是指通过各种自动检测、控制、调节等手段，使机器、设备或系统按照预定的程序或要求，自动地进行工作，以达到提高生产效率、降低劳动强度、保障生产安全等目的的技术。030201自动化技术发展历程早期的自动化技术主要以机械自动化为主，如古代的计时器、水钟等，以及工业革命时期的蒸汽机、纺织机等。早期自动化技术随着电气技术的发展，出现了以电气控制为主的自动化技术，如电机控制、电力电子等。近年来，随着人工智能、物联网等技术的兴起，自动化技术正朝着智能化方向发展，如智能制造、智能家居等。电气自动化技术20世纪后半叶，计算机技术的飞速发展推动了自动化技术的革新，出现了以计算机控制为主的自动化技术，如可编程控制器（PLC）、集散控制系统（DCS）等。计算机控制自动化技术01020403智能化自动化技术制造业自动化技术在制造业中应用广泛，如生产线自动化、工业机器人等，可大幅提高生产效率和产品质量。自动化技术应用领域01能源与环保自动化技术在能源与环保领域也发挥着重要作用，如智能电网、污水处理自动化等，有助于实现能源的高效利用和环境的保护。02交通运输自动化技术在交通运输领域的应用也日益增多，如智能交通系统、自动驾驶汽车等，可提高交通效率和安全性。03航空航天航空航天领域对自动化技术的要求极高，如飞行控制系统、卫星导航系统等，都是自动化技术的典型应用。0402ABPLC简介及硬件组成ABPLC基本概念与特点ABPLC定义ABPLC（可编程逻辑控制器）是一种数字运算操作的电子系统，专为在工业环境下应用而设计，采用可编程序的存储器，存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作指令，并通过数字式或模拟式的输入输出来控制各种类型的机械设备或生产过程。特点与优势ABPLC具有高可靠性、强抗干扰能力、灵活通用、易于维护等特点。此外，它还支持多种编程语言，如梯形图、指令表、功能块图等，方便用户进行程序设计和调试。CPU模块I/O模块通信模块电源模块CPU是ABPLC的核心部件，负责执行用户程序，进行数据处理和运算，以及控制整个系统的运行。它包括微处理器、存储器、输入输出接口等部分。电源模块为ABPLC提供稳定的直流电源，确保PLC在正常工作电压范围内可靠运行。I/O模块是ABPLC与外部设备进行数据交换的接口，包括数字量输入模块、数字量输出模块、模拟量输入模块和模拟量输出模块等。这些模块可以将外部设备的信号转换为PLC内部可处理的信号，或将PLC内部的信号转换为外部设备可接收的信号。通信模块负责实现ABPLC与其他设备或系统之间的数据传输和通信功能，支持多种通信协议和接口标准。硬件组成及功能模块在选择ABPLC时，应根据实际应用需求、系统规模、预算等因素进行综合考虑。选型时应关注PLC的性能指标、I/O点数、存储容量、通信功能等方面。配置ABPLC时，首先确定所需I/O点数和类型，选择合适的I/O模块；其次根据系统控制要求选择合适的CPU模块；然后确定电源模块的规格和数量；最后根据通信需求选择通信模块并配置相应的通信参数。选型原则配置步骤选型与配置方法03ABPLC编程软件与指令系统编程软件安装与使用入门安装步骤详细介绍ABPLC编程软件的安装流程，包括下载、解压、安装等步骤，并提供常见问题解决方案。软件界面介绍对软件界面进行详细解读，包括菜单栏、工具栏、项目管理器、编辑器等功能区域。新建与打开项目指导学员如何创建新项目、打开已有项目，并介绍项目文件的组成与管理。指令系统详解与实例演练指令...
