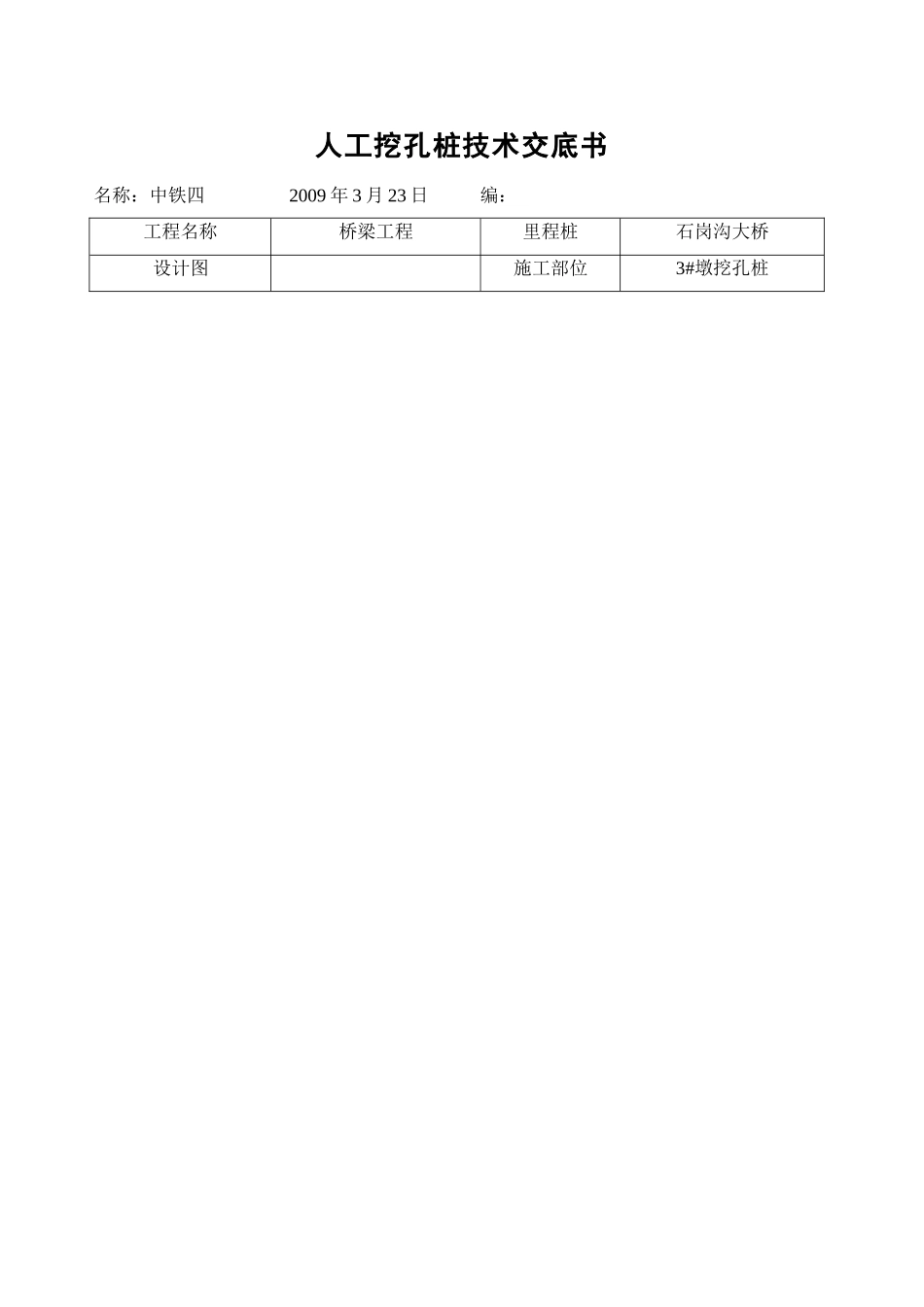

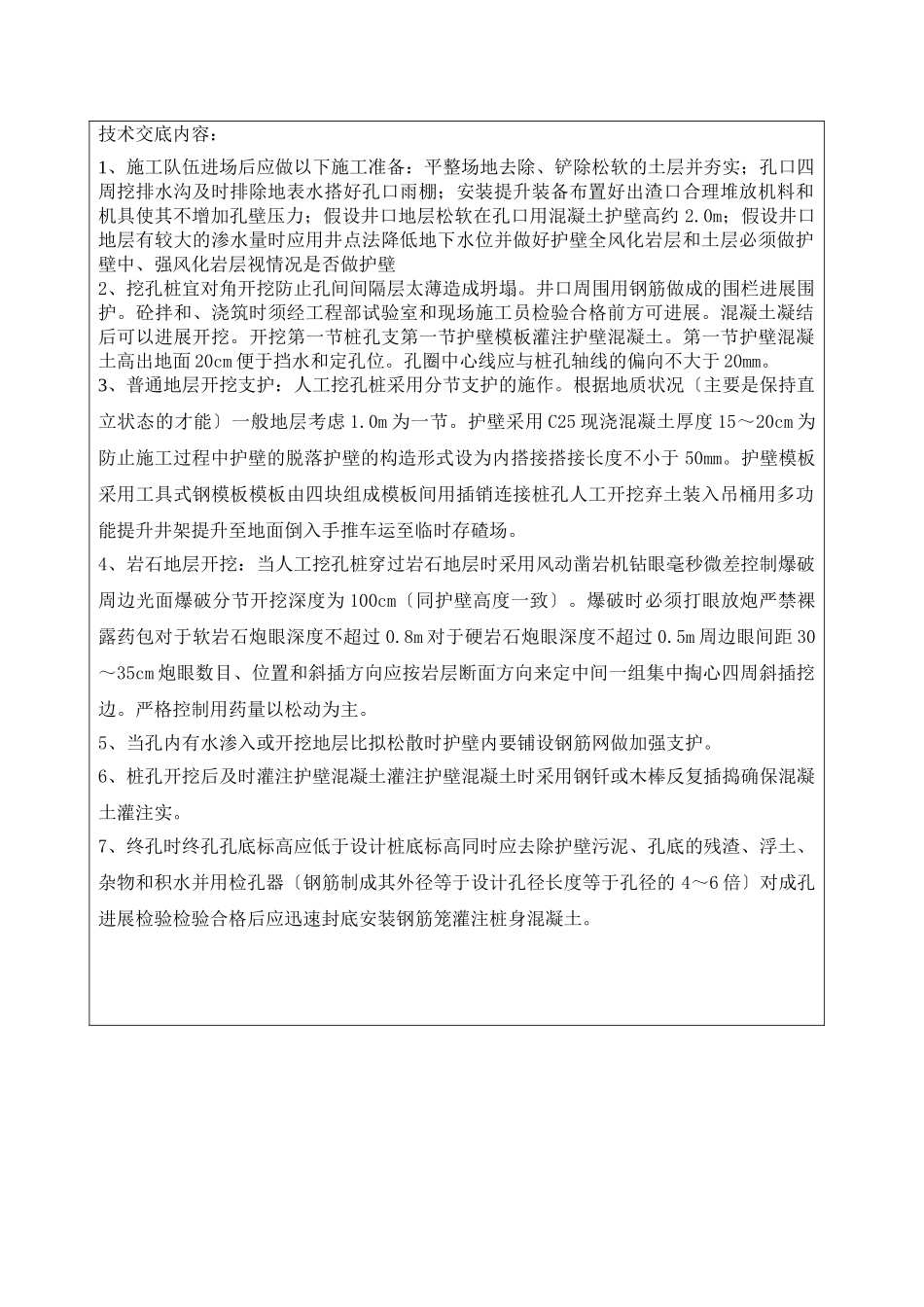

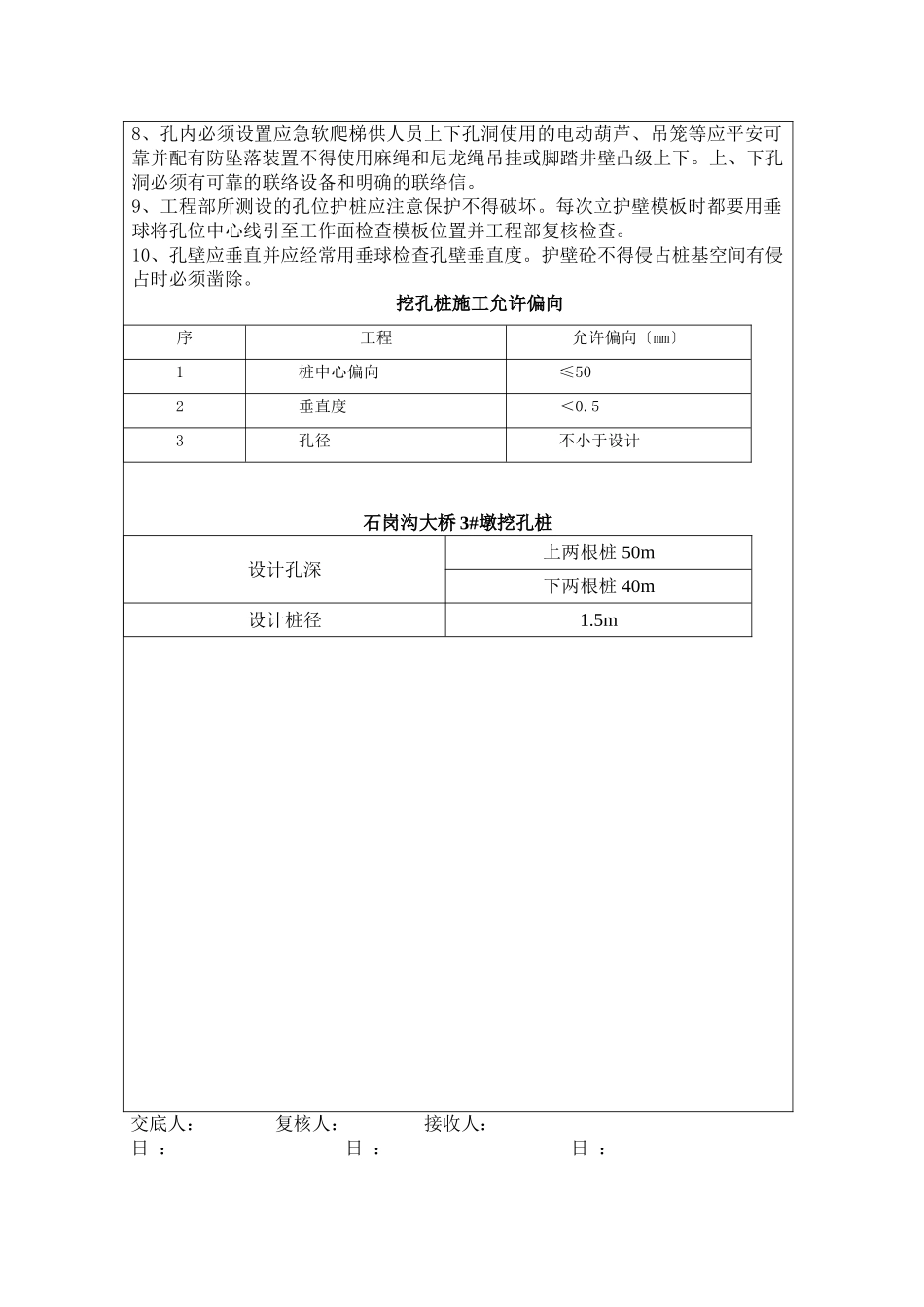

人工挖孔桩技术交底书名称：中铁四2009年3月23日编：工程名称桥梁工程里程桩石岗沟大桥设计图施工部位3#墩挖孔桩技术交底内容：1、施工队伍进场后应做以下施工准备：平整场地去除、铲除松软的土层并夯实；孔口四周挖排水沟及时排除地表水搭好孔口雨棚；安装提升装备布置好出渣口合理堆放机料和机具使其不增加孔壁压力；假设井口地层松软在孔口用混凝土护壁高约2.0m；假设井口地层有较大的渗水量时应用井点法降低地下水位并做好护壁全风化岩层和土层必须做护壁中、强风化岩层视情况是否做护壁2、挖孔桩宜对角开挖防止孔间间隔层太薄造成坍塌。井口周围用钢筋做成的围栏进展围护。砼拌和、浇筑时须经工程部试验室和现场施工员检验合格前方可进展。混凝土凝结后可以进展开挖。开挖第一节桩孔支第一节护壁模板灌注护壁混凝土。第一节护壁混凝土高出地面20cm便于挡水和定孔位。孔圈中心线应与桩孔轴线的偏向不大于20mm。3、普通地层开挖支护：人工挖孔桩采用分节支护的施作。根据地质状况〔主要是保持直立状态的才能〕一般地层考虑1.0m为一节。护壁采用C25现浇混凝土厚度15～20cm为防止施工过程中护壁的脱落护壁的构造形式设为内搭接搭接长度不小于50mm。护壁模板采用工具式钢模板模板由四块组成模板间用插销连接桩孔人工开挖弃土装入吊桶用多功能提升井架提升至地面倒入手推车运至临时存碴场。4、岩石地层开挖：当人工挖孔桩穿过岩石地层时采用风动凿岩机钻眼毫秒微差控制爆破周边光面爆破分节开挖深度为100cm〔同护壁高度一致〕。爆破时必须打眼放炮严禁裸露药包对于软岩石炮眼深度不超过0.8m对于硬岩石炮眼深度不超过0.5m周边眼间距30～35cm炮眼数目、位置和斜插方向应按岩层断面方向来定中间一组集中掏心四周斜插挖边。严格控制用药量以松动为主。5、当孔内有水渗入或开挖地层比拟松散时护壁内要铺设钢筋网做加强支护。6、桩孔开挖后及时灌注护壁混凝土灌注护壁混凝土时采用钢钎或木棒反复插捣确保混凝土灌注实。7、终孔时终孔孔底标高应低于设计桩底标高同时应去除护壁污泥、孔底的残渣、浮土、杂物和积水并用检孔器〔钢筋制成其外径等于设计孔径长度等于孔径的4～6倍〕对成孔进展检验检验合格后应迅速封底安装钢筋笼灌注桩身混凝土。8、孔内必须设置应急软爬梯供人员上下孔洞使用的电动葫芦、吊笼等应平安可靠并配有防坠落装置不得使用麻绳和尼龙绳吊挂或脚踏井壁凸级上下。上、下孔洞必须有可靠的联络设备和明确的联络信。9、工程部所测设的孔位护桩应注意保护不得破坏。每次立护壁模板时都要用垂球将孔位中心线引至工作面检查模板位置并工程部复核检查。10、孔壁应垂直并应经常用垂球检查孔壁垂直度。护壁砼不得侵占桩基空间有侵占时必须凿除。挖孔桩施工允许偏向序工程允许偏向〔mm〕1桩中心偏向≤502垂直度＜0.53孔径不小于设计石岗沟大桥3#墩挖孔桩设计孔深上两根桩50m下两根桩40m设计桩径1.5m交底人：复核人：接收人：日：日：日：
