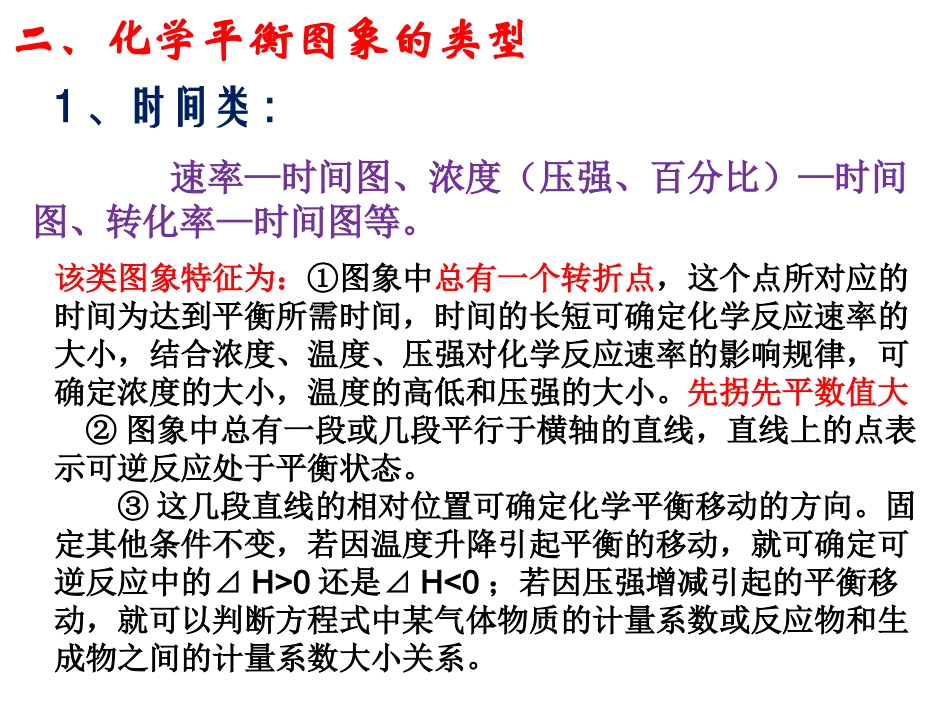

化学平衡图像第二章化学平衡一、化学平衡图象题的一般分析思路①理清横坐标、纵坐标表示的含义。②分析曲线的变化趋势与横坐标、纵坐标的关系。③分析特殊点——起点、拐点、交点、终点的含义。④有三个变量时，“定一论二”，确定一个量为恒量，讨论另两个变量的关系。⑤结合题目给出的条件，应用概念及规律推理判断反应物的状态、反应的热效应、气体体积变化等。图象题是化学平衡知识在直角坐标系中的直观反映，是化学平衡一章的重点、难点。明确图象含义，理清解题思路，才能突破难点，把握重点。二、化学平衡图象的类型1、时间类:速率—时间图、浓度（压强、百分比）—时间图、转化率—时间图等。该类图象特征为：①图象中总有一个转折点，这个点所对应的时间为达到平衡所需时间，时间的长短可确定化学反应速率的大小，结合浓度、温度、压强对化学反应速率的影响规律，可确定浓度的大小，温度的高低和压强的大小。先拐先平数值大②图象中总有一段或几段平行于横轴的直线，直线上的点表示可逆反应处于平衡状态。③这几段直线的相对位置可确定化学平衡移动的方向。固定其他条件不变，若因温度升降引起平衡的移动，就可确定可逆反应中的⊿H>0还是⊿H<0；若因压强增减引起的平衡移动，就可以判断方程式中某气体物质的计量系数或反应物和生成物之间的计量系数大小关系。图象题的类型（1）物质的量(或浓度)-时间图象例1.某温度下，在体积为5Ｌ的容器中，Ａ,Ｂ,Ｃ三种物质物质的量随着时间变化的关系如图1所示，则该反应的化学方程式为____________________________，2s内用Ａ的浓度变化和用Ｂ的浓度变化表示的平均反应速率分别为______________、______________。图1A、B、C三种物质的物质的量随时间变化的关系图2Ａ3Ｂ＋Ｃ0.08mol/(Ｌ·s)0.12mol/(Ｌ·s)可逆反应：mA(s)＋nB(g)eC(g)＋fD(g),反应过程中，当其它条件不变时，C的百分含量(C％)与温度(T)和压强(P)的关系如下图：下列叙述正确的是（）A、达平衡后，加入催化剂则C％增大B、达平衡后，若升温，平衡左移C、化学方程式中n＞e+fD、达平衡后，增加A的量有利于平衡向右移动P2P1C%时间0T2T1C%时间0B（08全国Ⅰ卷）已知：4NH3(g)+5O2(g)4NO(g)+6H2(g)△H=-1025kJ/mol。该反应是一个可逆反应。若反应物起始物质的量相同，下列关于该反应的示意图不正确的是()C二、化学平衡图象的类型2、压强或温度类：速率—压强（或温度）图、浓度（压强、百分比、转化率等）—温度图、浓度（百分比、转化率等）—压强图等。该类图象特征为：①图象均为曲线。②曲线上的点表示可逆反应在相应压强或温度下处于平衡状态；而不在曲线上的点表示可逆反应在相应压强或温度下未处于平衡状态，但能自发进行至平衡状态。③曲线的相对位置、变化趋势决定了化学平衡移动的方向。固定其他条件不变，若因温度升降引起平衡的移动，就可确定可逆反应中的⊿H>0还是⊿H<0；若因压强增减引起的平衡移动，就可以判断方程式中某气体物质的计量系数或反应物和生成物之间的计量系数大小关系。图象题的类型（3）速率—压强(或温度)图象符合图象4的反应为()。Ａ、N2O3(g)NO2(g)＋NO(g)Ｂ、3NO2(g)＋H2O(l)2HNO3(l)＋NO(g)Ｃ、4NO2(g)＋5O2(g)4NO(g)＋6H2O(g)Ｄ、CO2(g)＋C(s)2CO(g)图4曲线图Bv正v逆可逆反应mA(s)＋nB(g)pC(g)；△H<0，在一定温度下B的百分含量与压强的关系如图所示，则下列判断正确的是()A、m+n=pB、n＞pC、x点的状态是v正＞v逆D、x点比y点的反应速度慢B%压强0XYC、D•下图是在其它条件一定时，反应:•2NO+O22NO2;H△＜0,中NO的最大转化率与温度的关系曲线。图中坐标有A、B、C、D、4点，其中表示未达平衡状态•且V正>V逆的点是___。0ABCDTNO转化率（C）课堂练习二、化学平衡图象的类型3、复合类【例3】对于mA(g)+nB(g)pC(g)；△H有如图所示的变化，则：①p1与p2的关系是；②m+n与p的关系是；③T1与T2的关系是；④△H与0的关系是。C%C%tt00TT22PP22TT11PP22TT11PP11P2>P1T2p△H<00解答时遵守两个原则：①定一议二；②先拐先平。•在密闭容器中进行下列反应：•M(g)＋N(g)R(g)＋2L，此反应符合下面图像，下列叙述是正确的是()•(A)正反应吸热，L是...
