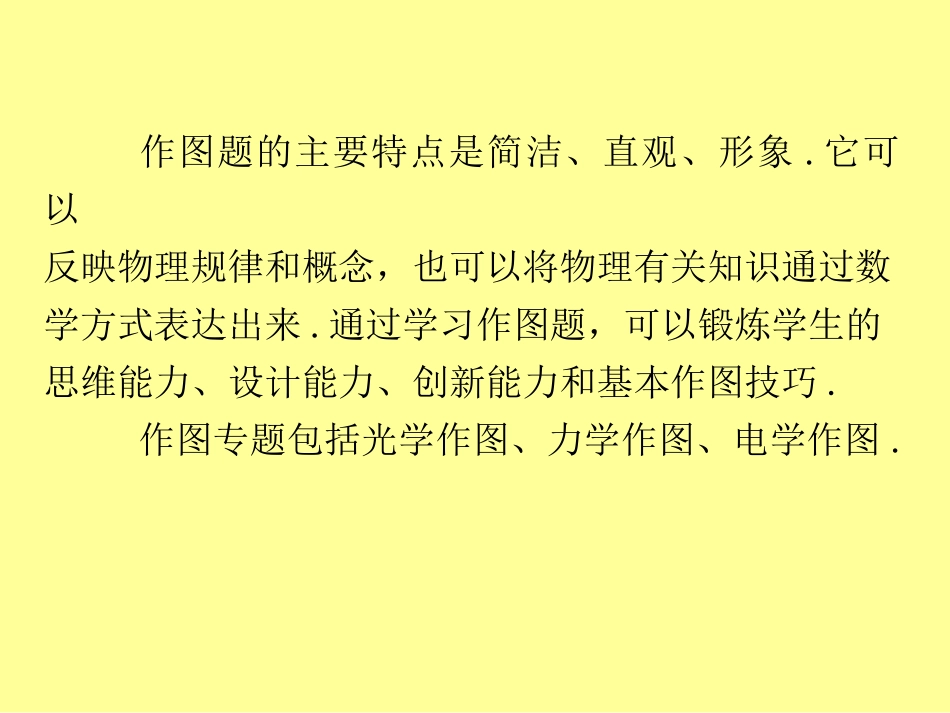

专题二作图题中考复习作图题的主要特点是简洁、直观、形象.它可以反映物理规律和概念，也可以将物理有关知识通过数学方式表达出来.通过学习作图题，可以锻炼学生的思维能力、设计能力、创新能力和基本作图技巧.作图专题包括光学作图、力学作图、电学作图.考点一光学作图1.根据光在同一种均匀介质中沿直线传播作图；2.画光的反射和折射光线；3.利用平面镜成像特点作图；4.根据透镜成像特点作图.考点二力学作图1.画重力、拉力、压力、摩擦力、浮力的示意图；2.画杠杆的力臂；3.连接滑轮组的绕线.考点三电学作图1.根据实物图画电路图或根据电路图连接实物图；2.设计电路图；3.家庭电路的安装及正确连接；4.判断通电螺线管中的电流方向或者螺线管的磁极.考点一光学作图例1（2013·遂宁)根据平面镜成像特点在图中作出物体AB在平面镜中所成的像A′B.(′保留作图痕迹）解析：平面镜成的是正立、与物等大的、关于镜面对称的虚像，因此分别作A、B的对称点A′、B′，然后用虚线连接A′与B′两点，并在A′点画上与A相同的箭头.答案：如图所示例2（2013·雅安)“”如图所示是一种称为角反射器的光学装置,有一束激光沿ab方向入射到平面镜S1上.试在图中作出经平面镜S1、S2反射后的光路，并保留必要的作图痕迹.解析：本题考查光的反射作图.先从入射点开始垂直于反射面作出法线，根据反射角等于入射角再画出反射光线，最后标上箭头表示光的传播方向.“”此角反射器的特点是对光线进行两次反射，所以要画出两条反射光线.根据反射定律可知，第二次反射后的光线与初始的入射光线是平行的.答案：如图所示例3（2013·济宁)“小文和小满在探究光的折射规”律时，通过实验收集到一组实验数据：当入射角为45°时，折射角为30°.但粗心的小文没有及时在图中标出折射光线的位置，请你在下图中画出折射光线.根据图示可知光的传播方向改变的角度是_____.解析：本题考查光的折射规律.当光从空气斜射入水中时，折射光线与入射光线分居法线两侧，折射角小于入射角，据此可作出折射光线.由图可知，折射光线的方向改变了15°.答案：如图所示15°例4（2013·聊城)如图所示，a、b分别为一束入射光线和一束出射光线.请画出a经过凹透镜后的折射光线和b对应的入射光线.考点二力学作图例5（2013·连云港)如图所示，物体A静止在斜面上，请画出物体A所受重力及支持力的示意图.解析：本题考查力的示意图.重力的方向总是竖直向下的，大小用G表示，支持力垂直于支持面斜向上，大小用F表示.从物体A的中心开始，分别沿两个力的方向各画出一条线段，并在线段末端标上箭头表示力的方向，再在箭头附近标出力的符号.答案：如图所示例6（2013·泰州)如图所示是一个简易压水机，其中AOB是杠杆，作出动力F1的力臂.解析：本题考查杠杆力臂的作图.画力臂分四步：一找点、二画线、三作垂线段、四标签.找点就是找杠杆的支点，图中为O点；画线是画力的作用线，通过力的作用点沿力的方向画一条直线；作垂线段就是从支点向力的作用线作垂线段；标签就是标注力臂的大小及符号.答案：如图所示解析：本题考查凹透镜三条特殊光线的作图.平行于凹透镜主光轴的光线透过凹透镜后会发散，发散光线的反向延长线过焦点.根据光路的可逆性，a经过凹透镜后的折射光线平行于主光轴；通过凹透镜光心的光线传播方向不改变.答案：如图所示考点三电学作图例7（2013·济宁)小满暑假坐火车去北京，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上“”时，车厢指示灯才会发光，指示牌才会显示厕所有人字样，提醒旅客两个厕所都有人.请你把图中的各元件符号连接成符合上述设计要求的电路图.解析：本题考查电路的设计.只有当两间厕所的门都关上时，即两个开关都闭合时，车厢中的指示牌内的指“”示灯才会发光，指示牌才会显示厕所有人字样.表明两个开关相互影响，其中一个断开，另一个无法控制电路，所以两个开关是串联的关系.答案：如图所示例8（2013·白银)请用笔画线代替导线，将图中元件接入家庭电路，要求：①开关控制电灯后接入；②三孔插座单独接入.解析：本题考查家庭电路的连接.连接三孔插座时要注意：左孔接零线，右孔接火线，上孔接地线.开关控制...
