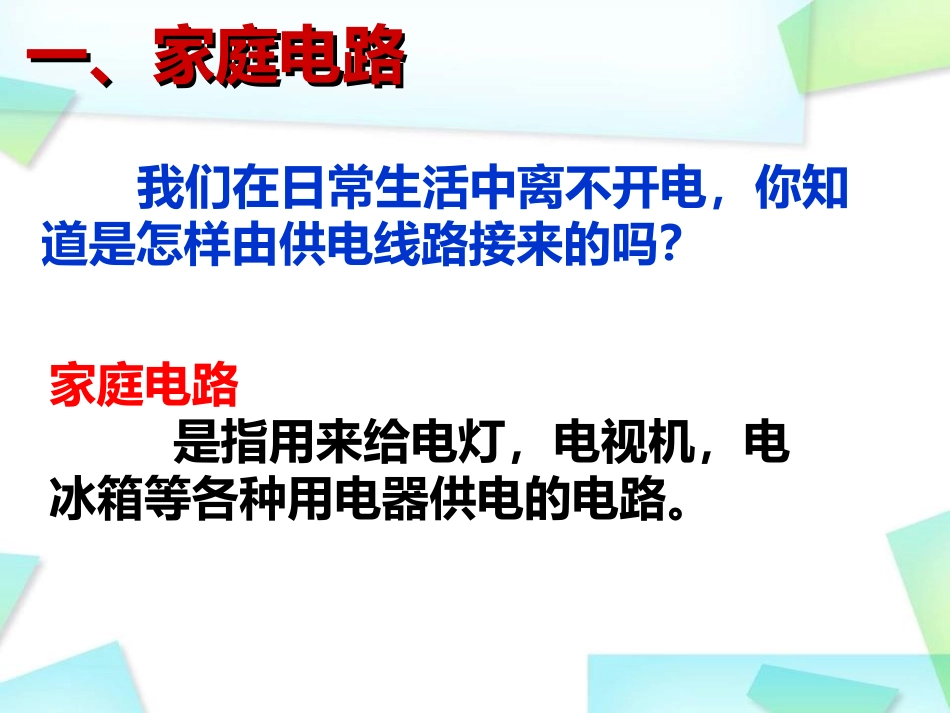

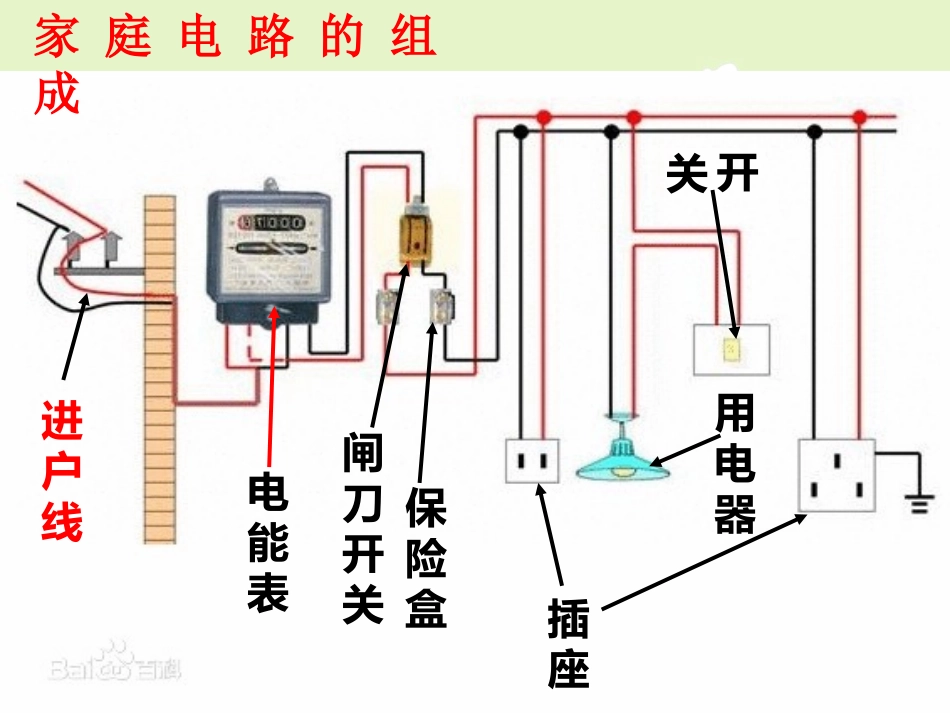

2课时家庭电路是指用来给电灯，电视机，电冰箱等各种用电器供电的电路。一、家庭电路一、家庭电路我们在日常生活中离不开电，你知道是怎样由供电线路接来的吗？开关家庭电路的组成闸刀开关电能表进户线保险盒插座用电器..220V火线零线电能表家庭电路一般由供电线路、电能表、闸刀开关、保险盒、插座、各用电器和开关等几部分构成的。闸刀开关保险丝插座电灯开关左零右火上接地插座和插头：插座中三孔分别接：火线（L）、零线（N）、地线（E）插头分别接：用电器两端，中间插片接用电器金属外壳。电路中电流过大的原因(注意和电阻的区别)⑴发生短路；⑵用电器总功率过大。熔断器：内装保险丝(熔点低的铅锑合金丝)符号：当电路中电流过大（超过规定值）时，自动切断电路，起保险作用。选用：熔丝越粗，熔断电流越大（决不可用铜丝或铁丝代替熔丝）零火220思考：家庭电路中的两根电线，一根叫___线，另一根叫____线。火线和零线之间有___伏的电压。火线和零线用什么来辨别呢？金属笔尖氖管笔尾金属体电阻构造：金属笔尖、电阻、氖管、弹簧、笔尾金属体。作用：辨别火线和零线。使用方法：笔尖金属体接触导体，手一定接触笔尾金属体。但千万不能接触笔尖金属体注意测测测测测测测灯座和灯卡口式螺丝口式火线零线火线零线火线零线火线和零线可以任意连接零线火线火线和零线决不可以接错四、安全用电一定大小的电流通过人体所引起的伤害事故。触电：1、通过人体的安全电流不超过1mA----100mA。2、一般情况下，不高于36V的电压才是安全的。3、家庭电路中的触电事故，都是直接或间接接触火线引起的。触电原因：人的导体，接触带电体时，有电流通过人体。火线零线触电的形式：(1)双线触电大地火线零线(2)单线触电如果人站在绝缘的凳子上，会发生单线触电吗？U高压电弧触电高压危险，请勿靠近高压危险，请勿靠近高压触电的两种形式高压跨步触电雷击注意防雷!!当然，在雷雨天，强大的电流也会------所以象“室外天线”等一定要装设避雷装置，确保安全。潮湿线破损火线露出水触电急救三、人工呼吸一、切断电源二、用干燥的木棒拨开这样可不行我来救你了！啊！明确：人一定要救但必须保证自身的安全。这三种方法行吗？安全用电原则：1、不接触低压带电体2、不靠近高压带电体要警惕本来不应带电的物体带了电，本来该绝缘的物体导了电：1、防止绝缘部分破损2、保持绝缘部分干燥3、避免电线跟其它金属物接触4、要定期检查，及时修理安全用电小结安全用电小结一、对人体安全用电的电压是：二、触电的形式：三、安全用电原则：四、触电的急救方法:不高于36V。单线触电、双线触电电弧触电、跨步电压触电切断电源、用干燥的木棒拨开、人工呼吸不接触低压带电体，不靠近高压带电体尝试练习1：家庭电路接线图：保险、开关接火线；螺口顶部接开关，灯外壳直接接零线（螺旋灯座中：螺旋套只准接零线）；三孔插座中间孔接地线。例题、将图中带开关的电灯和带熔丝盒的三孔插座连入家庭电路中。火线零线地线左零右相（火）
