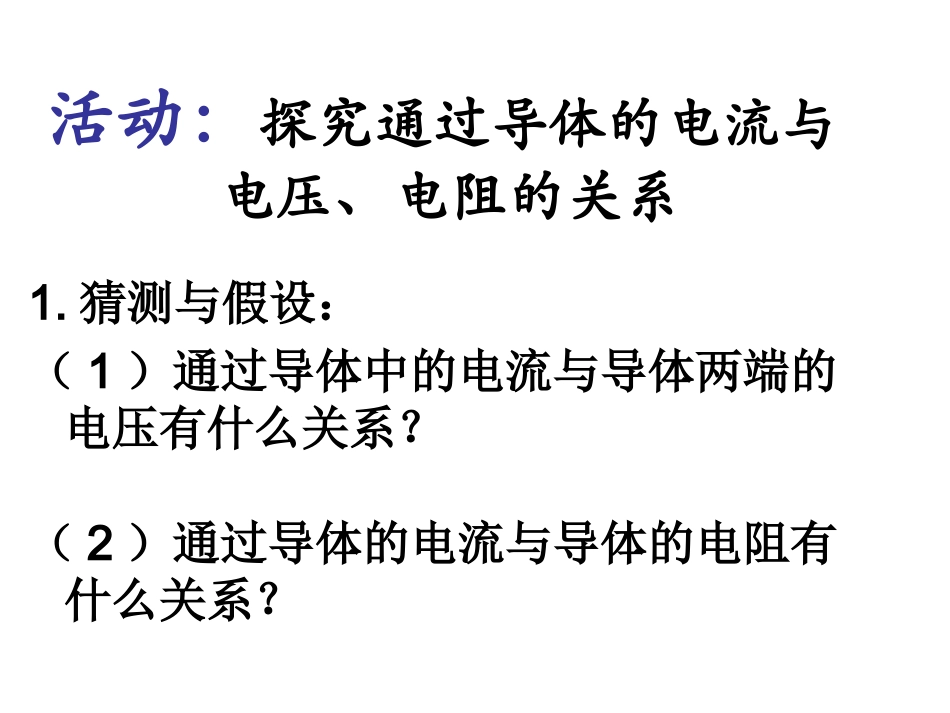

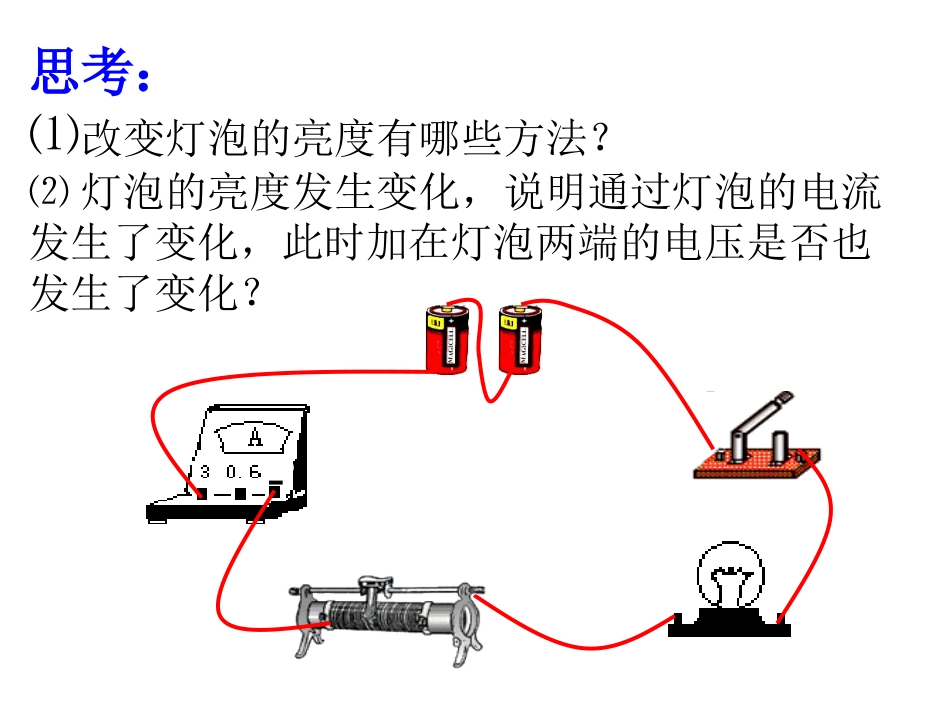

铜山县单集中学周振龙第十四章第三节欧姆定律思考：⑴改变灯泡的亮度有哪些方法？-⑵灯泡的亮度发生变化，说明通过灯泡的电流发生了变化，此时加在灯泡两端的电压是否也发生了变化？活动：探究通过导体的电流与电压、电阻的关系1.猜测与假设：（1）通过导体中的电流与导体两端的电压有什么关系？（2）通过导体的电流与导体的电阻有什么关系？设计活动方案议一议1.探究电压、电阻的变化对电流的影响，应该用2.怎样研究电压对电流的影响？3.怎样研究电阻对电流的影响？控制变量法保持电阻R不变，看改变电压后电流如何变化。保持电压U不变，看改变电阻后电流如何变化。4、实验电路图设计思考：怎样改变导体两端的电压以及导体中的电流呢？你会连接实物电路图吗？探究电流与电压的关系1、应该控制一定，改变。2、滑动变阻器的作用＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿3、实验记录：实验结论：———————————————————R=5Ω实验序号U/VI/A10.521.031.5RU改变导体两端的电压研究电流与电阻的关系1、应该控制＿＿＿＿一定，改变＿＿＿＿＿＿＿＿。2、滑动变阻器的作用＿＿＿＿＿＿＿＿＿＿＿＿＿。3、实验记录：实验结论：＿＿＿＿＿＿＿＿＿U=1.5V实验序号R/ΩI/A15210315UR保持电阻两端的电压一定实验注意事项•1、连结电路的过程中，开关必须处于＿＿状态。•2、在接通电路前，滑动变阻器的滑片要放在＿＿＿＿＿＿＿＿位置。•3、相互协作，分块连接电路，最后拼装。•4、移动滑片时，先观察电压表的示数。•5、读数完毕后，及时断开开关。断开有效阻值最大信息快递试验数据处理方法也可用图像法：用描点的方法将试验的数据在坐标纸上反映出来。U/V请画出课本第96页图14-12的图线。导体中的电流跟导体两端的电压成正比,跟导体的电阻成反比综合以上两个方面的因素,我们得到如下结论：实验结论：——欧姆定律1、当电阻一定时，导体中的电流跟导体两端的电压成正比2、当电压一定时，导体中的电流跟导体的电阻成反比.欧姆定律注意：1.公式中I用_____作为单位；U用_____作为单位；电阻R用_____作为单位。VΩ2.公式中的三个量必须是同一时间、同一段电路上的电流、电压和电阻。A公式RUI例题1如图所示，R=10Ω，电源电压为2V，求通过R的电流为？当电源电压为4V时，通过电阻R的电流又是多少？R思考：本题的解答过程，对你有什么启示？•例题2家庭电路使用的是交流电，当通过人体的电流达到50mA时，就会导致人呼吸麻痹、心室颤动。人体的电阻在正常情况下约为2kΩ，请算一算此时加在人体上的电压是多大？人体的安全电压为36V，试估算出允许通过人体的最大电流。牛刀小试－－请你运用欧姆定律解答下面的问题：441、某导体两端的电压为2V时，通过导体的电流为500mA，此导体的电阻为_____Ω。切断电源后导体两端的电压为零，此时导体的电阻为_______Ω。2.小明用下图电路研究“电流与电阻的关系”。在连接电路时，开关必须＿＿＿，在开关闭合前，应将滑动变阻器的滑片移到___________（选填“最左端”或“最右端”）；闭合开关，调节滑动变阻器使电压表的示数为6V，当把此时的5Ω电阻换成10Ω的电阻接入电路，进行实验探究，则下一步应进行的操作是：__________________________________。断开最右端调节滑动变阻器，使电阻两端的电压仍为6V•3.由欧姆定律可导出变形式，对•此表达式，下面说法中正确的是()•A.加在导体两端的电压越大，则导体的电阻越大•B.通过导体的电流越大，则导体的电阻越小•C.导体的电阻是导体本身的一种性质，跟电压、电流无关•D.导线的电阻在电流减小到零时非常大RUIIURC
