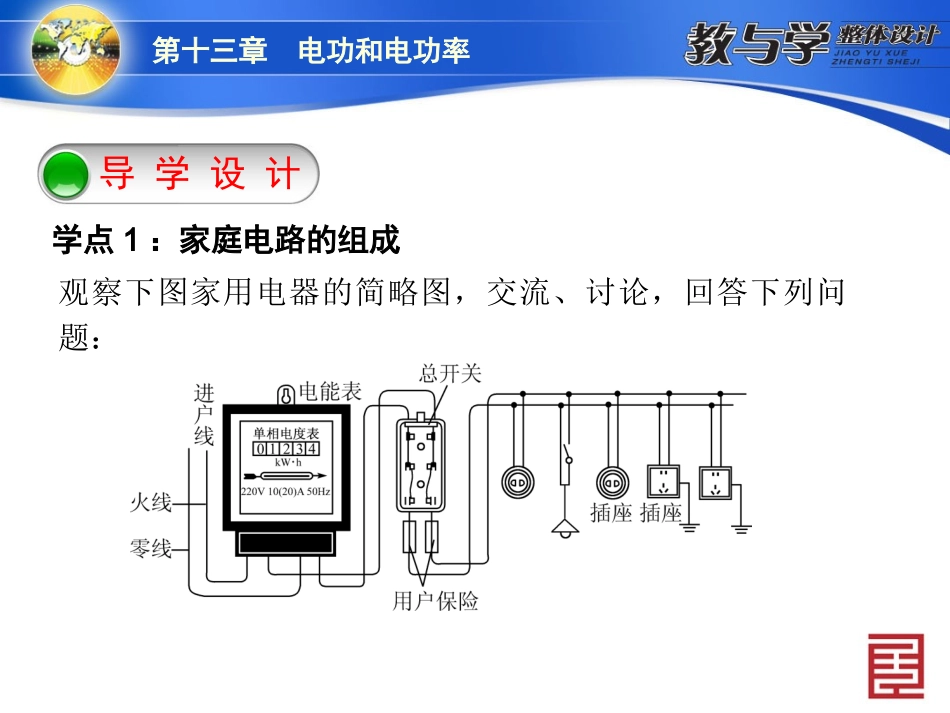

物理新课标（BS）·九年级全一册第十三章电功和电功率第5节家庭电路导学设计导学设计应用示例应用示例课堂小结课堂小结当堂检测当堂检测导学设计学点1：家庭电路的组成观察下图家用电器的简略图，交流、讨论，回答下列问题：第十三章电功和电功率问题1：家庭电路由________、________、________、________、________和________等组成。问题2：进户线由户外低压输电线上引来，其中一根叫________，另一根叫________。正确情况下________与大地之间没有电压，________与________之间有220V电压。为了安全，有的家用电器所用的三孔插座还要加接一根________线。第十三章电功和电功率进户线电能表总开关保护设备用电器导线零线火线零线零线火线地问题3：电能表安装在所有用电器__________，用来度量家庭所消耗的__________“的多少，电能表上220V”的含义是___________________________，参数10A(20A)中10A表明_______________________，20A表明_______________________。该电能表所能容纳的家用电器的最大总功率为__________。问题4：总开关安装在电能表__________(“”“”选填前或后)，用来控制__________。总开关及保险设备内都装有______________，以确保用电安全。现在的建筑中，常用__________代替闸刀开关和熔丝，当电流过大时自动断开，保证用电安全。第十三章电功和电功率之前电能适用于电压220V的电路中电能表的基本电流为10A额定最大电流是20A2200W后整个电路熔丝(或保险丝)空气开关第十三章电功和电功率问题5：电灯和插座都____联在由火线和零线组成的电源上，控制电灯的开关____联在____线与电灯之间。并串火第十三章电功和电功率自学教材P125、126，观察下面图片，回答下列问题：问题1：当家用电器过多时，电路中的总电阻变____，总电流变____，导线会因过热而烧坏，甚至引起火灾。为了避免事故的发生，我们可以在电路中____联熔丝，熔丝一般用熔点____________(“”“”选填较高或较低)的铅锑合金制成，当电流通过过大时，会由于发热而迅速熔断，应用了___________________的原理。学点2：熔丝的作用小大较低电流的热效应串第十三章电功和电功率问题2：熔丝的规格常用它的____________表示，当通过它的电流____________额定电流时，熔丝能正常工作；如果电流超过它的____________达到它的____________，它就迅速熔断以保护电路。问题3：选用熔丝时，应该使它的额定电流________________电路中最大的正常工作电流。熔丝装进特制的瓷盒，就成了熔断器，一般安装在闸刀开关的____________。现在的家庭电路中，一般用________________________和____________取代闸刀开关和用户保险(熔丝)。等于或稍大于下方低压断路器(空气开关)漏电保护器额定电流小于或等于熔断电流额定电流第十三章电功和电功率问题4：观察如图所示的三孔插座，交流讨论：三孔插座的接法一般是：左孔接________线，右孔接_______线，上孔接________线。________插孔对应的脚与家用电器的金属外壳连通，可以把电器外壳的电荷导向大地，人接触外壳就没有危险了。零火地接地第十三章电功和电功率[知识拓展]三孔插头与该用电器的外壳相连的脚比其他的脚较长是因为插入插头时，通过地线先与大地接通，拔出插头时，通过地线最后离开大地，这样比较安全。类型一家庭电路的组成和各部分的作用例12013·聊城中考某家庭电路的组成如图13－5－3所示，下列说法正确的是()应用示例第十三章电功和电功率D图13－5－3第十三章电功和电功率A．图中的三个插座是串联的B．控制灯泡的开关要接在零线与灯泡之间C．小彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D．有金属外壳的家用电器必须使用三孔插座，以确保安全点评家庭电路的组成和各部分的作用是中考的考点之一，家庭电路中，电灯和开关串联，且开关安装在火线上；各用电器和插座间是并联的；两孔插座的接法是左零右火；大功率用电器为了保证安全，必须接三孔插座，接法是：左零右火上接地。第十三章电功和电功率类型二熔丝的作用及选取例2根据表中所提供的数据，可以确定适宜制作保险丝的是()金属铅铜铁钨长为1m、横截面积为1mm2的导线在20℃时的电阻/Ω0.2060....
