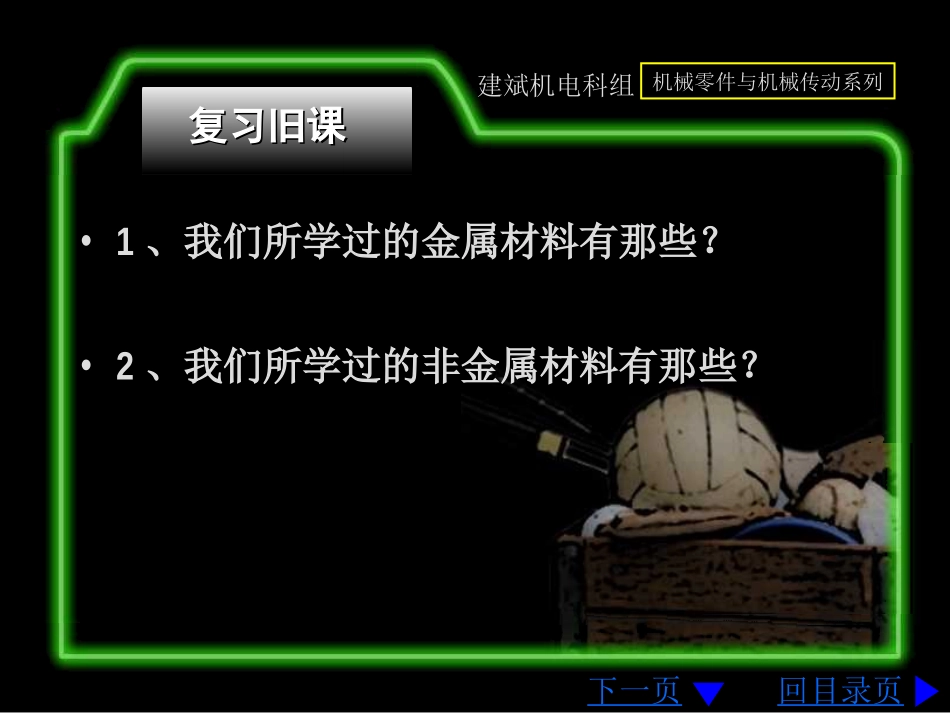

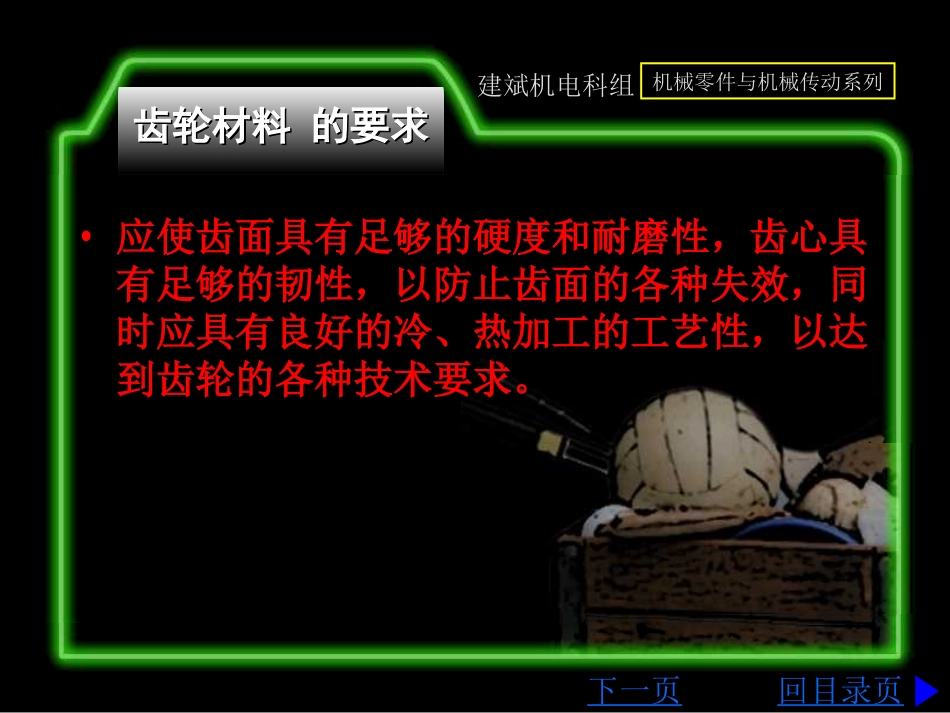

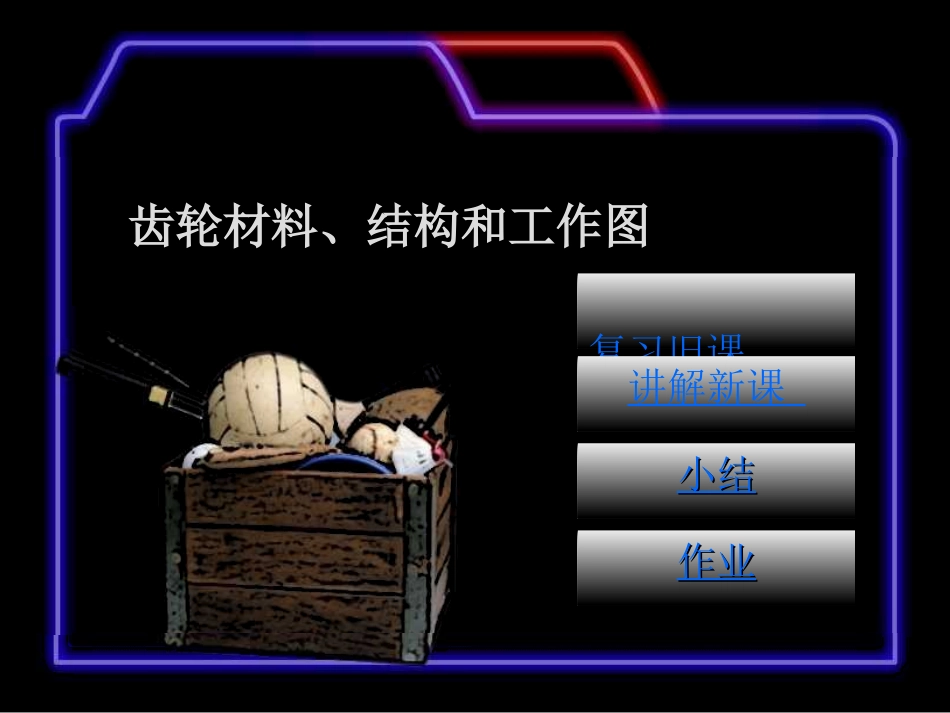

齿轮材料、结构和工作图复习旧课讲解新课小结小结作业作业建斌机电科组机械零件与机械传动系列•1、我们所学过的金属材料有那些？•2、我们所学过的非金属材料有那些？复习旧课复习旧课回目录页下一页建斌机电科组机械零件与机械传动系列齿轮材料的要求齿轮材料的要求•应使齿面具有足够的硬度和耐磨性，齿心具有足够的韧性，以防止齿面的各种失效，同时应具有良好的冷、热加工的工艺性，以达到齿轮的各种技术要求。回目录页下一页建斌机电科组机械零件与机械传动系列常用材料及其特点常用材料及其特点•一、锻钢材料内部组织形成有利的锻纹方向，提高了齿轮的强度。★大多数齿轮都采用锻钢。软齿面齿轮软齿面齿轮硬齿面齿轮硬齿面齿轮都采用中碳优质钢和中碳合金钢锻造正火或调质表面淬火下一页回目录页建斌机电科组机械零件与机械传动系列•二、铸钢•当齿轮直径d〉400mm，结构复杂，锻造有困难时，可采用铸钢一般需要经正火处理，以消除铸件内部残余应力。常用材料及其特点常用材料及其特点下一页回目录页建斌机电科组机械零件与机械传动系列•三、铸铁成本低，铸造方便适合用于低速、载荷不太大、冲击小的场合。•四、非金属材料布质、木质、塑料、尼龙、适于高速轻载。常用材料及其特点常用材料及其特点下一页回目录页建斌机电科组机械零件与机械传动系列齿轮的结构齿轮的结构回目录页齿轮结构的确齿轮结构的确定原则：定原则：减轻齿轮的质减轻齿轮的质量、节省原材量、节省原材料、降低生产料、降低生产成本，但要符成本，但要符合工作要求。合工作要求。下一页建斌机电科组机械零件与机械传动系列齿轮轴齿轮轴齿轮齿轮回目录页当圆柱齿轮的齿根圆至键槽底部的距离当圆柱齿轮的齿根圆至键槽底部的距离xx≤(2~2.5)mn,≤(2~2.5)mn,或当圆锥齿轮小端的的齿或当圆锥齿轮小端的的齿根圆至键槽底部的距离根圆至键槽底部的距离x≤(2~2.5)x≤(2~2.5)ｍ时ｍ时,,应将齿轮与轴制成一体应将齿轮与轴制成一体,,称为齿轮轴。称为齿轮轴。下一页建斌机电科组机械零件与机械传动系列实心式实心式齿轮齿轮回目录页当齿轮的齿顶圆直径当齿轮的齿顶圆直径dda≤200mma≤200mm时时,,可采可采用实体式结构用实体式结构,,如图所示。这种结构型式如图所示。这种结构型式的齿轮常用锻钢制造。的齿轮常用锻钢制造。下一页建斌机电科组机械零件与机械传动系列腹板式腹板式齿轮齿轮回目录页当齿轮的齿顶圆当齿轮的齿顶圆dda=200~500mma=200~500mm时时,,可采可采用腹板式结构用腹板式结构,,如图所示。这种结构的齿如图所示。这种结构的齿轮一般多用锻钢制造，其各部分尺寸由图轮一般多用锻钢制造，其各部分尺寸由图中经验值确定。中经验值确定。下一页建斌机电科组机械零件与机械传动系列轮辐式齿轮轮辐式齿轮回目录页当齿轮的齿顶直径当齿轮的齿顶直径dda>500mma>500mm时，可采用时，可采用轮辐式结构，如图所示。这种结构的齿轮轮辐式结构，如图所示。这种结构的齿轮常采用铸钢或铸铁制造，其各部分尺寸按常采用铸钢或铸铁制造，其各部分尺寸按图中经验值公式确定。图中经验值公式确定。下一页建斌机电科组机械零件与机械传动系列齿轮工作图的绘制齿轮工作图的绘制•1、齿轮工作图的要求•齿轮工作图主要由一组视图、齿轮参数和技术要求三部分组成。•视图：应能完整的表达齿轮的几何尺寸，并符合国家标准的相关规定•齿轮参数：包含制造检验齿轮的相关数据。•技术要求：提出制造时对材料、热处理及其它应达到的要求。回目录页下一页建斌机电科组机械零件与机械传动系列识读齿轮工作图识读齿轮工作图回目录页下一页建斌机电科组机械零件与机械传动系列识读齿轮工作图识读齿轮工作图回目录页下一页建斌机电科组机械零件与机械传动系列识读齿轮工作图识读齿轮工作图回目录页下一页建斌机电科组机械零件与机械传动系列识读齿轮工作图识读齿轮工作图回目录页下一页建斌机电科组机械零件与机械传动系列齿轮的润滑齿轮的润滑回目录页11润滑方式：润滑方式：浸油润滑和喷油润滑浸油润滑和喷油润滑。一般根。一般根据齿轮的圆周速度来确定常用哪一种方式。据齿轮的圆周速度来确定常用哪一种方式。１）浸油润滑...
