第12讲第二章-民用建筑-第一节工业与民用建筑工程的分类、组成和构造（二） VIP免费

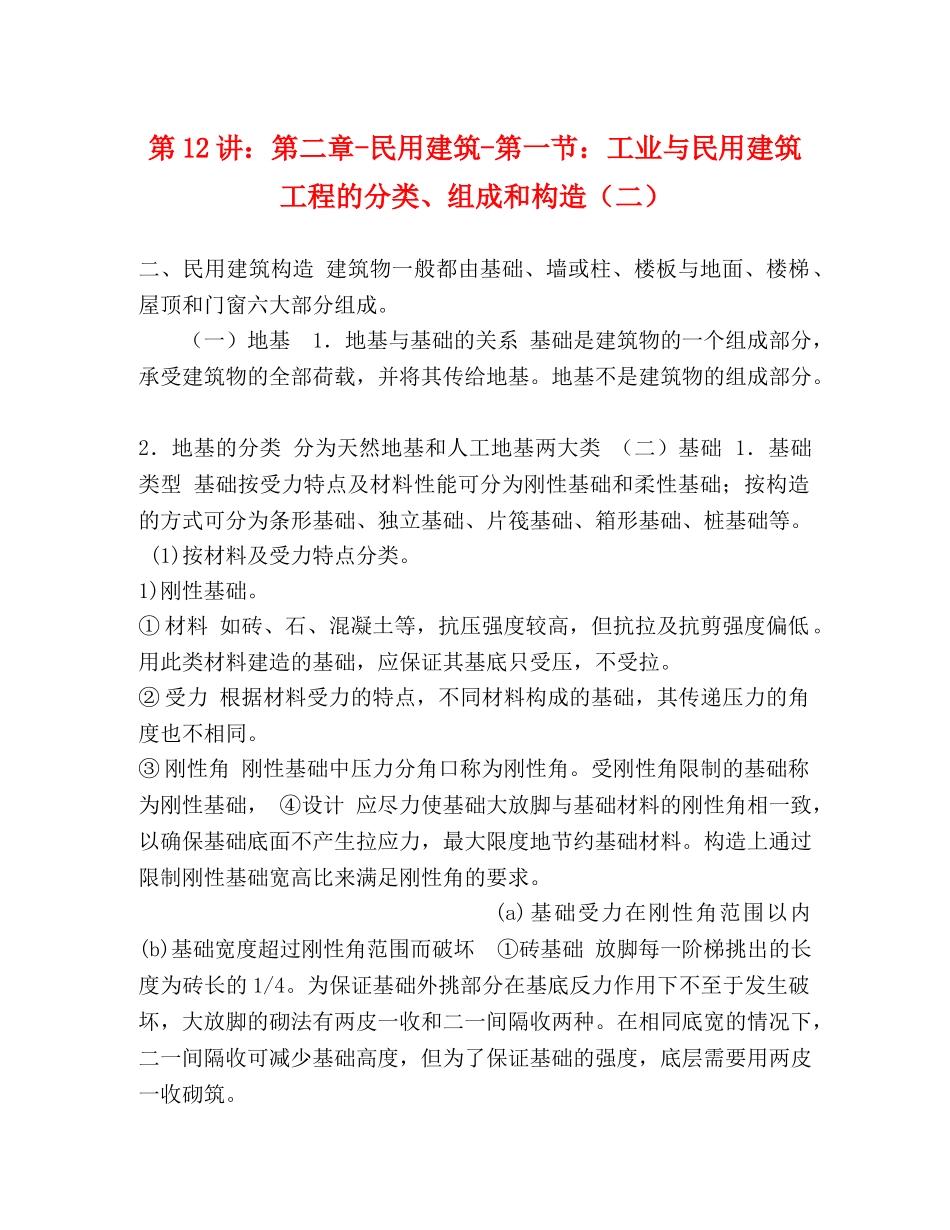

第12讲：第二章-民用建筑-第一节：工业与民用建筑工程的分类、组成和构造（二）二、民用建筑构造建筑物一般都由基础、墙或柱、楼板与地面、楼梯、屋顶和门窗六大部分组成。（一）地基1．地基与基础的关系基础是建筑物的一个组成部分，承受建筑物的全部荷载，并将其传给地基。地基不是建筑物的组成部分。2．地基的分类分为天然地基和人工地基两大类（二）基础1．基础类型基础按受力特点及材料性能可分为刚性基础和柔性基础；按构造的方式可分为条形基础、独立基础、片筏基础、箱形基础、桩基础等。(1)按材料及受力特点分类。1)刚性基础。①材料如砖、石、混凝土等，抗压强度较高，但抗拉及抗剪强度偏低。用此类材料建造的基础，应保证其基底只受压，不受拉。②受力根据材料受力的特点，不同材料构成的基础，其传递压力的角度也不相同。③刚性角刚性基础中压力分角口称为刚性角。受刚性角限制的基础称为刚性基础，④设计应尽力使基础大放脚与基础材料的刚性角相一致，以确保基础底面不产生拉应力，最大限度地节约基础材料。构造上通过限制刚性基础宽高比来满足刚性角的要求。(a)基础受力在刚性角范围以内(b)基础宽度超过刚性角范围而破坏①砖基础放脚每一阶梯挑出的长度为砖长的1/4。为保证基础外挑部分在基底反力作用下不至于发生破坏，大放脚的砌法有两皮一收和二一间隔收两种。在相同底宽的情况下，二一间隔收可减少基础高度，但为了保证基础的强度，底层需要用两皮一收砌筑。此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。②灰土基础灰与土的体积比为2:8或3:7。灰土每层需铺22～25cm，夯至15cm为一步。3层以下建筑灰土可做两步，3层以上建筑可做三步。由于灰土基础抗冻、耐水性能差，所以灰土基础适用于地下水位较低的地区，并与其他材料基础共用，充当基础垫层。③三合土基础三合土基础是由石灰、砂、骨料（碎石或碎砖）按体积比1:2:4或1:3:6加水拌和夯实而成，每层虚铺22cm，夯至15cm。三合土基础宽不应小于600mm，高不小于300mm，三合土基础一般多用于地下水位较低的4层以下的民用建筑工程中。④毛石基础毛石基础是由强度较高而未风化的毛石和砂浆砌筑而成。它具有抗压强度高、抗冻、耐水、经济等特点。毛石基础的断面尺寸多为阶梯形，并常与砖基础共用，用作砖基础的底层。为了保证锁结力，每一阶梯宜用3排或3排以上的毛石砌筑。由于毛石尺寸较大，毛石基础的宽度及台阶高度不应小于400mm。⑤混凝土基础混凝土基础具有坚固、耐久、刚性角大，可根据需要任意改变形状的特点，常用于地下水位高，受冰冻影响的建筑物。⑥毛石混凝土基础在混凝土基础中加入毛石，且毛石体积不超过总体积的20%～30%，称为毛石混凝土基础。300mm以上可做砌筑毛石。毛石混凝土基础阶梯高度一般不得小于300mm。如基础体积较大，为了节约混凝土用量，在浇灌混凝土时，可掺入毛石，做成毛石混凝土基础。2)柔性基础。刚性基础缺点刚性基础受其刚性角的限制，基础埋深大，材料消耗和挖方量大，工期长。柔性基础做法在混凝土基础底部配置受力钢筋，利用钢筋抗拉，这样基础可以承受弯矩，也就不受刚性角的限制，所以钢筋混凝土基础也称为柔性基础。刚性基础优点相同条件下，采用钢筋混凝土基础比混凝土基础可节省大量的混凝土材料和挖土工程量。此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。柔性基础构造钢筋混凝土基础断面可做成锥形，最薄处高度不小于200mm;也可做成阶梯形，每踏步高300～500mm。通常情况下，钢筋混凝土基础下面设有素混凝土垫层，厚度100mm左右；无垫层时，钢筋保护层不宜小于70mm，以保护受力钢筋不受锈蚀。(a)混凝土基础与钢筋混凝土基础比较(b)基础配筋情况【2020真题】关于刚性基础的说法，正确的是（）。A.刚性基础基底主要承受拉应力B.通常使基础大放脚与基础材料的刚性角一致C.刚性角受工程地质性质影响，与基础宽高比无关D.刚性角受设计尺寸影响，与基础材质无关【答案】B【解析】A错误，刚性基础基底只受压力不受拉力；B正确，应尽力使基础大放脚与基础材料的刚性角相一致，以确保基础底面不产...
