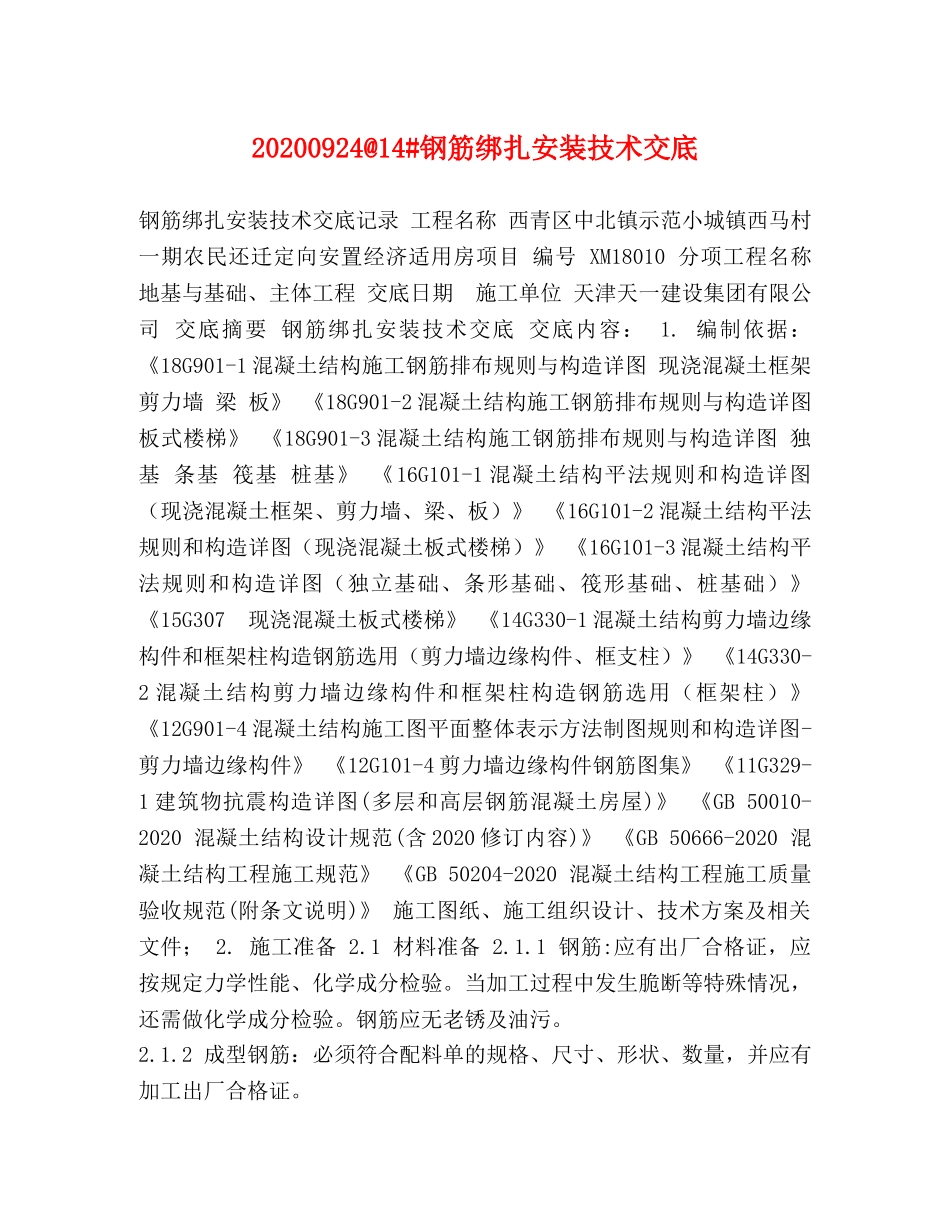

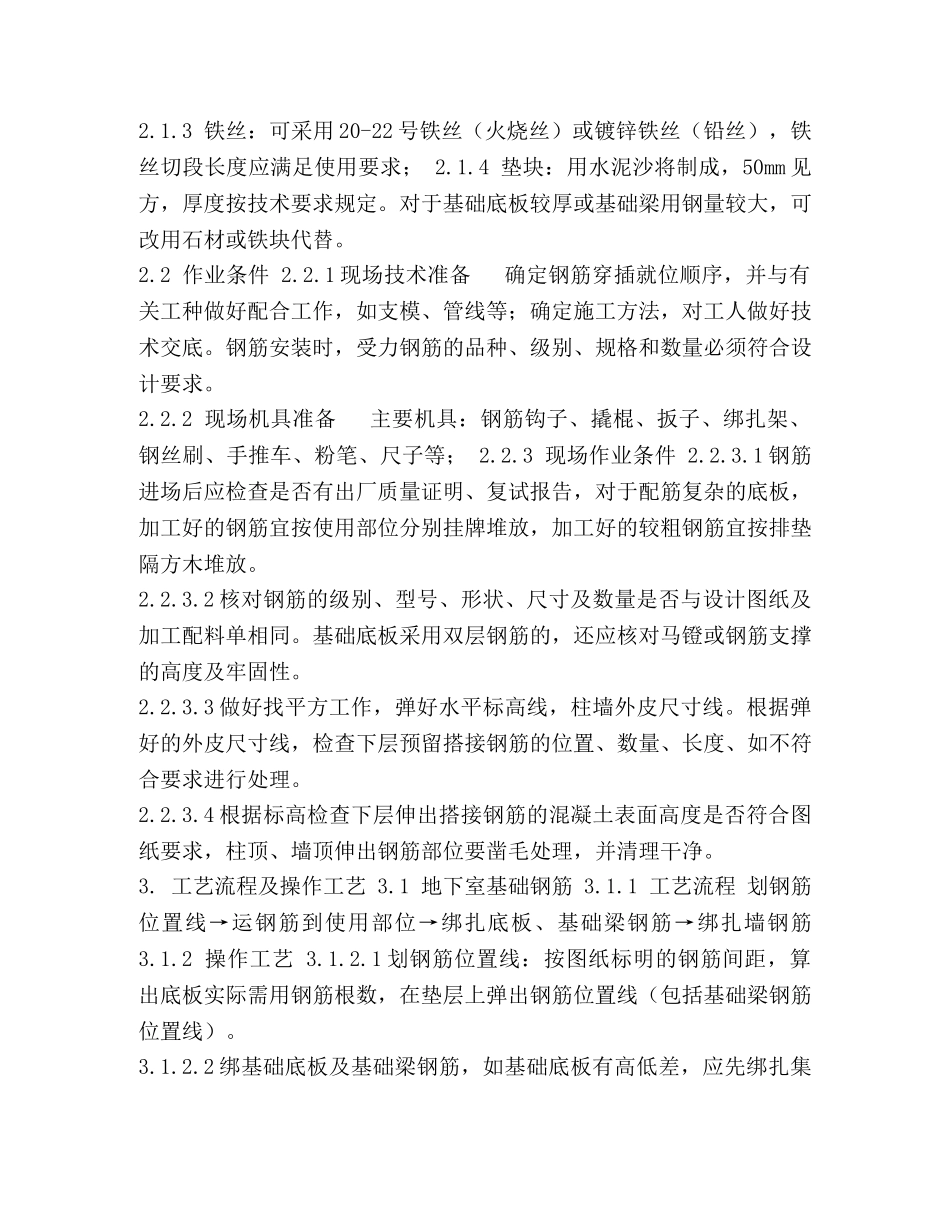

20200924@14#钢筋绑扎安装技术交底钢筋绑扎安装技术交底记录工程名称西青区中北镇示范小城镇西马村一期农民还迁定向安置经济适用房项目编号XM18010分项工程名称地基与基础、主体工程交底日期施工单位天津天一建设集团有限公司交底摘要钢筋绑扎安装技术交底交底内容：1.编制依据：《18G901-1混凝土结构施工钢筋排布规则与构造详图现浇混凝土框架剪力墙梁板》《18G901-2混凝土结构施工钢筋排布规则与构造详图板式楼梯》《18G901-3混凝土结构施工钢筋排布规则与构造详图独基条基筏基桩基》《16G101-1混凝土结构平法规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》《16G101-2混凝土结构平法规则和构造详图（现浇混凝土板式楼梯）》《16G101-3混凝土结构平法规则和构造详图（独立基础、条形基础、筏形基础、桩基础）》《15G307现浇混凝土板式楼梯》《14G330-1混凝土结构剪力墙边缘构件和框架柱构造钢筋选用（剪力墙边缘构件、框支柱）》《14G330-2混凝土结构剪力墙边缘构件和框架柱构造钢筋选用（框架柱）》《12G901-4混凝土结构施工图平面整体表示方法制图规则和构造详图-剪力墙边缘构件》《12G101-4剪力墙边缘构件钢筋图集》《11G329-1建筑物抗震构造详图(多层和高层钢筋混凝土房屋)》《GB50010-2020混凝土结构设计规范(含2020修订内容)》《GB50666-2020混凝土结构工程施工规范》《GB50204-2020混凝土结构工程施工质量验收规范(附条文说明)》施工图纸、施工组织设计、技术方案及相关文件；2.施工准备2.1材料准备2.1.1钢筋:应有出厂合格证，应按规定力学性能、化学成分检验。当加工过程中发生脆断等特殊情况，还需做化学成分检验。钢筋应无老锈及油污。2.1.2成型钢筋：必须符合配料单的规格、尺寸、形状、数量，并应有加工出厂合格证。此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。2.1.3铁丝：可采用20-22号铁丝（火烧丝）或镀锌铁丝（铅丝），铁丝切段长度应满足使用要求；2.1.4垫块：用水泥沙将制成，50mm见方，厚度按技术要求规定。对于基础底板较厚或基础梁用钢量较大，可改用石材或铁块代替。2.2作业条件2.2.1现场技术准备确定钢筋穿插就位顺序，并与有关工种做好配合工作，如支模、管线等；确定施工方法，对工人做好技术交底。钢筋安装时，受力钢筋的品种、级别、规格和数量必须符合设计要求。2.2.2现场机具准备主要机具：钢筋钩子、撬棍、扳子、绑扎架、钢丝刷、手推车、粉笔、尺子等；2.2.3现场作业条件2.2.3.1钢筋进场后应检查是否有出厂质量证明、复试报告，对于配筋复杂的底板，加工好的钢筋宜按使用部位分别挂牌堆放，加工好的较粗钢筋宜按排垫隔方木堆放。2.2.3.2核对钢筋的级别、型号、形状、尺寸及数量是否与设计图纸及加工配料单相同。基础底板采用双层钢筋的，还应核对马镫或钢筋支撑的高度及牢固性。2.2.3.3做好找平方工作，弹好水平标高线，柱墙外皮尺寸线。根据弹好的外皮尺寸线，检查下层预留搭接钢筋的位置、数量、长度、如不符合要求进行处理。2.2.3.4根据标高检查下层伸出搭接钢筋的混凝土表面高度是否符合图纸要求，柱顶、墙顶伸出钢筋部位要凿毛处理，并清理干净。3.工艺流程及操作工艺3.1地下室基础钢筋3.1.1工艺流程划钢筋位置线→运钢筋到使用部位→绑扎底板、基础梁钢筋→绑扎墙钢筋3.1.2操作工艺3.1.2.1划钢筋位置线：按图纸标明的钢筋间距，算出底板实际需用钢筋根数，在垫层上弹出钢筋位置线（包括基础梁钢筋位置线）。3.1.2.2绑基础底板及基础梁钢筋，如基础底板有高低差，应先绑扎集此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。水坑、电梯井等较底部为钢筋，在绑扎上部钢筋；1、按弹线的钢筋位置线，先铺底板下层钢筋，根据地板受力情况，决定下层钢筋哪个方向钢筋在下，一般情况现铺短向钢筋，在铺长向钢筋。如底板下皮钢筋不止一层，两层钢筋应留有间距，间距取25mm、两排钢筋直径数值较大者。可用等规格的钢筋斜向铺垫分隔间距1m左右为宜。2、钢筋绑扎时，靠近外围两行的相交点满绑，中间部分可相隔交错绑扎，双向受力的钢筋所有交点必须满绑。如纵横钢筋...
