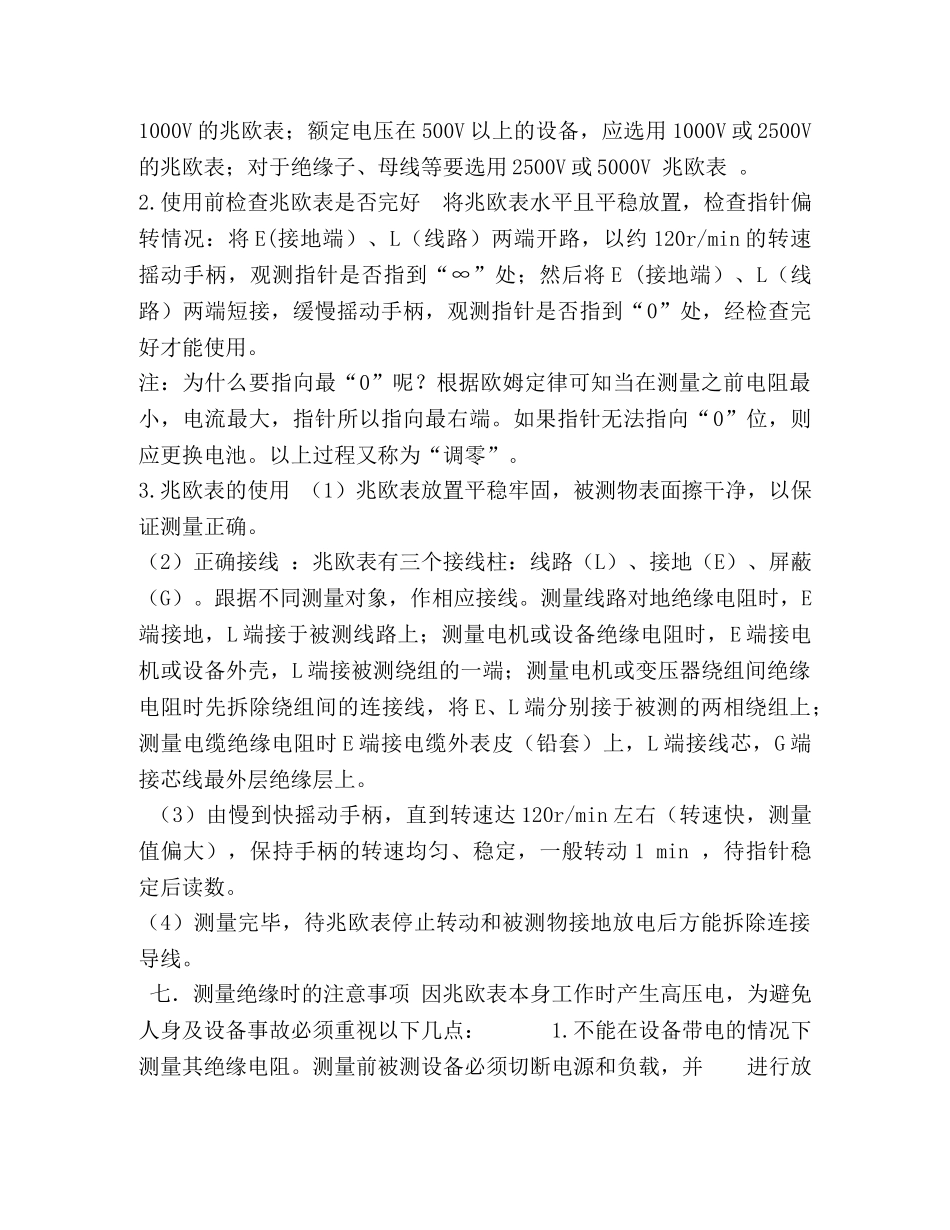

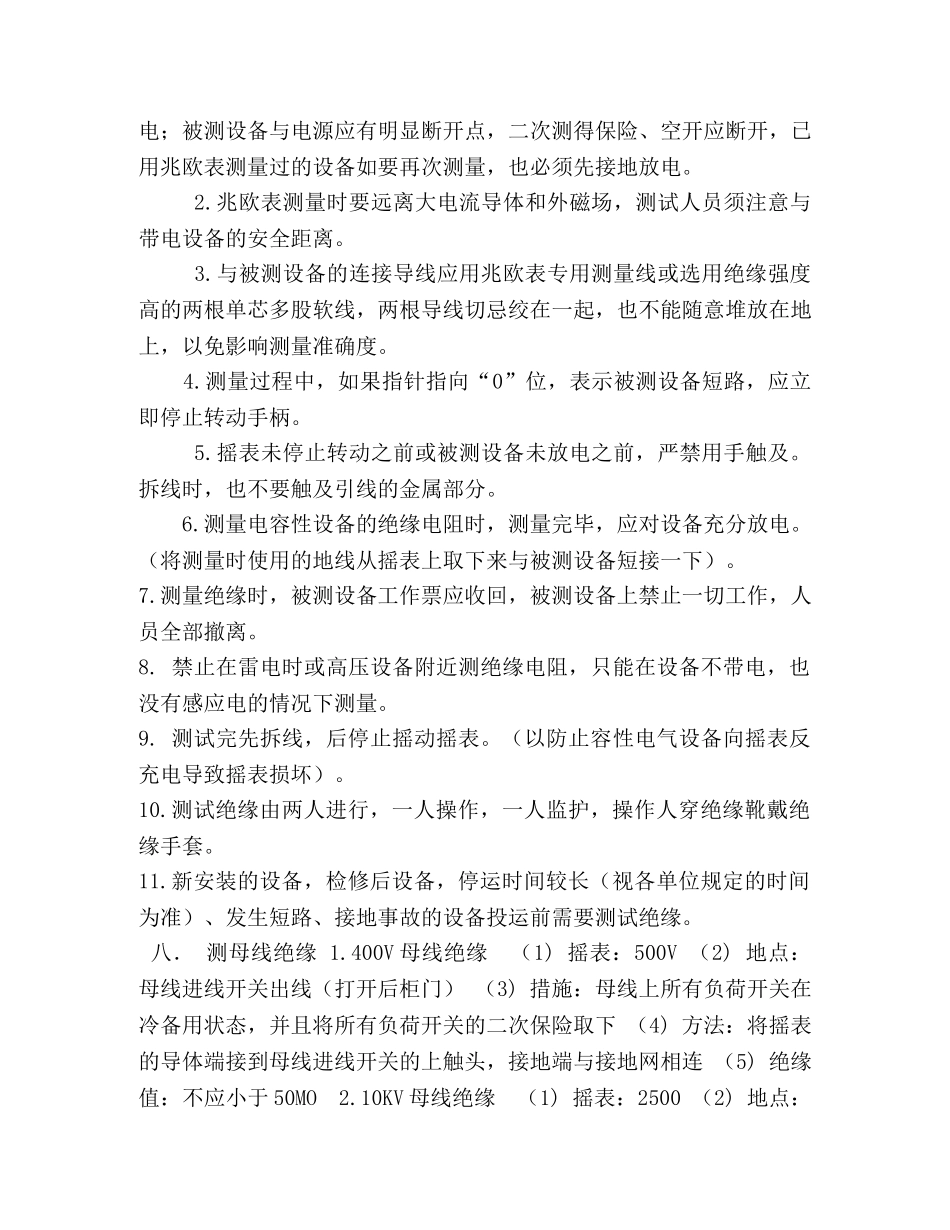

电气设备绝缘测试电气设备绝缘测试一．绝缘的概念和作用1.概念：所谓绝缘就是使用不导电的物质将带电体隔离或包裹起来，以对触电起保护作用的一种安全措施。简单的说电气设备绝缘电阻的大小就是隔离电压的能力。2.作用：防止电气设备短路和接地，保证电气设备与线路的安全运行，防止人身触电事故的发生。二．绝缘电阻的概念加直流电压于电介质（电缆或电机绕组），经过一定时间（60S）后，流过电介质的泄漏电流对应的电阻称绝缘电阻。注：泄漏电流：在没有故障的情况下，流入大地或电路中外部导电部分的电流。三．为什么要测绝缘因为电动机或其他电气设备停用或备用时间较长时，由于受潮或有大量积灰，影响电气设备的绝缘；长期使用的电气设备，绝缘也有可能老化，端线松弛。测量电气设备的绝缘就能发现这些问题，以便及时采取措施，不影响电气设备的运行或切换使用。注：受潮怎么影响绝缘？当被测电气设备表面吸潮或瓷绝缘表面形成水膜会使泄漏电流增加使绝缘电阻显著降低而影响绝缘。四．绝缘电阻的测试工具五．摇表也称兆欧表，主要用于测量电气设备的绝缘电阻。它是由交流发电机倍压整流电路、表头等部件组成。摇表摇动时，产生直流电压。当绝缘材料加上一定电压后，绝缘材料中就会流过极其微弱的电流，这个电流由三部分组成，即电容电流、吸收电流和泄漏电流。摇表产生的直流电压与泄漏电流之比为绝缘电阻，用摇表检查绝缘材料是否合格的试验叫绝缘电阻试验，它能发现绝缘材料是否受潮、损伤、老化，从而发现设备缺陷。六．兆欧表的使用1.正确选用兆欧表兆欧表的额定电压应根据被测电气设备的额定电压来选择。测量500V以下的设备，选用500V或此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。1000V的兆欧表；额定电压在500V以上的设备，应选用1000V或2500V的兆欧表；对于绝缘子、母线等要选用2500V或5000V兆欧表。2.使用前检查兆欧表是否完好将兆欧表水平且平稳放置，检查指针偏转情况：将E(接地端）、L（线路）两端开路，以约120r/min的转速摇动手柄，观测指针是否指到“∞”处；然后将E(接地端）、L（线路）两端短接，缓慢摇动手柄，观测指针是否指到“0”处，经检查完好才能使用。注：为什么要指向最“0”呢？根据欧姆定律可知当在测量之前电阻最小，电流最大，指针所以指向最右端。如果指针无法指向“0”位，则应更换电池。以上过程又称为“调零”。3.兆欧表的使用（1）兆欧表放置平稳牢固，被测物表面擦干净，以保证测量正确。（2）正确接线：兆欧表有三个接线柱：线路（L）、接地（E）、屏蔽（G）。跟据不同测量对象，作相应接线。测量线路对地绝缘电阻时，E端接地，L端接于被测线路上；测量电机或设备绝缘电阻时，E端接电机或设备外壳，L端接被测绕组的一端；测量电机或变压器绕组间绝缘电阻时先拆除绕组间的连接线，将E、L端分别接于被测的两相绕组上；测量电缆绝缘电阻时E端接电缆外表皮（铅套）上，L端接线芯，G端接芯线最外层绝缘层上。（3）由慢到快摇动手柄，直到转速达120r/min左右（转速快，测量值偏大），保持手柄的转速均匀、稳定，一般转动1min，待指针稳定后读数。（4）测量完毕，待兆欧表停止转动和被测物接地放电后方能拆除连接导线。七．测量绝缘时的注意事项因兆欧表本身工作时产生高压电，为避免人身及设备事故必须重视以下几点：1.不能在设备带电的情况下测量其绝缘电阻。测量前被测设备必须切断电源和负载，并进行放此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。电；被测设备与电源应有明显断开点，二次测得保险、空开应断开，已用兆欧表测量过的设备如要再次测量，也必须先接地放电。2.兆欧表测量时要远离大电流导体和外磁场，测试人员须注意与带电设备的安全距离。3.与被测设备的连接导线应用兆欧表专用测量线或选用绝缘强度高的两根单芯多股软线，两根导线切忌绞在一起，也不能随意堆放在地上，以免影响测量准确度。4.测量过程中，如果指针指向“0”位，表示被测设备短路，应立即停止转动手柄。5.摇表未停止转动之前或被测设备未放电之前，严禁用手触及。拆线时，也...
