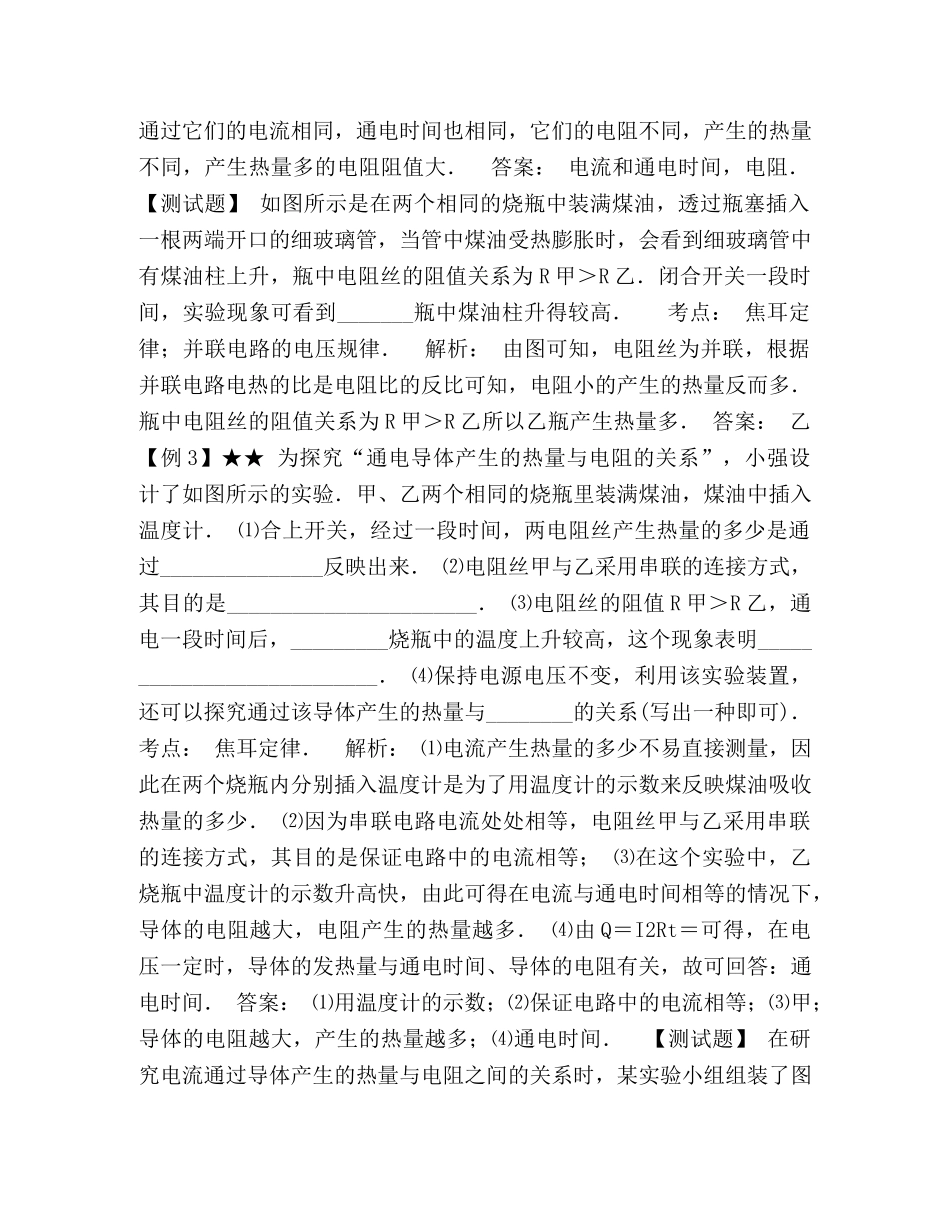

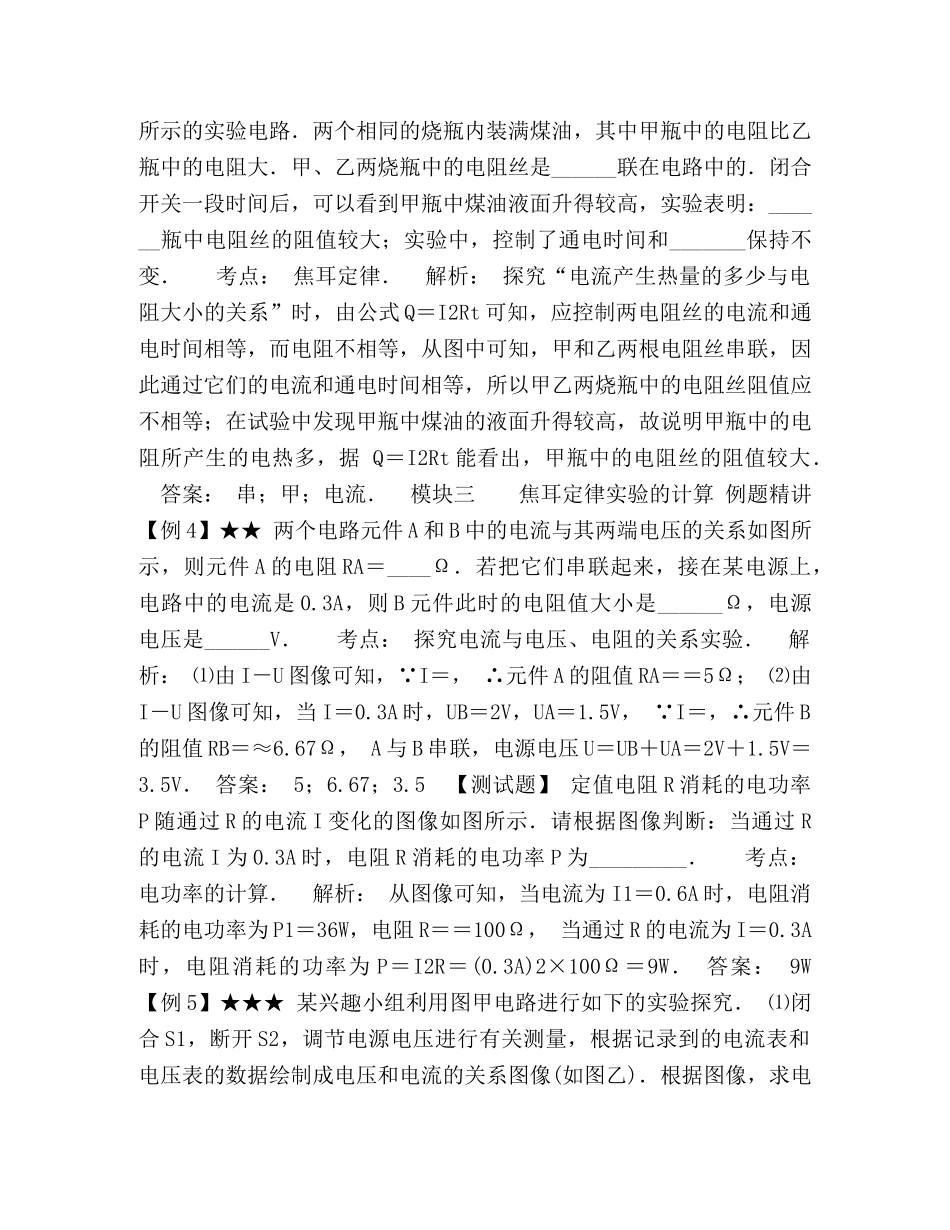

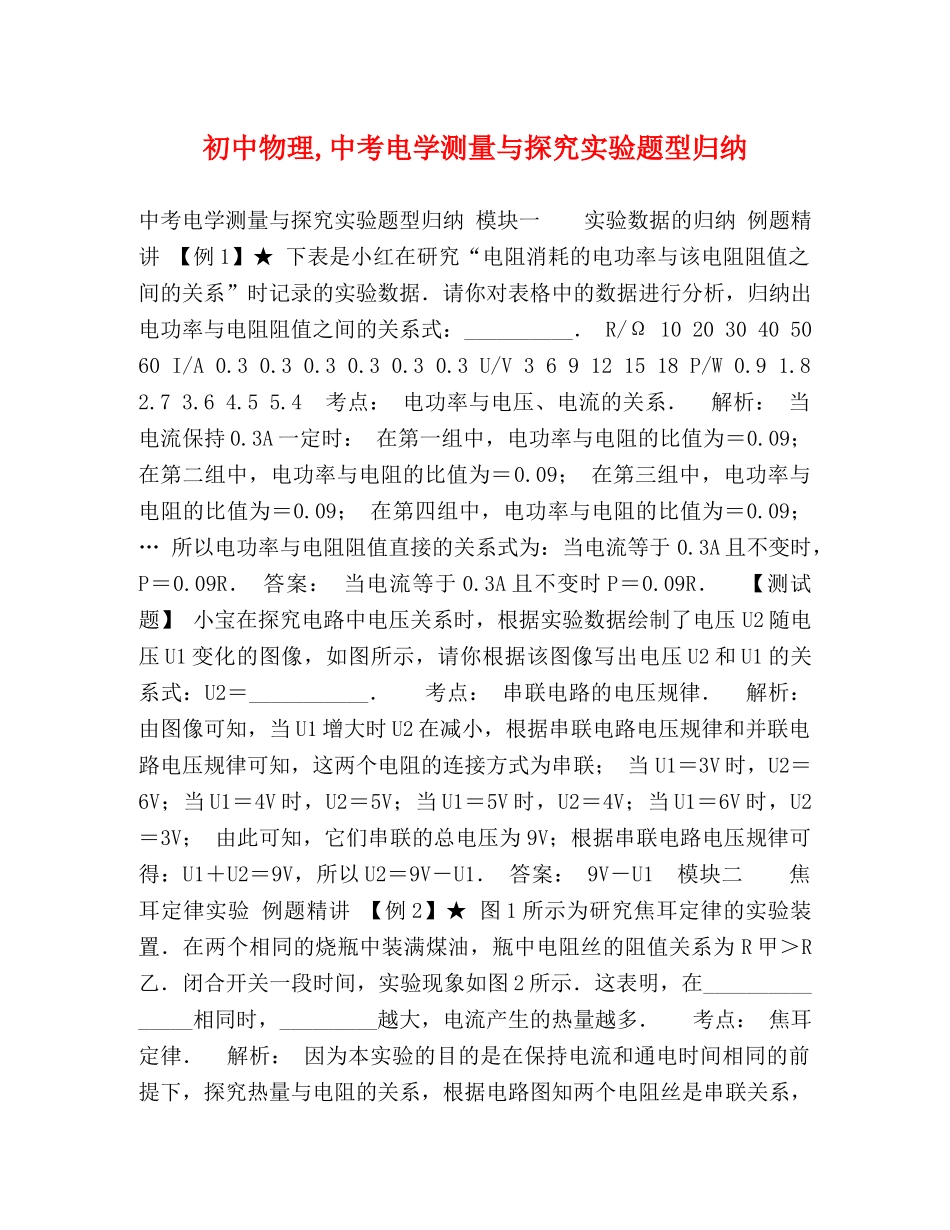

初中物理,中考电学测量与探究实验题型归纳中考电学测量与探究实验题型归纳模块一实验数据的归纳例题精讲【例1】★下表是小红在研究“电阻消耗的电功率与该电阻阻值之间的关系”时记录的实验数据．请你对表格中的数据进行分析，归纳出电功率与电阻阻值之间的关系式：__________．R/Ω102030405060I/A0.30.30.30.30.30.3U/V369121518P/W0.91.82.73.64.55.4考点：电功率与电压、电流的关系．解析：当电流保持0.3A一定时：在第一组中，电功率与电阻的比值为＝0.09；在第二组中，电功率与电阻的比值为＝0.09；在第三组中，电功率与电阻的比值为＝0.09；在第四组中，电功率与电阻的比值为＝0.09；…所以电功率与电阻阻值直接的关系式为：当电流等于0.3A且不变时，P＝0.09R．答案：当电流等于0.3A且不变时P＝0.09R．【测试题】小宝在探究电路中电压关系时，根据实验数据绘制了电压U2随电压U1变化的图像，如图所示，请你根据该图像写出电压U2和U1的关系式：U2＝___________．考点：串联电路的电压规律．解析：由图像可知，当U1增大时U2在减小，根据串联电路电压规律和并联电路电压规律可知，这两个电阻的连接方式为串联；当U1＝3V时，U2＝6V；当U1＝4V时，U2＝5V；当U1＝5V时，U2＝4V；当U1＝6V时，U2＝3V；由此可知，它们串联的总电压为9V；根据串联电路电压规律可得：U1＋U2＝9V，所以U2＝9V－U1．答案：9V－U1模块二焦耳定律实验例题精讲【例2】★图1所示为研究焦耳定律的实验装置．在两个相同的烧瓶中装满煤油，瓶中电阻丝的阻值关系为R甲＞R乙．闭合开关一段时间，实验现象如图2所示．这表明，在_______________相同时，_________越大，电流产生的热量越多．考点：焦耳定律．解析：因为本实验的目的是在保持电流和通电时间相同的前提下，探究热量与电阻的关系，根据电路图知两个电阻丝是串联关系，此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。通过它们的电流相同，通电时间也相同，它们的电阻不同，产生的热量不同，产生热量多的电阻阻值大．答案：电流和通电时间，电阻．【测试题】如图所示是在两个相同的烧瓶中装满煤油，透过瓶塞插入一根两端开口的细玻璃管，当管中煤油受热膨胀时，会看到细玻璃管中有煤油柱上升，瓶中电阻丝的阻值关系为R甲＞R乙．闭合开关一段时间，实验现象可看到_______瓶中煤油柱升得较高．考点：焦耳定律；并联电路的电压规律．解析：由图可知，电阻丝为并联，根据并联电路电热的比是电阻比的反比可知，电阻小的产生的热量反而多．瓶中电阻丝的阻值关系为R甲＞R乙所以乙瓶产生热量多．答案：乙【例3】★★为探究“通电导体产生的热量与电阻的关系”，小强设计了如图所示的实验．甲、乙两个相同的烧瓶里装满煤油，煤油中插入温度计．⑴合上开关，经过一段时间，两电阻丝产生热量的多少是通过_______________反映出来．⑵电阻丝甲与乙采用串联的连接方式，其目的是_______________________．⑶电阻丝的阻值R甲＞R乙，通电一段时间后，_________烧瓶中的温度上升较高，这个现象表明___________________________．⑷保持电源电压不变，利用该实验装置，还可以探究通过该导体产生的热量与________的关系(写出一种即可)．考点：焦耳定律．解析：⑴电流产生热量的多少不易直接测量，因此在两个烧瓶内分别插入温度计是为了用温度计的示数来反映煤油吸收热量的多少．⑵因为串联电路电流处处相等，电阻丝甲与乙采用串联的连接方式，其目的是保证电路中的电流相等；⑶在这个实验中，乙烧瓶中温度计的示数升高快，由此可得在电流与通电时间相等的情况下，导体的电阻越大，电阻产生的热量越多．⑷由Q＝I2Rt＝可得，在电压一定时，导体的发热量与通电时间、导体的电阻有关，故可回答：通电时间．答案：⑴用温度计的示数；⑵保证电路中的电流相等；⑶甲；导体的电阻越大，产生的热量越多；⑷通电时间．【测试题】在研究电流通过导体产生的热量与电阻之间的关系时，某实验小组组装了图此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。所示的实验电路．两个相同的烧瓶内装满煤油，其中甲瓶中的...
