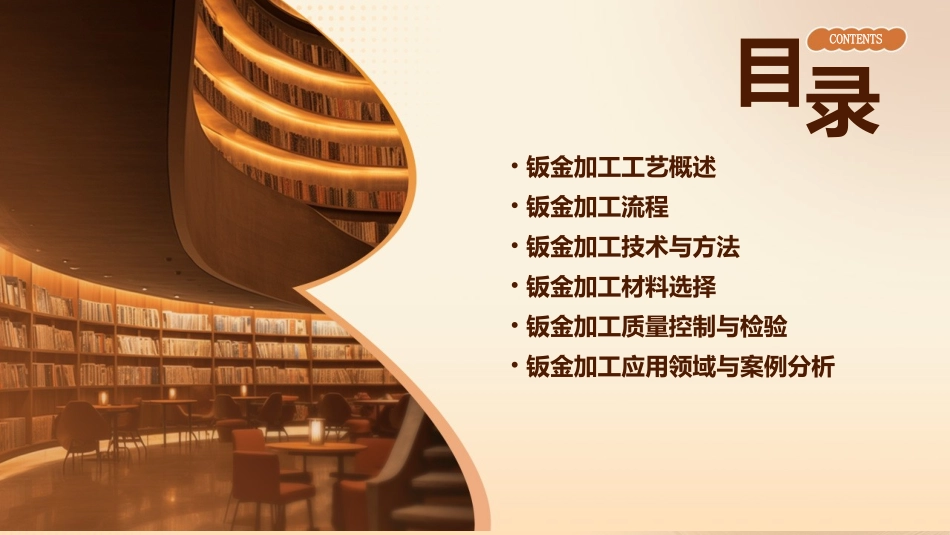

THEFIRSTLESSONOFTHESCHOOLYEAR钣金加工工艺介绍张课件目CONTENTS•钣金加工工艺概述•钣金加工流程•钣金加工技术与方法•钣金加工材料选择•钣金加工质量控制与检验•钣金加工应用领域与案例分析录01钣金加工工艺概述钣金加工是指将金属板材、管材和型材通过切割、折弯、冲压、焊接等方式加工成所需形状和尺寸的零件或组件的过程。钣金加工具有灵活性高、适应性强、生产效率高、成本低等优点，广泛应用于航空、汽车、家电、建筑等各个行业。定义与特点特点定义钣金加工能够根据产品设计的需要，制造出各种形状和规格的零件，满足产品功能需求。满足产品功能需求提高产品质量降低生产成本促进产业发展通过精确的钣金加工，可以保证产品零件的尺寸精度和形位公差，从而提高产品质量。钣金加工可以采用批量生产方式，提高生产效率，降低生产成本。钣金加工是许多产业的重要组成部分，其技术的发展和应用对于促进产业发展具有重要意义。钣金加工的重要性钣金加工的历史与发展历史回顾钣金加工技术的发展可以追溯到20世纪初，随着工业革命的推进，钣金加工逐渐成为制造业中的重要技术之一。技术进步随着科技的不断进步，钣金加工技术也不断创新和发展，出现了许多新的加工方法和设备，如激光切割、数控折弯、自动化焊接等。未来展望未来，随着新材料和新工艺的出现，钣金加工技术将更加先进和智能化，将为制造业的发展带来更多机遇和挑战。01钣金加工流程010204下料下料是钣金加工的第一道工序，也是非常重要的环节。下料的主要目的是将原材料切割成所需的形状和尺寸，为后续的加工提供基础。下料的方法有多种，包括剪切、激光切割、等离子切割等。下料精度和切割质量对后续的加工和产品质量有着直接的影响。03折弯是将切割好的材料弯曲成所需的形状和角度。折弯的方法有机械折弯和数控折弯两种，其中数控折弯精度更高，适用于复杂形状的加工。折弯过程中需要考虑材料的弯曲半径、弯曲角度、折弯顺序等因素。折弯过程中需要注意防止材料变形、开裂等问题。折弯冲孔是在钣金件上加工孔洞的工艺。冲孔的方法有机械冲孔和数控冲孔两种，其中数控冲孔精度更高，适用于复杂形状的加工。冲孔过程中需要注意孔洞的位置、大小、数量等因素，同时需要防止材料变形、开裂等问题。冲孔后需要进行去毛刺和打磨等处理，以确保产品质量。01020304冲孔焊接是将多个钣金件连接在一起的工艺。焊接过程中需要注意焊接质量、焊接强度、焊接美观度等问题。焊接焊接的方法有多种，包括熔化焊、压力焊、钎焊等。焊接后需要进行去毛刺和打磨等处理，以确保产品质量。01去毛刺与打磨是钣金加工中必不可少的环节。02去毛刺的目的是去除材料边缘的毛刺和飞边，防止产品在使用过程中出现刮伤或卡滞等问题。03打磨的目的是使产品表面更加光滑、平整，提高产品的外观质量和表面硬度。04去毛刺与打磨的方法有多种，包括手工去毛刺、机械去毛刺、打磨机打磨等。去毛刺与打磨01钣金加工技术与方法高效、高精度、高速度激光切割是利用高能激光束照射在钣金材料表面，使材料迅速熔化、汽化或达到点燃点，同时以高速气流将熔化或燃烧的材料吹走，使切割缝隙边缘整齐、光滑，具有高精度和高效率。激光切割高效率、高精度、高速度等离子切割是利用高温等离子弧将钣金材料局部熔化，同时以高速气流将熔化的材料吹走，形成切割缝隙。等离子切割具有较高的切割速度和精度，适用于各种厚度的钣金材料。等离子切割高精度、环保、适用范围广水切割是利用高压水流对钣金材料进行切割，水流速度和压力可以根据不同材料进行调整。水切割具有高精度、环保和适用范围广等特点，适用于各种材质和厚度的钣金材料。水切割高效、高精度、大批量加工数控冲压是利用数控技术控制冲压机的冲头进行冲压加工，可以对各种形状的钣金零件进行高效、高精度的加工。数控冲压适用于大批量加工，具有高效、高精度和低成本等特点。数控冲压强度高、连接可靠、应用广泛焊接技术是将两块钣金材料通过熔融的方式连接在一起，具有强度高、连接可靠等特点。焊接技术广泛应用于各种钣金结构的制造和维修中，如汽车车身、船舶、航空航天等领域。焊接技术01钣金...
