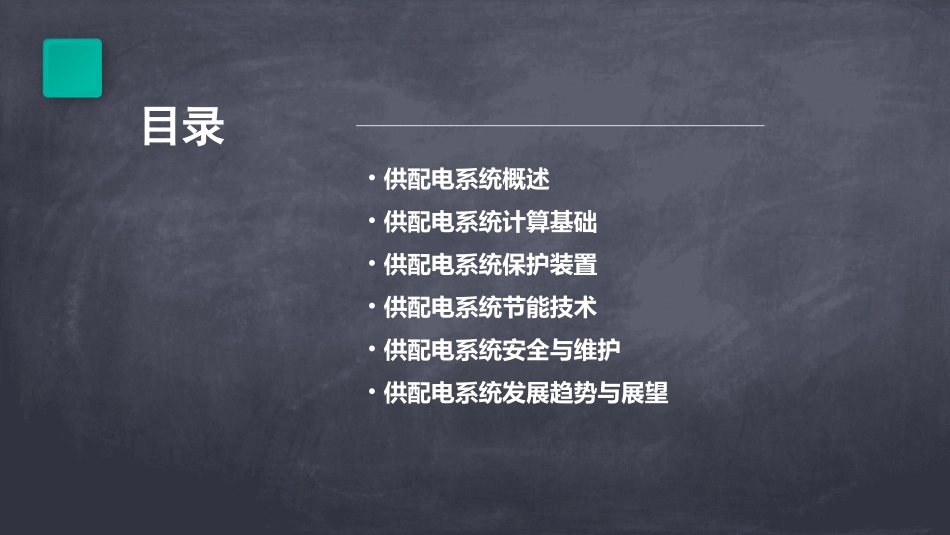

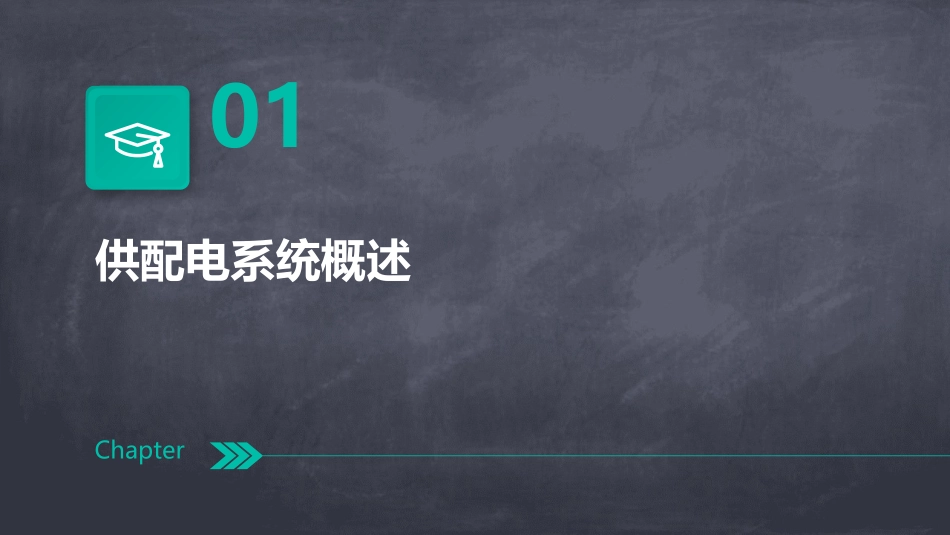

供配电系统计算基础课件目录•供配电系统概述•供配电系统计算基础•供配电系统保护装置•供配电系统节能技术•供配电系统安全与维护•供配电系统发展趋势与展望01供配电系统概述Chapter供配电系统是负责将电能从电源输送到用户的系统，由发电、输电、变电、配电和用电等环节组成。供配电系统是电力系统的重要组成部分，负责将电能从发电厂或电源传输到用户端。该系统由多个环节组成，包括发电、输电、变电、配电和用电等，每个环节都有其特定的功能和作用。总结词详细描述供配电系统的定义与组成VS供配电系统对于保障社会生产和人民生活具有重要意义，是经济发展的重要支撑。详细描述供配电系统是社会生产和人民生活的重要基础设施，它为各行各业提供必要的电能，保障了社会的正常运转。同时，随着经济的发展和人民生活水平的提高，对供配电系统的依赖程度也越来越高，供配电系统的稳定性和可靠性直接影响到经济的发展和社会的进步。总结词供配电系统的重要性•总结词：供配电系统应满足安全性、可靠性、经济性和环保性等基本要求。•详细描述：供配电系统在设计、建设和运行过程中需要满足一系列基本要求。首先，安全性是供配电系统的首要要求，必须采取各种措施保证系统的安全稳定运行，避免发生人身伤亡和重大设备事故。其次，可靠性是供配电系统的核心要求，必须保证系统在规定的时间内能够不间断地提供电能，以满足用户的需求。此外，经济性也是供配电系统需要考虑的重要因素，应在保证安全可靠的前提下，合理规划和管理系统，降低建设和运行成本。最后，环保性是当前社会关注的热点问题，供配电系统在建设和运行过程中应采取各种措施减少对环境的负面影响，实现可持续发展。供配电系统的基本要求02供配电系统计算基础Chapter根据设备功率和使用时间，采用需要系数法、利用系数法等计算方法，确定电力负荷。计算方法计算内容注意事项包括有功功率、无功功率、视在功率、功率因数等的计算。考虑设备的同时使用系数、功率因数、线路损耗等因素，确保计算的准确性。030201电力负荷计算根据供配电系统的网络参数和短路故障条件，采用欧姆法或迭代法等计算方法，确定短路电流。计算方法包括短路点的三相短路电流、单相短路电流、两相短路电流等的计算。计算内容考虑系统的阻抗、电源电动势和短路容量的影响，确保计算的可靠性。注意事项短路电流计算电气设备的选择与校验选择原则根据供配电系统的运行要求和短路电流计算结果，选择合适的电气设备，如断路器、熔断器、隔离开关等。校验内容对所选电气设备进行动稳定性和热稳定性的校验，确保其在短路故障条件下能够安全运行。注意事项考虑设备的安装环境和使用条件，确保设备的安全性和可靠性。根据供配电系统的负荷电流和允许电压降，采用经济电流密度法等计算方法，确定导线的截面积。计算方法包括相线截面积、中性线截面积、保护线截面积等的计算。计算内容考虑导线的材料、允许载流量、敷设方式等因素，确保计算的实用性和经济性。注意事项供配电系统导线截面积的计算03供配电系统保护装置Chapter断路器是一种重要的供配电系统保护装置，用于在电流超过预定值时断开电路。总结词断路器通常由触点、灭弧装置和操作机构组成，能够在短路或过载等异常情况下迅速断开电路，保护设备和人身安全。详细描述断路器有多种类型，包括框架式、塑壳式和微型断路器等，根据不同的应用场景选择合适的断路器类型和规格。总结词框架式断路器适用于大容量电路，塑壳式断路器适用于中小容量电路，微型断路器则适用于家用和类似用途的配电线路。详细描述断路器熔断器是一种通过熔融断开电路的保护装置，用于防止电流过大引起的火灾等事故。熔断器由熔体和熔管组成，当电流超过预定值时，熔体会因发热而熔断，断开电路。熔断器的选择和使用需根据电路的额定电流和负载特性进行。熔断器详细描述总结词总结词继电器是一种通过控制电流来控制电路通断的自动装置，常用于实现远程控制和自动保护功能。详细描述继电器由电磁铁、触点和弹簧等部分组成，通过输入信号控制电磁铁的吸合或释放，从而控制电路的通断。继电器有多种类型，如时间继电器、电流继...
