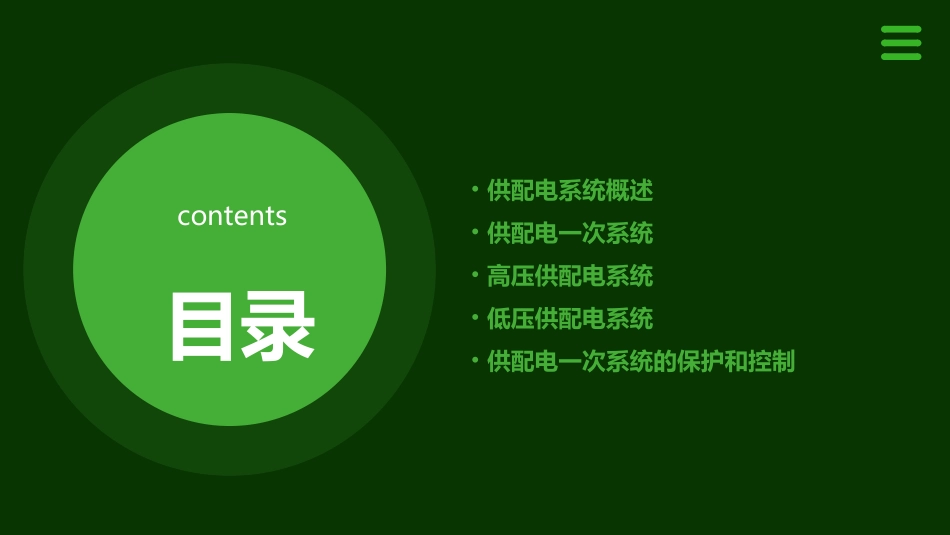

供配电一次系统课件目录contents•供配电系统概述•供配电一次系统•高压供配电系统•低压供配电系统•供配电一次系统的保护和控制CHAPTER供配电系统概述01供配电系统是指将电能从电源输送到用户的系统，包括发电、输电、配电等环节。定义供配电系统主要由电源、变电所、输电线路和配电线路等部分组成。组成供配电系统的定义与组成供配电系统是社会经济发展的重要基础设施，为各行各业提供电力支持。保障社会经济发展提高生活质量维护社会稳定供配电系统保障居民生活用电需求，提高人们的生活质量。电力供应的稳定对于维护社会稳定具有重要意义。030201供配电系统的重要性供配电系统应具备高度的安全性和可靠性，确保电力供应不间断。安全可靠供配电系统应注重节能降耗，提高能源利用效率，降低运行成本。经济节能供配电系统的建设和运行应符合环境保护要求，减少对环境的负面影响。环境保护供配电系统的基本要求CHAPTER供配电一次系统02电源输配电线路负荷开关设备一次系统的组成01020304提供电能，包括发电机、变压器等。传输电能，包括电缆、架空线路等。消耗电能，如电动机、照明设备等。控制和保护系统，如断路器、隔离开关等。一次系统的设备将机械能转换为电能。升压或降压电能，以适应不同负荷的需求。控制和保护系统，如断路器、隔离开关等。将高电压和大电流转换为低电压和小电流，便于测量和保护。发电机变压器开关设备互感器电源和负荷都接在一条母线上，简单可靠。单母线接线电源和负荷分别接在两条母线上，便于扩建和维护。双母线接线电源和负荷形成环状网络，提高供电可靠性。环网接线一次系统的接线方式一次系统的运行方式正常运行方式按照系统设计容量和规定的技术条件运行。检修运行方式部分设备停运进行检修时，采取相应的措施确保供电可靠性。事故运行方式发生事故时，采取相应的措施确保重要负荷的供电。CHAPTER高压供配电系统03提供电能，包括发电机、变压器等。电源用于控制和保护电源，包括高压开关柜、低压开关柜等。开关柜将电能从电源传输到负载，包括架空线路、电缆等。配电线路消耗电能，包括电动机、照明设备等。负载高压供配电系统的组成用于控制和保护高压电源，包括断路器、隔离开关、接地开关等。高压开关柜变压器电流互感器和电压互感器避雷器将高压电转换为低压电，或反之亦然。用于测量和保护系统中的电流和电压。用于保护系统免受雷电过电压的损害。高压供配电系统的设备双母线接线将电源和负载分别连接到两个母线上，适用于大容量系统。单母线接线将所有电源和负载连接到一个母线上，适用于小容量系统。环网接线将电源和负载连接到一个环形的网络中，适用于可靠性要求较高的系统。高压供配电系统的接线方式所有设备都在正常状态下运行。正常运行方式部分设备在检修状态下运行，其他设备正常运行。检修运行方式备用设备在备用状态下运行，其他设备正常运行。备用运行方式高压供配电系统的运行方式CHAPTER低压供配电系统04提供电能，包括发电机、变压器等。电源用于电能的分配，包括开关柜、配电箱等。配电设备用于传输电能，包括电缆、导线等。线路用于保护供配电系统免受过载、短路等故障的影响，包括断路器、熔断器等。保护设备低压供配电系统的组成用于电能的分配和保护，是低压供配电系统中的重要设备。低压开关柜用于电能的分配和控制，通常安装在墙壁或天花板等位置。配电箱用于传输电能，根据不同的需求选择不同类型的电缆。电缆用于连接和传输电能，具有高导电性和高载流量等特点。母线低压供配电系统的设备放射式接线每个用电设备由一条独立的线路供电，具有较高的可靠性和灵活性。树干式接线多个用电设备共用一条供电线路，适用于负载较小的场合。环式接线供电线路构成环路，可提高供电的可靠性和稳定性。混合式接线结合放射式、树干式和环式接线的特点，适用于大型供配电系统。低压供配电系统的接线方式备用运行方式部分设备备用，以备故障时替换，可提高系统的可靠性和稳定性。检修运行方式对设备进行定期检修和维护，确保设备的正常运行和使用寿命。正常运行方式所有设备按照设计容量运行，是供配电系统中最常见的运行方式。低...
