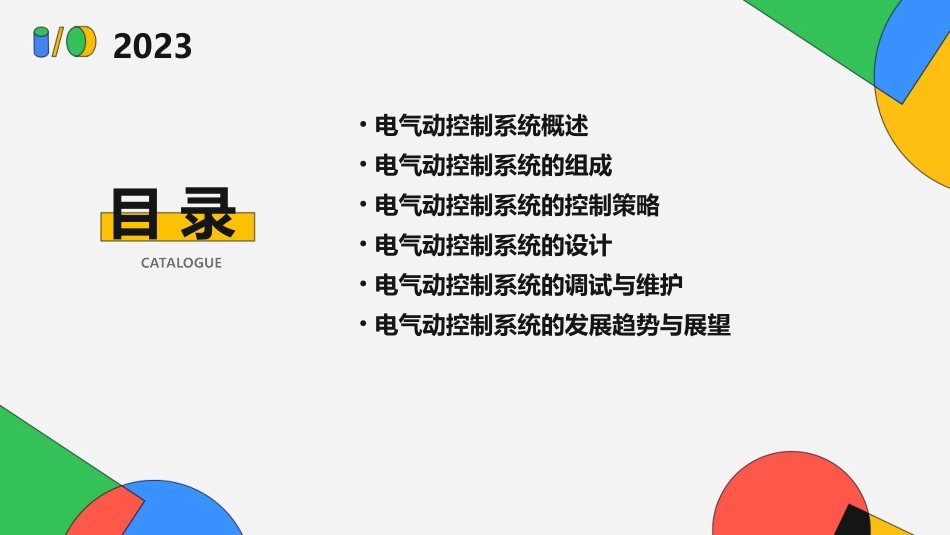

电气动控制系统课件2023REPORTING•电气动控制系统概述•电气动控制系统的组成•电气动控制系统的控制策略•电气动控制系统的设计•电气动控制系统的调试与维护•电气动控制系统的发展趋势与展望目录CATALOGUE2023PART01电气动控制系统概述2023REPORTING定义与特点定义电气动控制系统是一种利用电动机和传动装置来驱动机器或设备的系统。特点具有高效、快速、准确的运动控制能力，广泛应用于自动化生产线、机器人、数控机床等领域。通过控制器发送控制信号，驱动电动机转动，再通过传动装置将动力传递到执行机构，实现各种运动轨迹的控制。包括开环控制和闭环控制，其中闭环控制能够实时监测执行机构的运动状态并进行反馈调节，具有更高的控制精度。工作原理控制方式工作原理应用领域工业自动化电气动控制系统是工业自动化生产线和自动化设备的重要组成部分，能够实现高效、快速、准确的物料搬运、加工和装配等作业。机器人技术电气动控制系统是机器人运动控制的核心部分，能够实现机器人的各种复杂动作和姿态控制。数控机床数控机床的传动系统采用电气动控制系统，能够实现高精度、高效率的加工。其他领域电气动控制系统还广泛应用于包装机械、印刷机械、纺织机械等领域。PART02电气动控制系统的组成2023REPORTING控制器控制器是电气动控制系统的核心部件，负责接收输入信号，根据设定的程序输出控制信号，以驱动执行器动作。控制器的种类繁多，常见的有可编程逻辑控制器（PLC）、微控制器、单片机等。控制器的选择应根据具体应用需求，考虑性能、稳定性、扩展性等因素。执行器01执行器是电气动控制系统的输出部分，负责将控制器的控制信号转换为实际动作。02执行器的种类也很多，常见的有电机、气动阀、液压缸等。选择执行器时，需要考虑其与控制器的匹配性、负载能力、精度等因素。0303选择传感器时，需要考虑其测量范围、精度、稳定性等因素，以及与控制器的接口方式。01传感器是电气动控制系统的输入部分，负责检测被控对象的各种参数，并将检测到的信号传输给控制器。02传感器的种类繁多，常见的有温度传感器、压力传感器、位移传感器等。传感器010203电源是电气动控制系统的能源供应部分，负责提供系统所需的电能。根据不同的控制系统需求，可以选择不同的电源形式，如直流电源、交流电源等。电源的稳定性、可靠性对整个控制系统的性能和稳定性有着重要影响。电源PART03电气动控制系统的控制策略2023REPORTING开环控制系统的优点结构简单，易于实现；对干扰的敏感度较低。开环控制系统的缺点抗干扰能力较弱；对控制对象的参数变化适应性较差；无法实现精确的控制。开环控制抗干扰能力强；对控制对象的参数变化适应性较好；可以实现精确的控制。闭环控制系统的优点结构复杂，实现难度较大；对干扰的敏感度较高；可能产生系统振荡。闭环控制系统的缺点闭环控制VS快速、稳定、精确的控制性能；具有较强的抗干扰能力；对控制对象的参数变化适应性较好。复合控制系统的缺点结构复杂，实现难度较大；需要合理地设计开环控制系统和闭环控制系统的参数。复合控制系统的优点复合控制PART04电气动控制系统的设计2023REPORTING安全性确保系统在各种情况下都能安全运行，防止设备损坏和人员伤亡。可靠性保证系统稳定、可靠，能够持续提供所需的控制功能。经济性在满足功能和性能要求的前提下，尽量降低成本。可扩展性设计应考虑未来的扩展需求，方便增加新功能或升级。设计原则明确系统的功能、性能和约束条件，收集相关资料和数据。需求分析根据需求分析，制定系统设计方案，包括硬件和软件的配置、系统架构等。方案设计对各个模块进行详细设计，包括电路图、程序流程图、元件清单等。详细设计搭建测试环境，对系统进行测试和调试，确保满足设计要求。测试与调试设计流程123某工厂的电气动控制系统设计，重点考虑安全性和可靠性，采用冗余技术和故障检测机制。实例一某自动化生产线的电气动控制系统设计，要求高精度控制和快速响应，采用高速处理器和实时操作系统。实例二某智能家居的电气动控制系统设计，注重便捷性和节能，采用无线通信和智能传感器技术。实例三设计实例PART05电气动...
