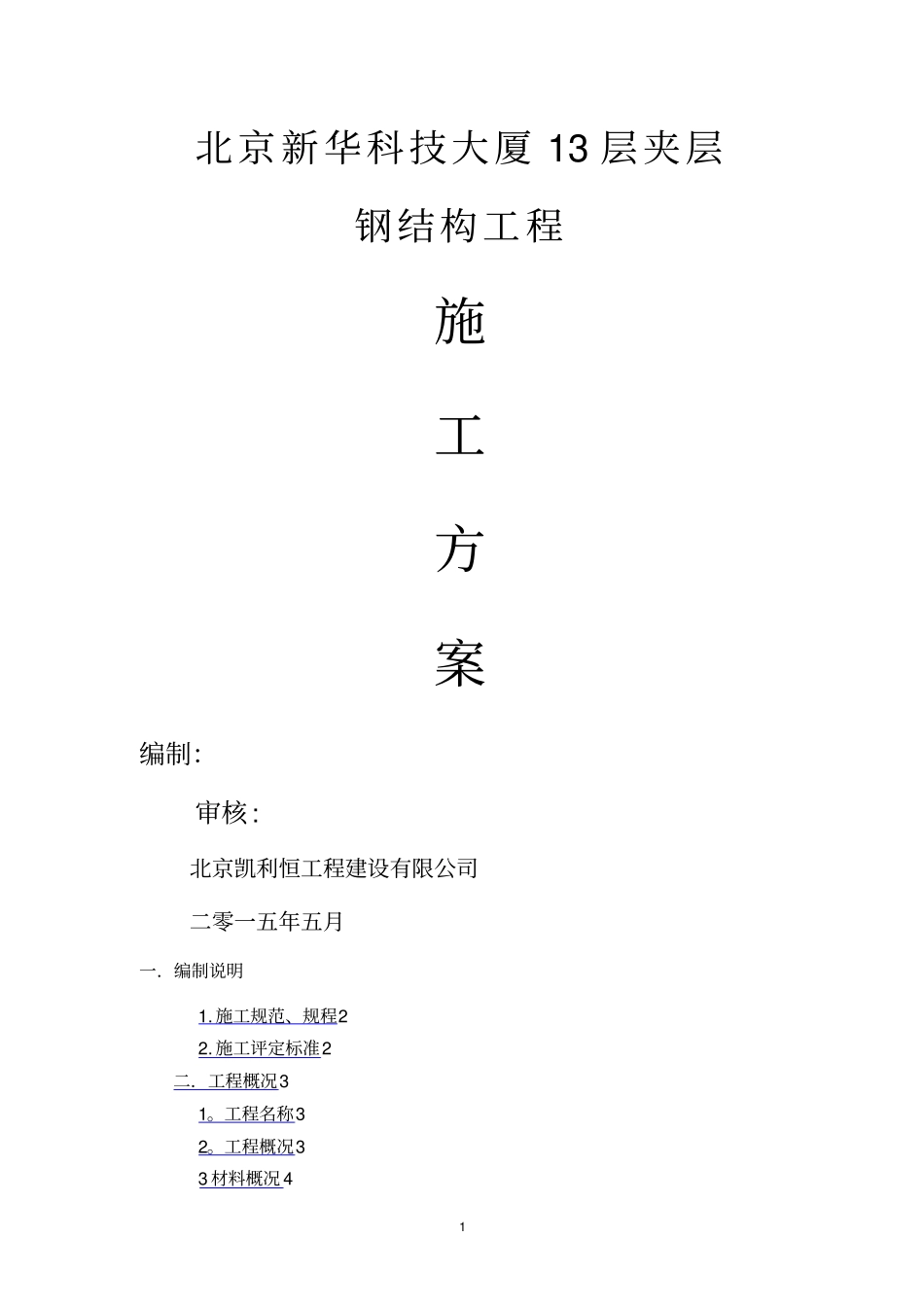

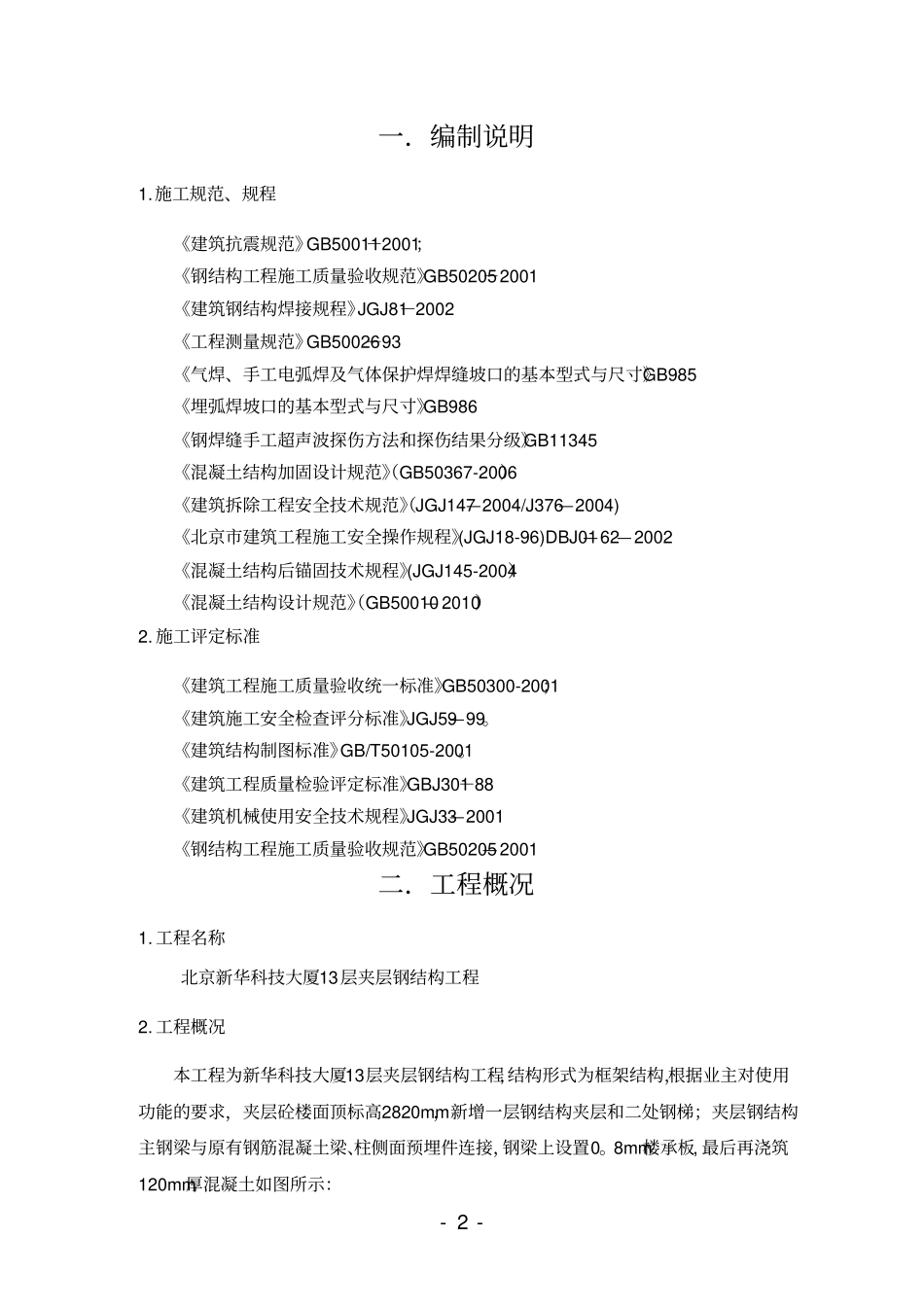

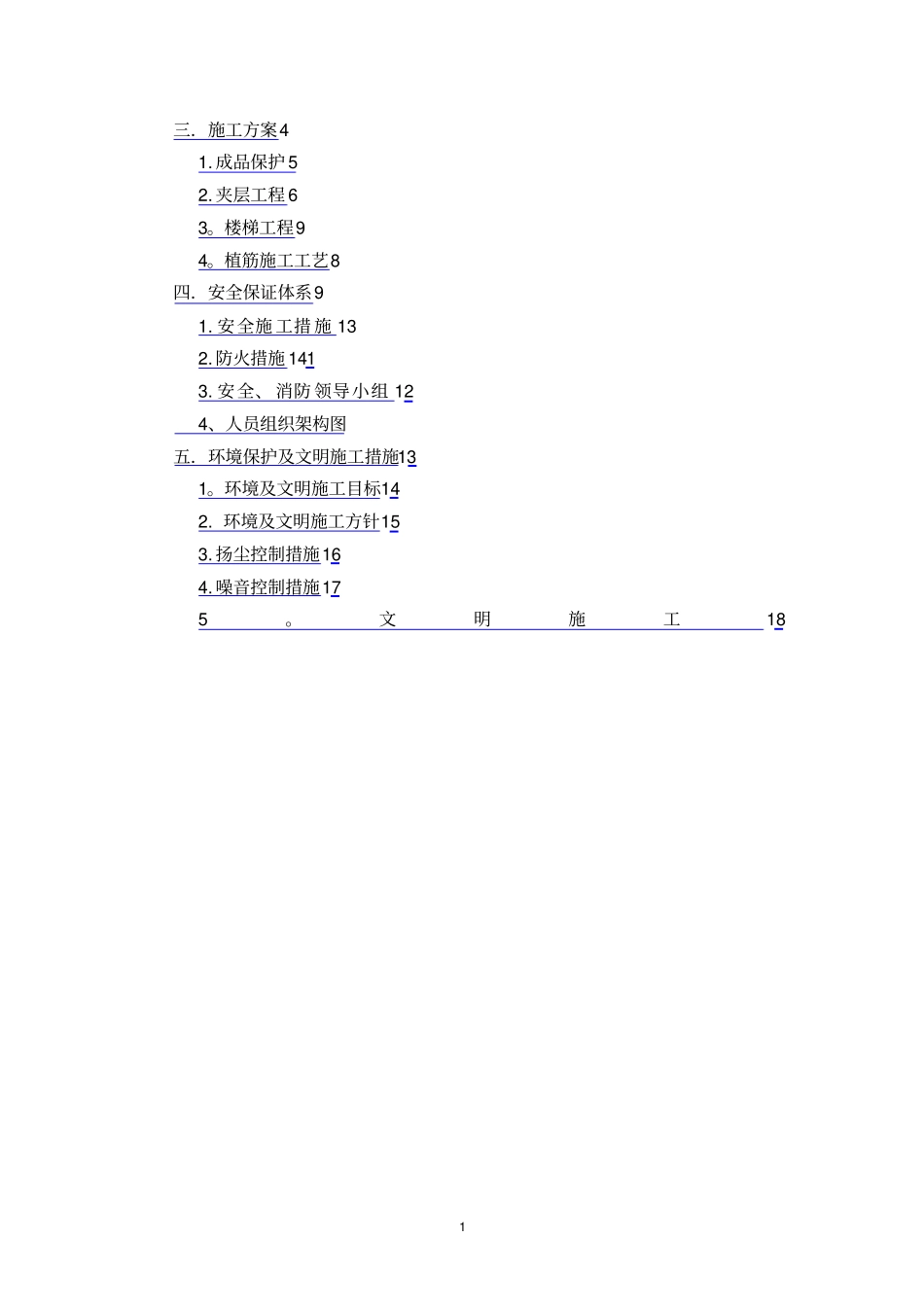

1北京新华科技大厦13层夹层钢结构工程施工方案编制：审核:北京凯利恒工程建设有限公司二零一五年五月一．编制说明1.施工规范、规程22.施工评定标准2二．工程概况31。工程名称32。工程概况33材料概况41三．施工方案41.成品保护52.夹层工程63。楼梯工程94。植筋施工工艺8四．安全保证体系91.安全施工措施132.防火措施1413.安全、消防领导小组124、人员组织架构图五．环境保护及文明施工措施131。环境及文明施工目标142.环境及文明施工方针153.扬尘控制措施164.噪音控制措施175。文明施工18-2-一．编制说明1.施工规范、规程《建筑抗震规范》GB50011－2001；《钢结构工程施工质量验收规范》GB50205－2001《建筑钢结构焊接规程》JGJ81－2002《工程测量规范》GB50026－93《气焊、手工电弧焊及气体保护焊焊缝坡口的基本型式与尺寸》GB985《埋弧焊坡口的基本型式与尺寸》GB986《钢焊缝手工超声波探伤方法和探伤结果分级》GB11345《混凝土结构加固设计规范》（GB50367-2006）《建筑拆除工程安全技术规范》（JGJ147—2004/J376—2004)《北京市建筑工程施工安全操作规程》(JGJ18-96)DBJ01—62—2002《混凝土结构后锚固技术规程》(JGJ145-2004）《混凝土结构设计规范》（GB50010—2010）2.施工评定标准《建筑工程施工质量验收统一标准》GB50300-2001；《建筑施工安全检查评分标准》JGJ59—99。《建筑结构制图标准》GB/T50105-2001。《建筑工程质量检验评定标准》GBJ301－88《建筑机械使用安全技术规程》JGJ33—2001《钢结构工程施工质量验收规范》GB50205—2001二．工程概况1.工程名称北京新华科技大厦13层夹层钢结构工程2.工程概况本工程为新华科技大厦13层夹层钢结构工程,结构形式为框架结构，根据业主对使用功能的要求，夹层砼楼面顶标高2820mm，新增一层钢结构夹层和二处钢梯；夹层钢结构主钢梁与原有钢筋混凝土梁、柱侧面预埋件连接，钢梁上设置0。8mm楼承板,最后再浇筑120mm厚混凝土如图所示：-3-3、材料概况钢材：本工程所用钢材主梁材质为Q345，次梁(BL)材质为Q235，对应连接板的材质和钢梁相同。钢材的抗拉强度实测值与屈服强度实测值的比值应不小于1。2。楼承板为0。8mm压型钢板，安装时要用剪力栓钉固定在钢梁上.钢材应具有良好的可焊性和合格的冲击韧性。焊材：Q235与Q235钢间焊接应采用E43系列型焊条，Q345与Q235钢之间焊接.应采用E43系列型焊条。Q345与Q345钢之间焊接应采用E50系列型焊条。手工焊接用焊条的质量,应符合现行国家标准《碳钢焊条》(GB5117)或《低合金钢焊条》（GB5118)的规定。选用的焊条型号应与主体金属相匹配。自动焊接或半自动焊接采用的焊条和焊剂,应与主体金属强度相适应，焊丝应符合现行国家标准《熔化焊用钢丝》（GB/T14957)或《气体保护焊用钢丝》(GB/T14958)的规定。油漆：钢结构表面抛丸除锈，除锈等级Sa2.5级.钢构件表面中灰醇酸防锈底漆，钢结构防火等级为二级，耐火极限2。0小时,防火涂料采用薄涂型防火涂料。对在施工中损伤的部位应按上述要求修补。钢结构在使用过程中应定期进行油漆维护。检测项目：型钢原材复试；（一组)；拉拔试验:（一组）；探伤实验（一组)现场主要材料:混凝土：混凝土强度等级采用C30混凝土。钢筋：三级钢筋直径φ8、φ12。锚栓:M20化学锚栓、M12化学锚栓。本工程钢构件在加工厂成型，加工过程严格按照设计说明及规范的要求.三．施工方案1。成品保护1。1从项目管理人员到施工操作工人均要提高成品保护意思，管理人员在编制施工方案、指挥生产时,要时刻注意成品保护,制定切实可行的保护措施，落实到位；操作工人遵照制定的成品保护措施，严格执行.1。2在运输或搬运过程中不得磕碰现有成品。1。5对原有地面上的管路管线，在叉车行走过程中用竹胶板进行覆盖防护。2.夹层工程2.1夹层施工流程-4-放线—打孔、植化学锚栓-下埋件—吊钢梁、钢次梁—校正—安装高强螺栓、焊接—铺设楼承板—绑扎钢筋—浇筑混凝土—防火、防锈、防腐处理—验收2.2作业准备1.提前清理现场使其具备作业条件。2。搭设临设。3.材料进场计划。4.在吊装过程中，不得对建筑物外墙面磕碰,具体做法安排有经验的专业人员指挥；5。钢梁吊至屋面后，马上按照图纸上...
