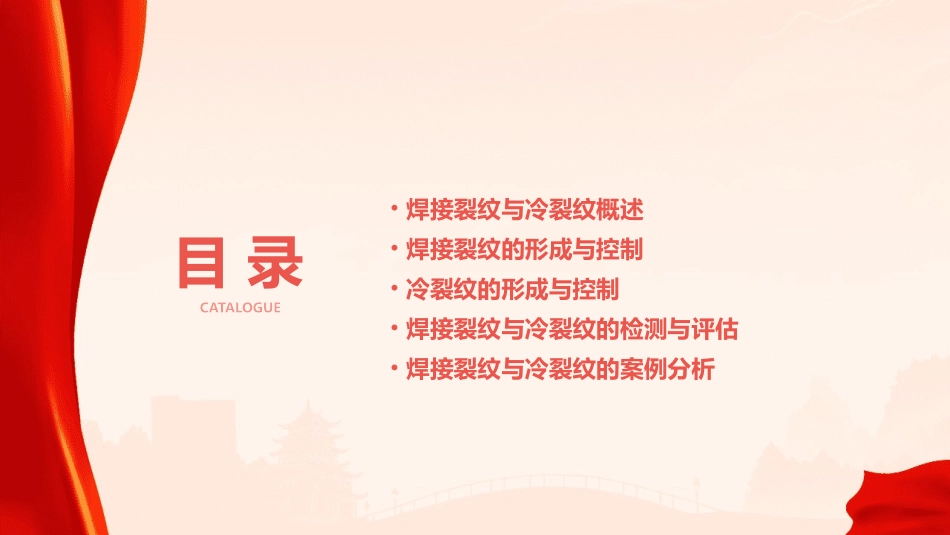

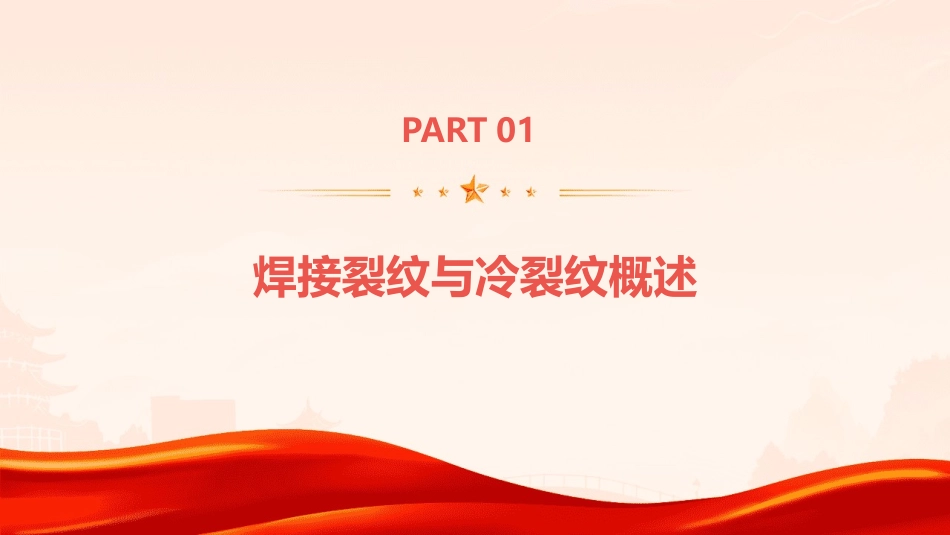

焊接裂纹与冷裂纹资料课件REPORTING2023WORKSUMMARY目录CATALOGUE•焊接裂纹与冷裂纹概述•焊接裂纹的形成与控制•冷裂纹的形成与控制•焊接裂纹与冷裂纹的检测与评估•焊接裂纹与冷裂纹的案例分析PART01焊接裂纹与冷裂纹概述焊接过程中或焊接完成后，在焊接接头区域出现的裂纹。其特征是具有尖锐的开裂面和较长的发展路径。焊接裂纹焊接接头在冷却过程中或冷却后的一段时间内出现的裂纹。其特征是裂纹面相对较平坦，发展路径较短。冷裂纹定义与特征热裂纹、冷裂纹、再热裂纹和层状撕裂。延迟裂纹、淬火裂纹和低塑性脆化裂纹。焊接裂纹与冷裂纹的分类冷裂纹分类焊接裂纹分类裂纹的出现会导致焊接接头的承载能力下降，影响结构的整体稳定性。结构完整性受损随着裂纹的扩展，结构的安全性将逐渐降低，可能导致严重的工程事故。安全性降低对于已出现裂纹的结构，需要进行修复或更换，增加了维修成本。维修成本增加焊接裂纹与冷裂纹的影响PART02焊接裂纹的形成与控制热裂纹由于焊接过程中，局部熔池受到不均匀的热量作用，导致结晶过程中产生应力，进而形成裂纹。冷裂纹焊接后冷却过程中，由于氢的扩散和聚集导致局部区域承受较大应力，从而形成裂纹。焊接裂纹的形成机理不同材料的可焊性、含有的杂质和合金元素等都会影响裂纹的形成。焊接材料焊接速度、电流、电压、预热和后热处理等工艺参数对裂纹的形成有显著影响。焊接工艺焊接结构的刚度、拘束度、坡口形式等结构因素对裂纹的形成也有重要影响。结构因素焊接裂纹的影响因素选择可焊性好、杂质和合金元素含量较低的焊接材料。选用合适的焊接材料优化焊接工艺加强结构设计和拘束度控制氢的控制合理调整焊接参数，如焊接速度、电流和电压等，以及进行必要的预热和后热处理。合理安排焊接顺序，减少结构拘束度，避免强制装配。采用低氢或超低氢焊接材料，加强焊接环境的湿度控制，减少氢的来源。焊接裂纹的控制方法PART03冷裂纹的形成与控制冷裂纹的形成主要与焊接接头承受的拘束应力、母材和焊接材料的淬硬倾向以及焊缝中的扩散氢含量有关。母材和焊接材料的淬硬倾向越大，其抗裂纹能力越差，越容易形成冷裂纹。焊缝中的扩散氢含量也是一个重要因素，当其含量过高时，会导致焊缝产生冷裂纹。在焊接过程中，由于热胀冷缩的原理，焊缝金属会受到周围母材的约束，产生拘束应力。当这种应力足够大时，就会在焊缝中产生微裂纹，形成冷裂纹。冷裂纹的形成机理冷裂纹的影响因素焊接工艺参数如焊接电流、电弧电压、焊接速度等都会影响焊接接头的冷却速度和拘束应力的大小，进而影响冷裂纹的形成。母材和焊接材料不同材料的热膨胀系数、导热系数等物理性能不同，会对焊接接头的冷却速度和拘束应力产生影响，进而影响冷裂纹的形成。结构形式和尺寸焊接结构的尺寸越大、形状越复杂，焊接接头的拘束应力就越大，越容易形成冷裂纹。环境因素环境温度、湿度等环境因素也会对焊接接头的冷却速度和拘束应力产生影响，进而影响冷裂纹的形成。低氢或超低氢焊接材料可以有效降低焊缝中的扩散氢含量，从而减少冷裂纹的产生。选用低氢或超低氢焊接材料预热和后热可以降低焊接接头的冷却速度，减小拘束应力，从而减少冷裂纹的产生。预热和后热合理的设计和装配顺序可以减小焊接接头的拘束应力，从而减少冷裂纹的产生。改善结构设计和装配顺序选择适当的焊接电流、电弧电压和焊接速度可以减小焊接接头的冷却速度和拘束应力，从而减少冷裂纹的产生。采用适当的焊接工艺参数冷裂纹的控制方法PART04焊接裂纹与冷裂纹的检测与评估超声检测射线检测磁粉检测涡流检测无损检测技术通过射线穿透材料，在胶片或数字成像设备上记录材料的内部结构，以检测裂纹或缺陷。利用磁粉在磁场作用下的吸附特性，检测材料表面或近表面的裂纹或缺陷。利用电磁感应原理，在导体材料中产生涡流，通过检测涡流的分布和变化，判断材料内部是否存在裂纹或缺陷。利用超声波在材料中传播的特性，检测材料内部是否存在裂纹或缺陷。冷裂纹的特征冷裂纹通常在焊接完成后的一段时间内出现，有时甚至在焊后数天或数周才显现，常发生在高强度钢、镍基合金等难熔材料的焊接过程中。焊接裂纹的分...
