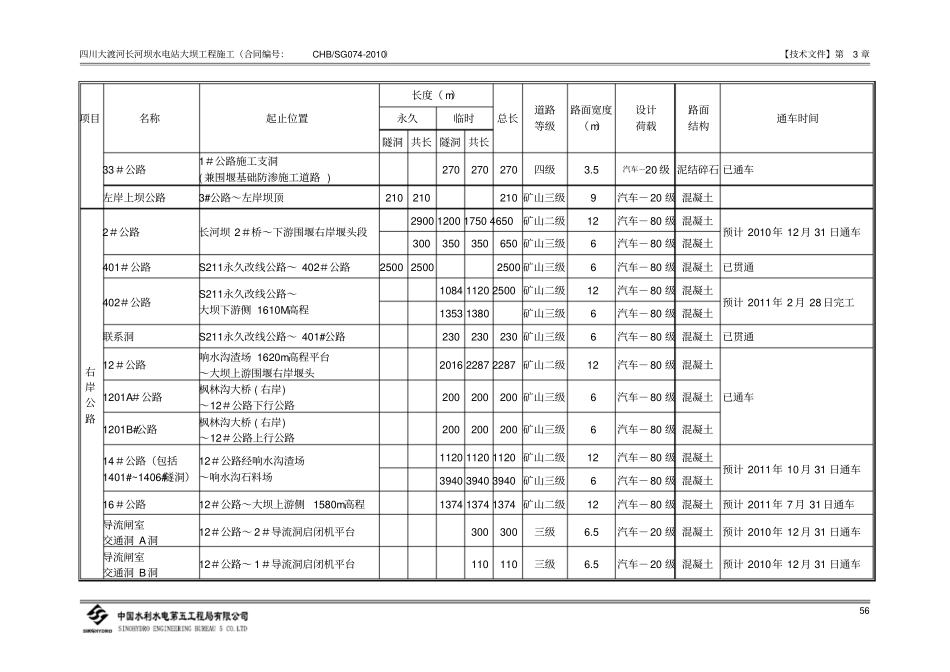

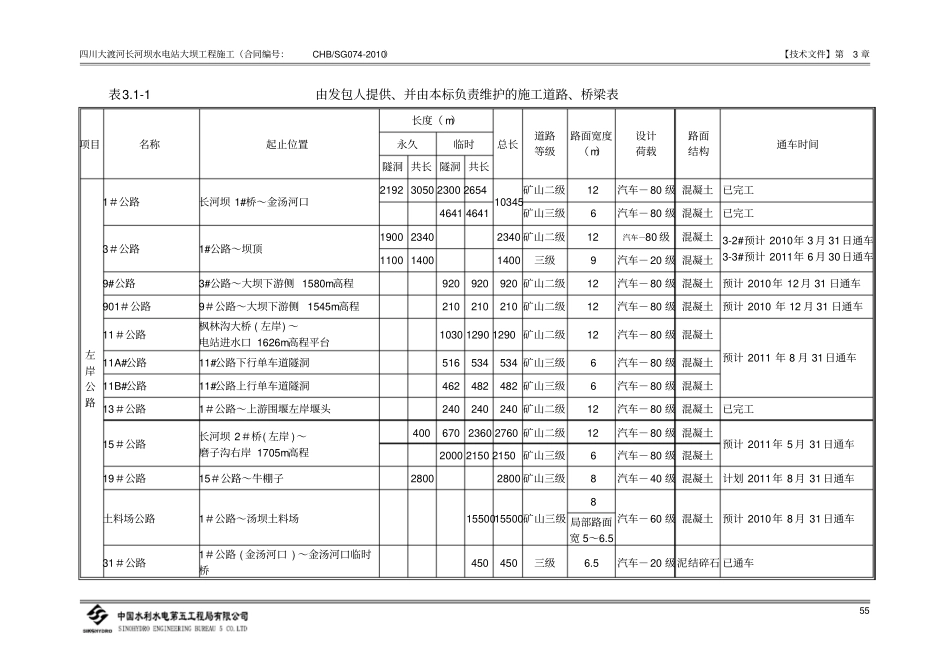

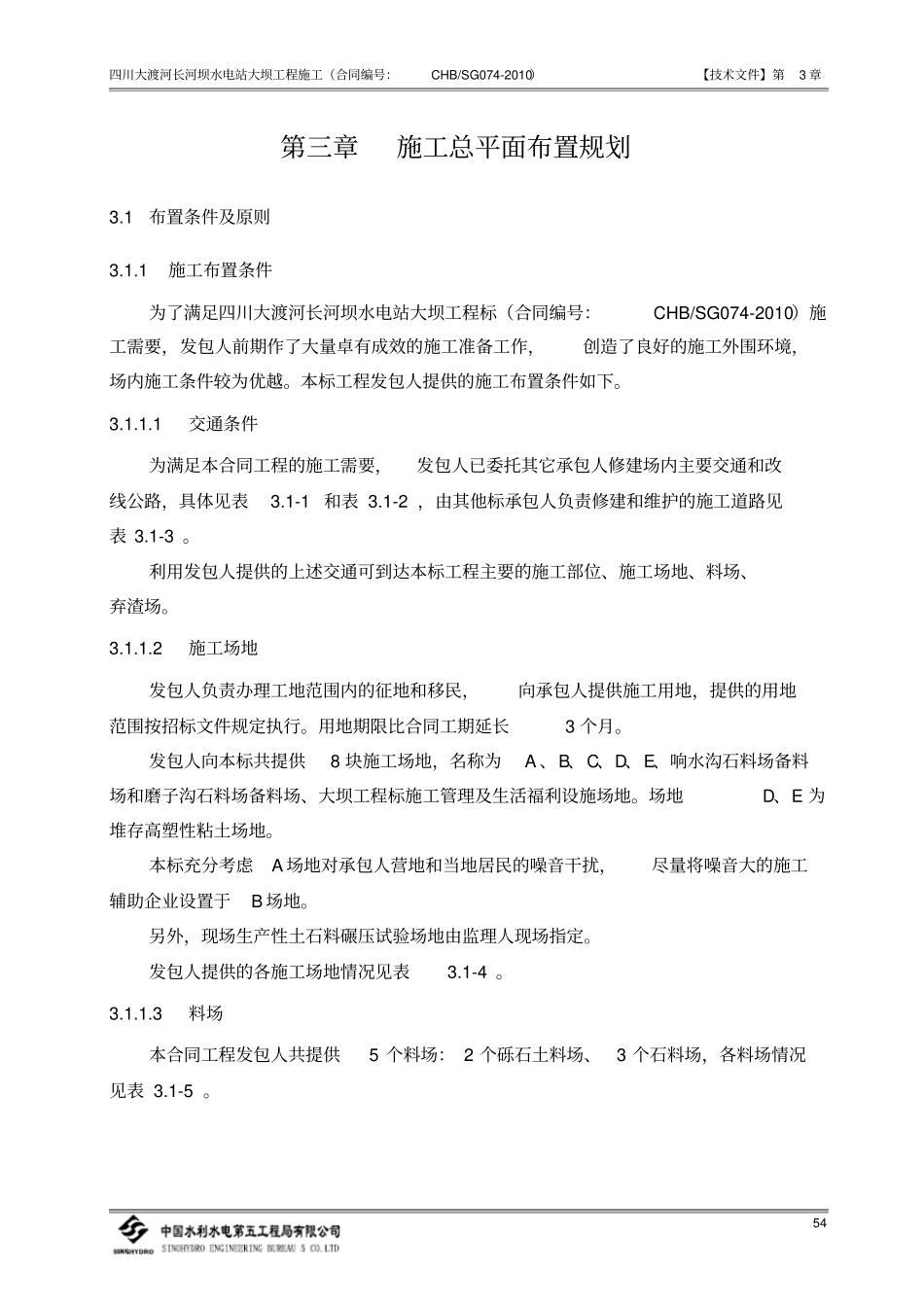

四川大渡河长河坝水电站大坝工程施工（合同编号：CHB/SG074-2010）【技术文件】第3章54第三章施工总平面布置规划3.1布置条件及原则3.1.1施工布置条件为了满足四川大渡河长河坝水电站大坝工程标（合同编号：CHB/SG074-2010）施工需要，发包人前期作了大量卓有成效的施工准备工作，创造了良好的施工外围环境，场内施工条件较为优越。本标工程发包人提供的施工布置条件如下。3.1.1.1交通条件为满足本合同工程的施工需要，发包人已委托其它承包人修建场内主要交通和改线公路，具体见表3.1-1和表3.1-2，由其他标承包人负责修建和维护的施工道路见表3.1-3。利用发包人提供的上述交通可到达本标工程主要的施工部位、施工场地、料场、弃渣场。3.1.1.2施工场地发包人负责办理工地范围内的征地和移民，向承包人提供施工用地，提供的用地范围按招标文件规定执行。用地期限比合同工期延长3个月。发包人向本标共提供8块施工场地，名称为A、B、C、D、E、响水沟石料场备料场和磨子沟石料场备料场、大坝工程标施工管理及生活福利设施场地。场地D、E为堆存高塑性粘土场地。本标充分考虑A场地对承包人营地和当地居民的噪音干扰，尽量将噪音大的施工辅助企业设置于B场地。另外，现场生产性土石料碾压试验场地由监理人现场指定。发包人提供的各施工场地情况见表3.1-4。3.1.1.3料场本合同工程发包人共提供5个料场：2个砾石土料场、3个石料场，各料场情况见表3.1-5。四川大渡河长河坝水电站大坝工程施工（合同编号：CHB/SG074-2010）【技术文件】第3章55表3.1-1由发包人提供、并由本标负责维护的施工道路、桥梁表项目名称起止位置长度（m）总长道路等级路面宽度（m）设计荷载路面结构通车时间永久临时隧洞共长隧洞共长左岸公路1＃公路长河坝1#桥～金汤河口219230502300265410345矿山二级12汽车－80级混凝土已完工46414641矿山三级6汽车－80级混凝土已完工3＃公路1#公路～坝顶190023402340矿山二级12汽车－80级混凝土3-2#预计2010年3月31日通车3-3#预计2011年6月30日通车110014001400三级9汽车－20级混凝土9#公路3#公路～大坝下游侧1580m高程920920920矿山二级12汽车－80级混凝土预计2010年12月31日通车901＃公路9＃公路～大坝下游侧1545m高程210210210矿山二级12汽车－80级混凝土预计2010年12月31日通车11＃公路枫林沟大桥(左岸)～电站进水口1626m高程平台103012901290矿山二级12汽车－80级混凝土预计2011年8月31日通车11A#公路11#公路下行单车道隧洞516534534矿山三级6汽车－80级混凝土11B#公路11#公路上行单车道隧洞462482482矿山三级6汽车－80级混凝土13＃公路1＃公路～上游围堰左岸堰头240240240矿山二级12汽车－80级混凝土已完工15＃公路长河坝2＃桥(左岸)～磨子沟右岸1705m高程40067023602760矿山二级12汽车－80级混凝土预计2011年5月31日通车200021502150矿山三级6汽车－80级混凝土19＃公路15＃公路～牛棚子28002800矿山三级8汽车－40级混凝土计划2011年8月31日通车土料场公路1＃公路～汤坝土料场1550015500矿山三级8汽车－60级混凝土预计2010年8月31日通车局部路面宽5～6.531＃公路1＃公路(金汤河口)～金汤河口临时桥450450三级6.5汽车－20级泥结碎石已通车四川大渡河长河坝水电站大坝工程施工（合同编号：CHB/SG074-2010）【技术文件】第3章56项目名称起止位置长度（m）总长道路等级路面宽度（m）设计荷载路面结构通车时间永久临时隧洞共长隧洞共长33＃公路1＃公路施工支洞(兼围堰基础防渗施工道路)270270270四级3.5汽车－20级泥结碎石已通车左岸上坝公路3#公路～左岸坝顶210210210矿山三级9汽车－20级混凝土右岸公路2＃公路长河坝2＃桥～下游围堰右岸堰头段2900120017504650矿山二级12汽车－80级混凝土预计2010年12月31日通车300350350650矿山三级6汽车－80级混凝土401＃公路S211永久改线公路～402＃公路250025002500矿山三级6汽车－80级混凝土已贯通402＃公路S211永久改线公路～大坝下游侧1610M高程108411202500矿山二级12汽车－80级混凝土预计2011年2月28日完工13531380矿山三级6汽车－80级混凝土联系洞S211永久改线公路～401#公路230230230矿山三级6汽车－80级混凝土已贯通12＃公路响水沟渣...
