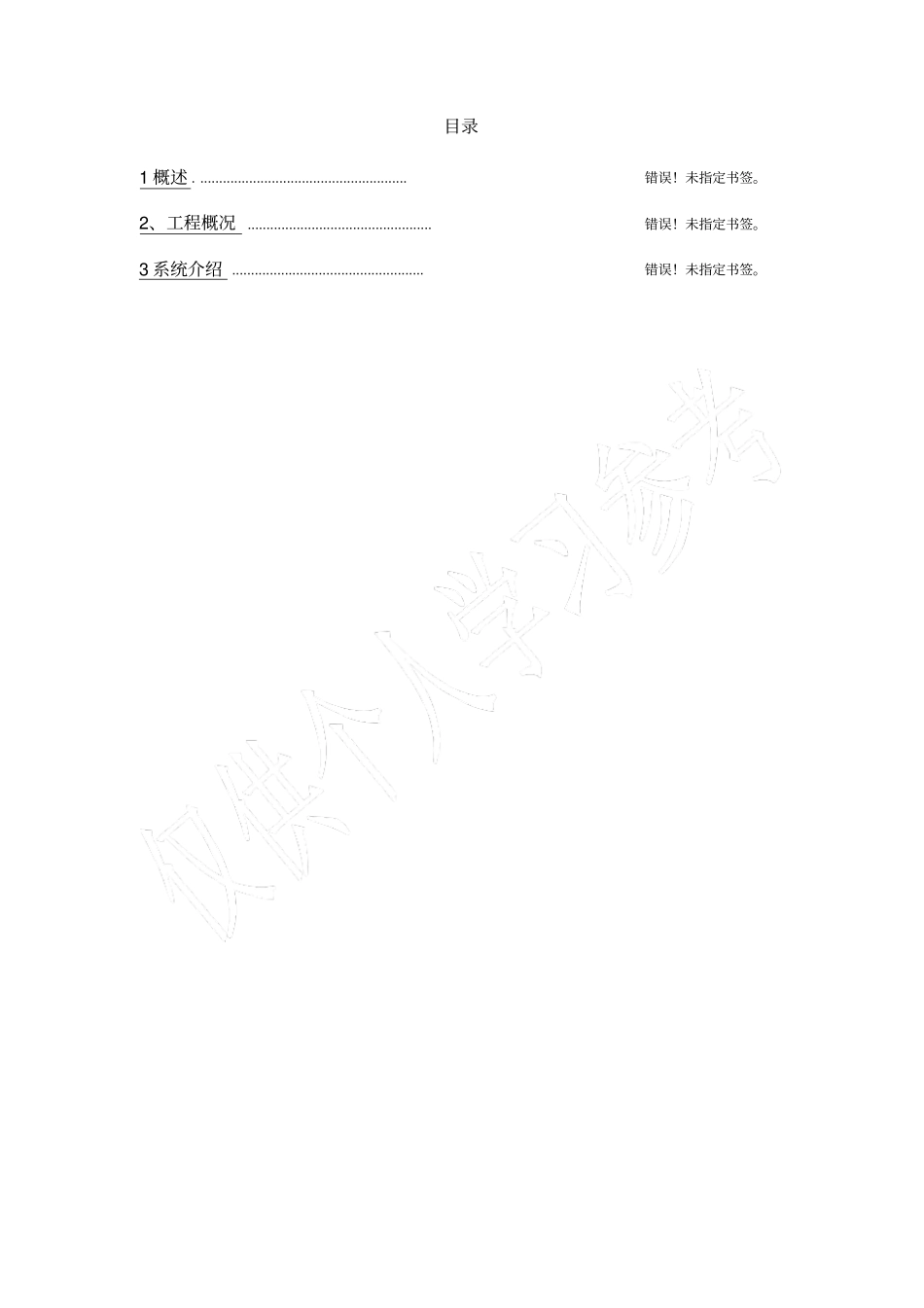

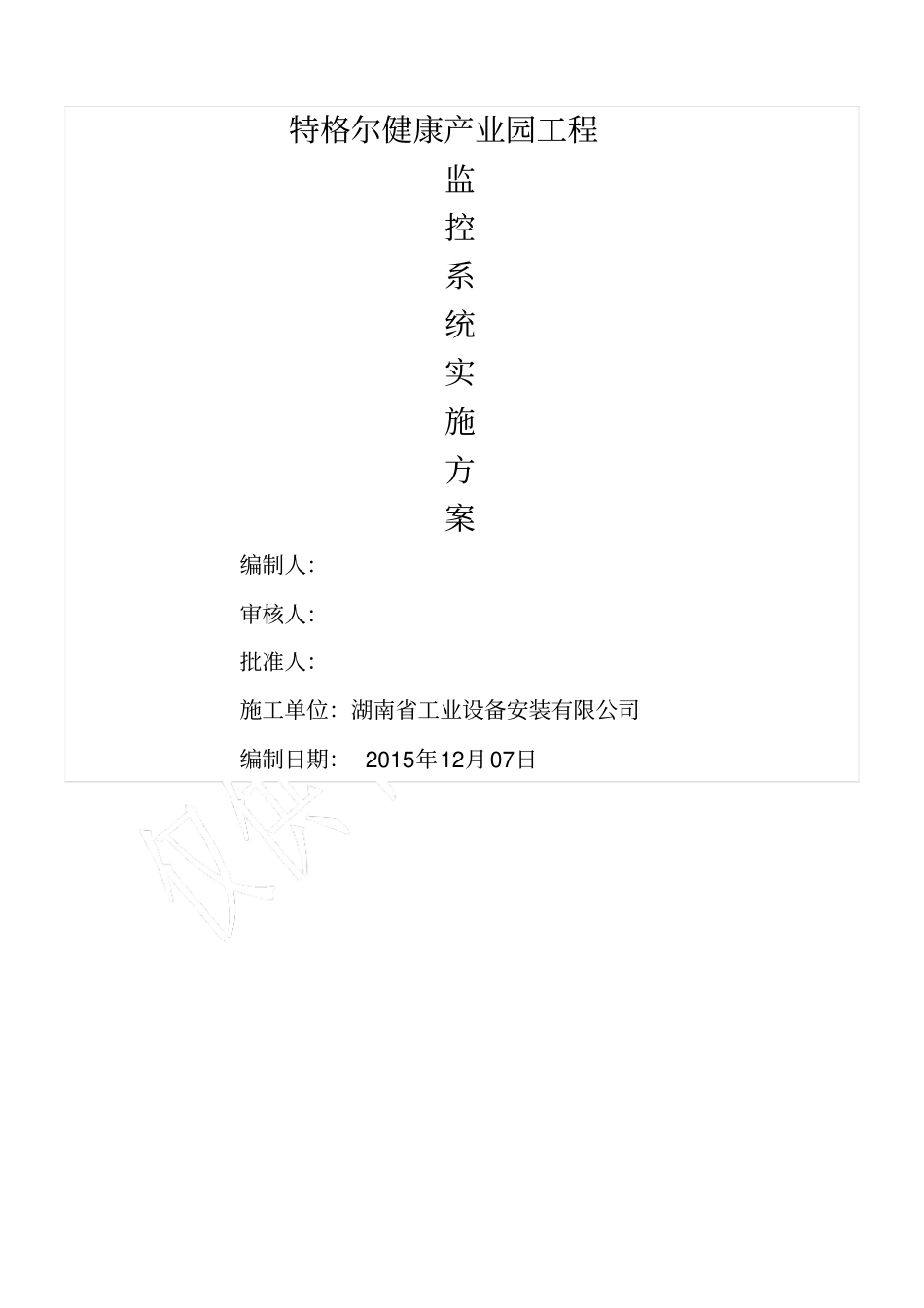

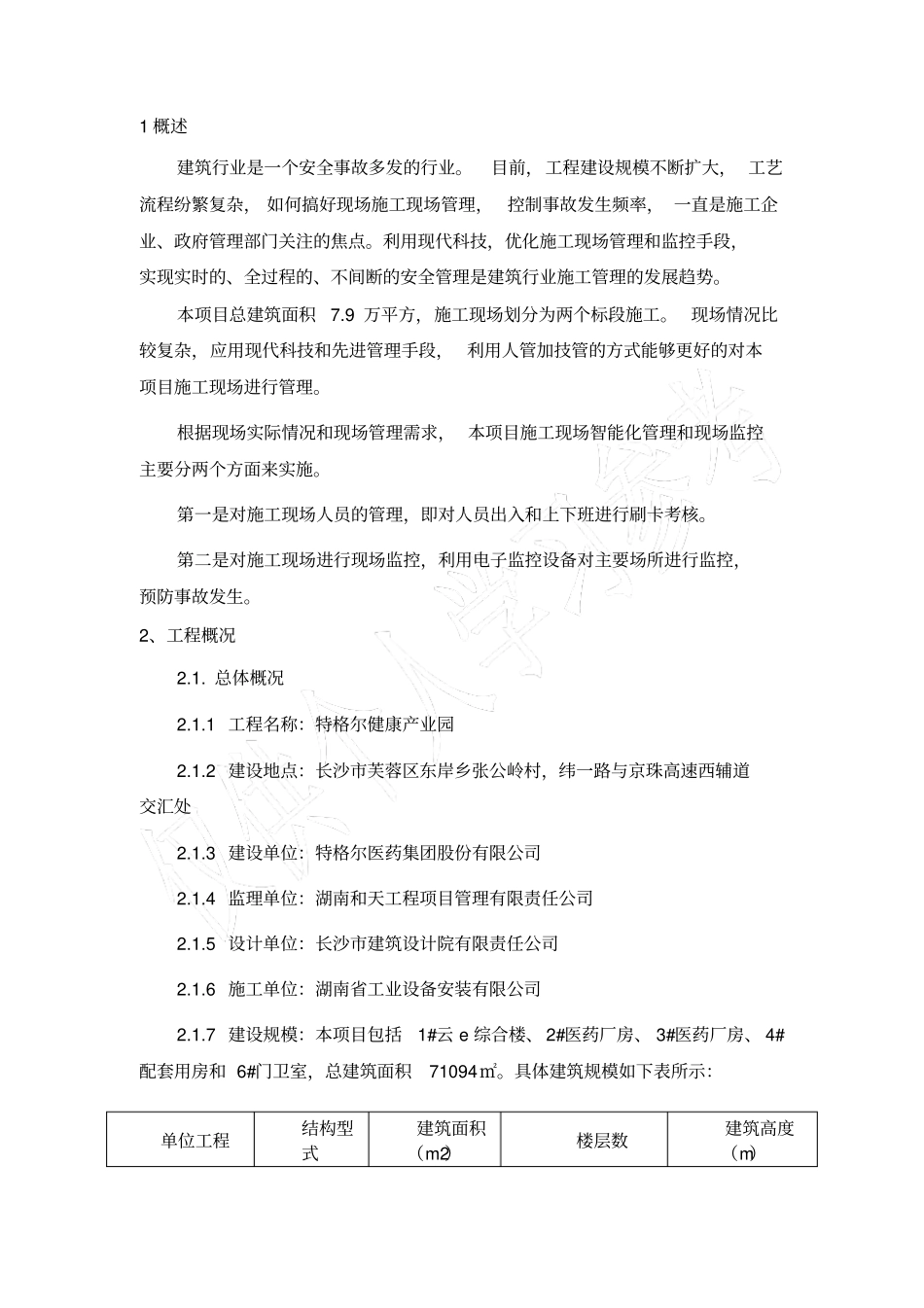

特格尔健康产业园工程监控系统实施方案编制人：审核人：批准人：施工单位：湖南省工业设备安装有限公司编制日期：2015年12月07日目录1概述........................................................错误！未指定书签。2、工程概况.................................................错误！未指定书签。3系统介绍...................................................错误！未指定书签。1概述建筑行业是一个安全事故多发的行业。目前，工程建设规模不断扩大，工艺流程纷繁复杂，如何搞好现场施工现场管理，控制事故发生频率，一直是施工企业、政府管理部门关注的焦点。利用现代科技，优化施工现场管理和监控手段，实现实时的、全过程的、不间断的安全管理是建筑行业施工管理的发展趋势。本项目总建筑面积7.9万平方，施工现场划分为两个标段施工。现场情况比较复杂，应用现代科技和先进管理手段，利用人管加技管的方式能够更好的对本项目施工现场进行管理。根据现场实际情况和现场管理需求，本项目施工现场智能化管理和现场监控主要分两个方面来实施。第一是对施工现场人员的管理，即对人员出入和上下班进行刷卡考核。第二是对施工现场进行现场监控，利用电子监控设备对主要场所进行监控，预防事故发生。2、工程概况2.1.总体概况2.1.1工程名称：特格尔健康产业园2.1.2建设地点：长沙市芙蓉区东岸乡张公岭村，纬一路与京珠高速西辅道交汇处2.1.3建设单位：特格尔医药集团股份有限公司2.1.4监理单位：湖南和天工程项目管理有限责任公司2.1.5设计单位：长沙市建筑设计院有限责任公司2.1.6施工单位：湖南省工业设备安装有限公司2.1.7建设规模：本项目包括1#云e综合楼、2#医药厂房、3#医药厂房、4#配套用房和6#门卫室，总建筑面积71094㎡。具体建筑规模如下表所示：单位工程结构型式建筑面积（m2）楼层数建筑高度（m）本工程位于纬一路与京珠高速西辅道交汇处。施工现场的南侧为居民生活区，与施工现场仅只有一墙之隔，且居民生活区的居住人员流动性大，人员复杂。西侧为苏宁电器的施工现场，仅采用格栅围墙进行分隔。现场的北侧和东侧均为城市道路，采用砖砌围墙进行隔离。整个施工现场的设置2个永久出入口和1个临时出入口。主入口位于2#医药厂房和3#医药厂房之间，面向西辅道。次入口位于施工现场的北侧，紧邻苏宁电器的门卫室，面向纬一路。临时出入口位于1#医药厂房和2#医药厂房之间，面向西辅道，待施工主体完工后，再将临时出入口用砖砌封堵。3系统介绍本次设计主要分为二个子系统：1、人员考勤管理系统2、施工现场监控管理系统3.1人员考勤管理系统3.1.1系统概述考勤系统为了实现施工现场人员出入控制，数据采集﹑信息查询和考勤统计过程自动化，完善人事管理现代化，代替以往的人工签卡﹑打卡，方便管理人员统计﹑考核各部门人员的出勤率，准确地掌握人员进出情况。3.1.2系统设计根据施工现场布置图，现场人员主要分为两类，一是施工现场的管理技术人员，另一部分是施工劳务人员。根据现场需要，在办公区的出入口设置1台考勤机，考勤系统主机设在办公区内的门卫室，通过RS485信号线考勤机连接。施工人员配发一张电子卡片，登记人员信息，通过刷卡来实现上下班考勤。该系统由感应考勤机、发卡机、网控器结合考勤管理软件组成。其应用结构1#云e综合楼框架剪力墙35185.74地上20层、地下1层79.952#医药厂房框架20282.67地上4层、地下1层23.903#医药厂房框架3760.01地上3层15.224#配套用房框架3025.97地上7层23.106#门卫室框架26.54地上1层3.15如下图：?3.1.3主要设备型号、性能参数介绍（在满足使用功能的前提下，比较其性价比后，可采用其他设备型号）技术参数：感应考勤机支持Mifare，ID系列感应卡。感应距离大于5cm。考勤机尺寸：17×11.6×2.5cm。考勤机具备RS232和RS485两种通讯接口。考勤机最大存储记录数：16000条。考勤机可提供32位DLL动态库。考勤机通讯波特率为19200Bit/S。考勤机支持最大发卡量为20000张。系统运行平台：SQLserver2000数据库。系统运行在Windows2000/xp操作系统。3.2施工现场监控管理系统3.2.1系统概述闭路电视监控系统是安全防范技术体系中的一个重要组成...
