施工用电线路系统验收表津建安表33VIP免费

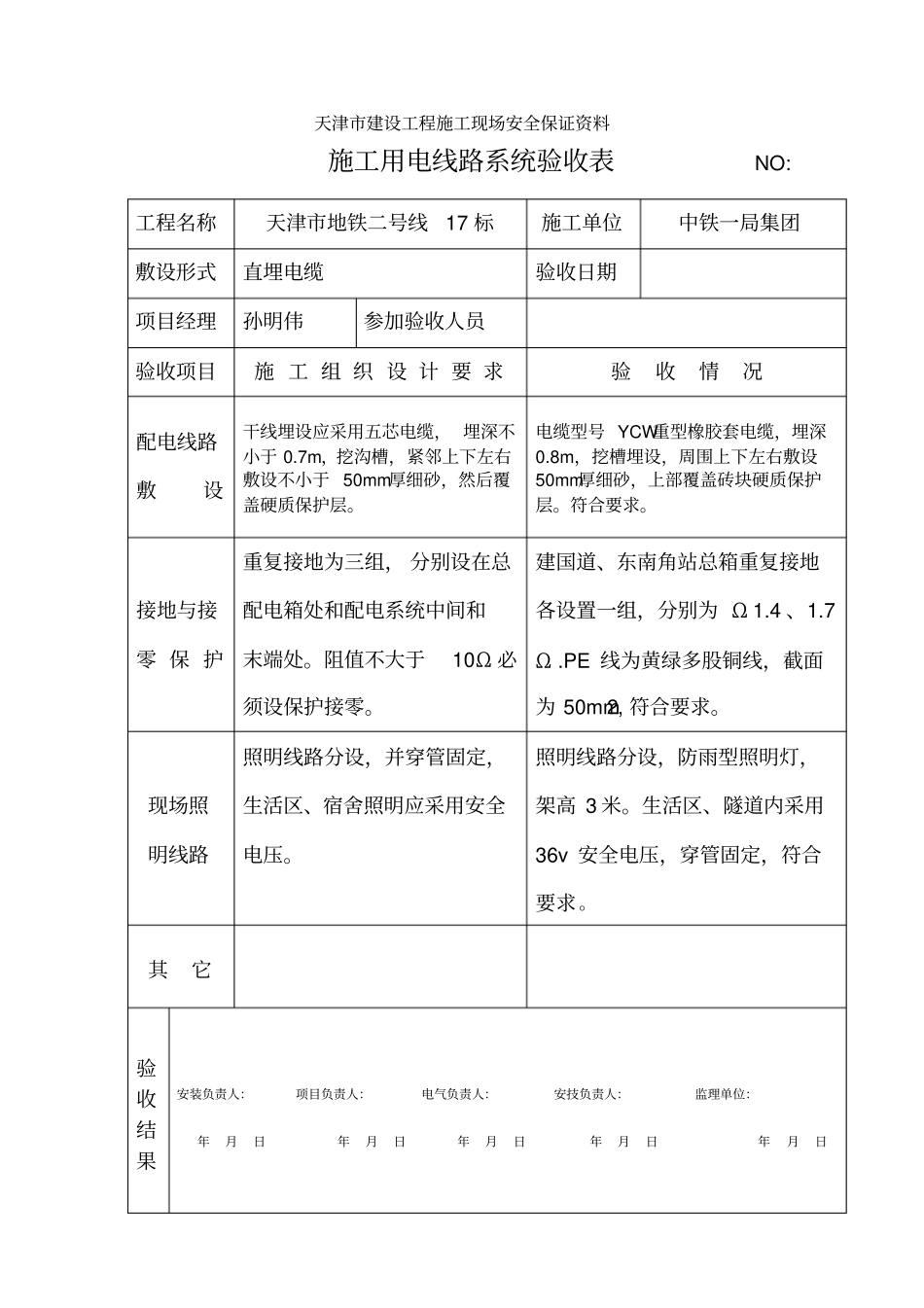

施工用电线路系统验收表津建安表33_第1页
1/13
施工用电线路系统验收表津建安表33_第2页
2/13
施工用电线路系统验收表津建安表33_第3页
3/13
天津市建设工程施工现场安全保证资料施工用电线路系统验收表NO:工程名称天津市地铁二号线17标施工单位中铁一局集团敷设形式直埋电缆验收日期项目经理孙明伟参加验收人员验收项目施工组织设计要求验收情况配电线路敷设干线埋设应采用五芯电缆,埋深不小于0.7m,挖沟槽,紧邻上下左右敷设不小于50mm厚细砂,然后覆盖硬质保护层。电缆型号YCW重型橡胶套电缆,埋深0.8m,挖槽埋设,周围上下左右敷设50mm厚细砂,上部覆盖砖块硬质保护层。符合要求。接地与接零保护重复接地为三组,分别设在总配电箱处和配电系统中间和末端处。阻值不大于10Ω必须设保护接零。建国道、东南角站总箱重复接地各设置一组,分别为Ω1.4、1.7Ω.PE线为黄绿多股铜线,截面为50mm2,符合要求。现场照明线路照明线路分设,并穿管固定,生活区、宿舍照明应采用安全电压。照明线路分设,防雨型照明灯,架高3米。生活区、隧道内采用36v安全电压,穿管固定,符合要求。其它验收结果安装负责人:项目负责人:电气负责人:安技负责人:监理单位:年月日年月日年月日年月日年月日天津市建设安全监督管理站监制天津市建设工程施工现场安全保证资料施工用电线路系统验收表NO:工程名称天津市地铁二号线17标建国道站、东南角站施工单位中铁一局集团敷设形式直埋电缆验收日期2008年月日项目经理孙明伟参加验收人员杨晓猛、严佑军、肖锋、焦国强、张安民、许雄伟、验收项目施工组织设计要求验收情况配电线路敷设干线埋设应采用五芯电缆,埋深不小于0.7m,挖沟槽,紧邻上下左右敷设不小于50mm厚细砂,然后覆盖硬质保护层。电缆型号YCW重型橡胶套电缆,埋深0.8m,挖槽埋设,周围上下左右敷设50mm厚细砂,上部覆盖砖块硬质保护层。符合要求。接地与接零保护重复接地为三组,分别设在总配电箱处和配电系统中间和末端处。阻值不大于10Ω必须设保护接零。建国道、东南角站二级配电箱重复接地各设置一组,均为1.1Ω.PE线为黄绿多股铜线,截面为50mm2,符合要求。现场照明线路照明线路分设,并穿管固定,生活区、宿舍照明应采用安全电压。照明线路分设,照明采用防雨型碘钨灯,架高3米。生活区采用36伏安全电压,穿管固定,符合要求。其它验收结果合格安装负责人:项目负责人:电气负责人:安技负责人:年月日年月日年月日年月日天津市建设安全监督管理站监制天津市建设工程施工现场安全保证资料施工用电线路系统验收表NO:工程名称天津市地铁二号线17标建国道站施工单位中铁一局集团敷设形式直埋电缆验收日期2008年3月20日项目经理孙明伟参加验收人员王学武、焦国强、许雄伟、孙明伟验收项目施工组织设计要求验收情况配电线路敷设开关箱进出线为四芯线,穿PVC管再外套钢管敷设。电缆型号YCW型橡胶套电缆。穿PVC管再外套钢管敷设。接地与接零保护重复接地为三组,分别设在总配电箱处和配电系统中间和末端处。阻值不大于10Ω必须设保护接零。该箱上一级电箱(二级配电箱)重复接地为1.1Ω.PE线为黄绿多股铜线,截面为50mm2,符合要求。现场照明线路照明线路分设,并穿管固定,生活区、宿舍照明应采用安全电压。照明线路分设,照明采用防雨型碘钨灯,架高3米。生活区采用36伏安全电压,穿管固定,符合要求。其它验收结果合格安装负责人:项目负责人:电气负责人:安技负责人:年月日年月日年月日年月日天津市建设安全监督管理站监制天津市建设工程施工现场安全保证资料施工用电线路系统验收表NO:工程名称天津市地铁二号线17标建国道站施工单位中铁一局集团敷设形式直埋电缆验收日期2008年3月26日项目经理孙明伟参加验收人员王学武、焦国强、许雄伟、孙明伟验收项目施工组织设计要求验收情况配电线路敷设开关箱进出线为四芯线,穿PVC管再外套钢管敷设。电缆型号YCW型橡胶套电缆。穿PVC管再外套钢管敷设。接地与接零保护重复接地为三组,分别设在总配电箱处和配电系统中间和末端处。阻值不大于10Ω必须设保护接零。该箱上一级电箱(二级配电箱)重复接地为1.1Ω.PE线为黄绿多股铜线,截面为50mm2,符合要求。现场照明线路照明线路分设,并穿管固定,生活区、宿舍照明应采用安全电压。照明线路分设,照明采用防雨型碘钨灯,架高3米。生活区采用36...
