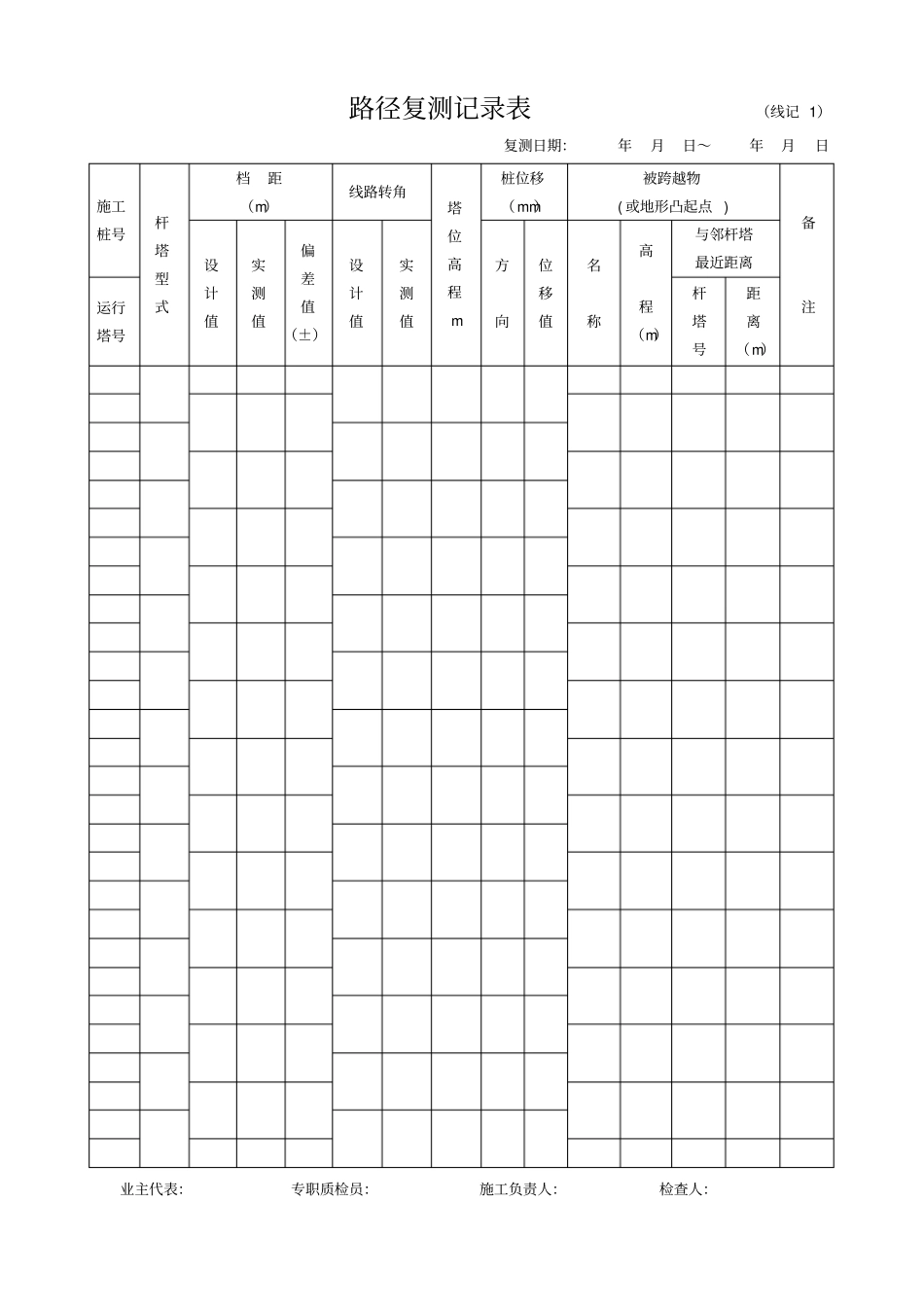

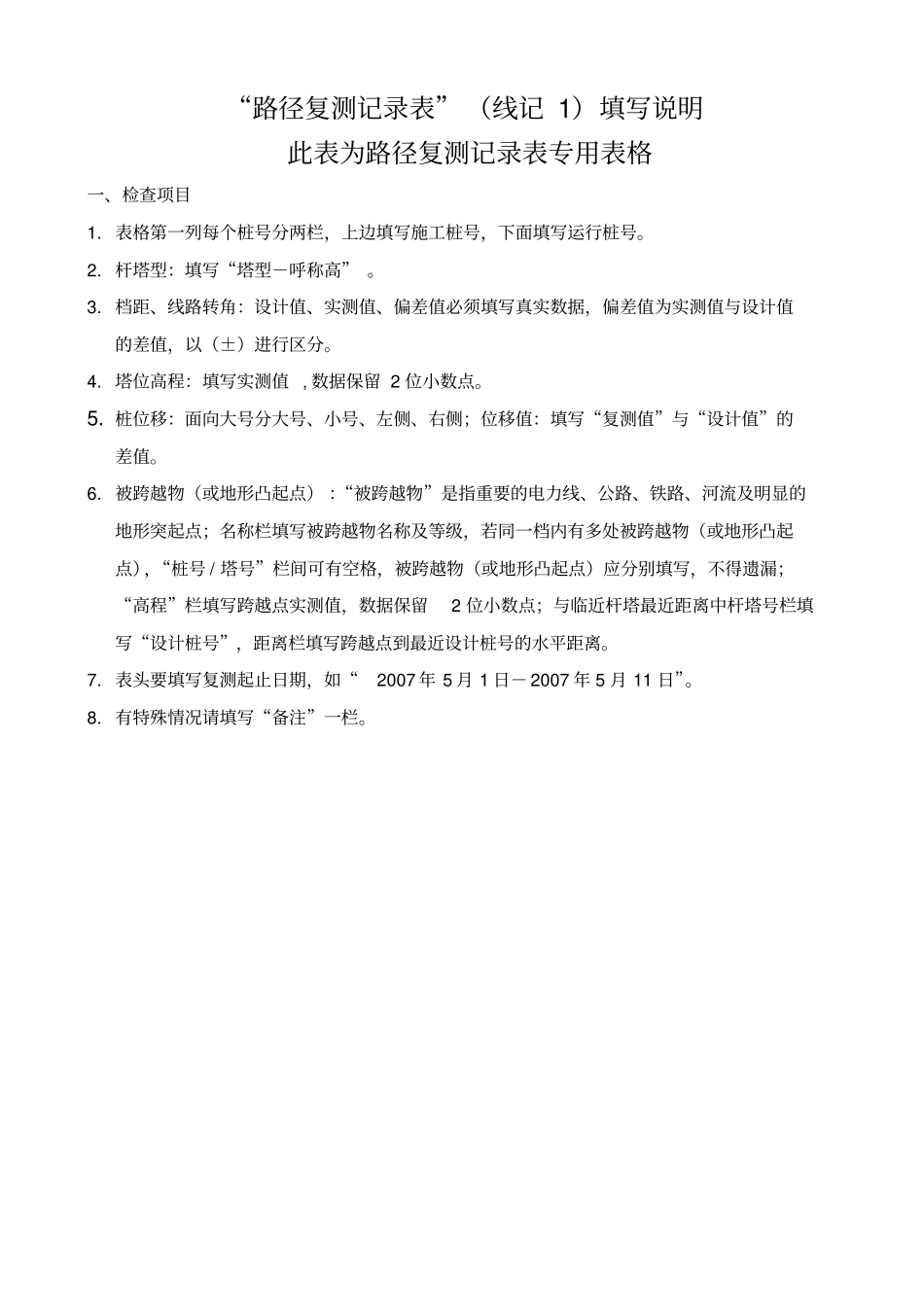

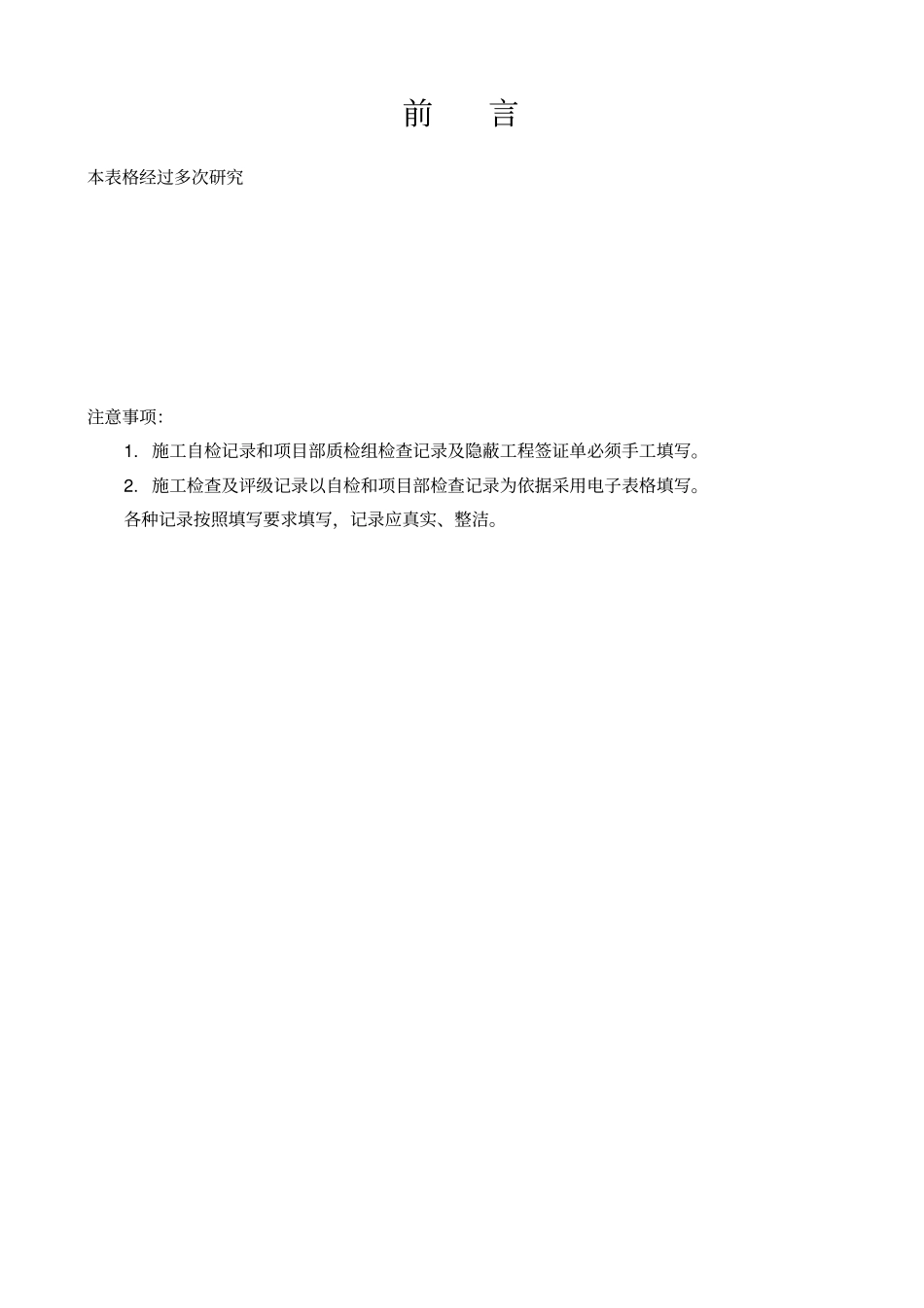

前言本表格经过多次研究注意事项：1.施工自检记录和项目部质检组检查记录及隐蔽工程签证单必须手工填写。2.施工检查及评级记录以自检和项目部检查记录为依据采用电子表格填写。各种记录按照填写要求填写，记录应真实、整洁。路径复测记录表（线记1）复测日期：年月日～年月日施工桩号杆塔型式档距（m）线路转角塔位高程m桩位移（mm）被跨越物(或地形凸起点)备注设计值实测值偏差值（±）设计值实测值方向位移值名称高程（m）与邻杆塔最近距离运行塔号杆塔号距离（m）业主代表：专职质检员：施工负责人：检查人：“路径复测记录表”（线记1）填写说明此表为路径复测记录表专用表格一、检查项目1.表格第一列每个桩号分两栏，上边填写施工桩号，下面填写运行桩号。2.杆塔型：填写“塔型－呼称高”。3.档距、线路转角：设计值、实测值、偏差值必须填写真实数据，偏差值为实测值与设计值的差值，以（±）进行区分。4.塔位高程：填写实测值,数据保留2位小数点。5.桩位移：面向大号分大号、小号、左侧、右侧；位移值：填写“复测值”与“设计值”的差值。6.被跨越物（或地形凸起点）：“被跨越物”是指重要的电力线、公路、铁路、河流及明显的地形突起点；名称栏填写被跨越物名称及等级，若同一档内有多处被跨越物（或地形凸起点），“桩号/塔号”栏间可有空格，被跨越物（或地形凸起点）应分别填写，不得遗漏；“高程”栏填写跨越点实测值，数据保留2位小数点；与临近杆塔最近距离中杆塔号栏填写“设计桩号”，距离栏填写跨越点到最近设计桩号的水平距离。7.表头要填写复测起止日期，如“2007年5月1日－2007年5月11日”。8.有特殊情况请填写“备注”一栏。现浇铁塔基础检查及评级记录（线基1改）设计桩号杆塔型CZ3施工基面施工日期年月日运行塔号基础型螺栓检查日期年月日序号检查（检验）项目性质质量标准（允许偏差）检查结果评级合格优良1地脚螺栓与钢筋规格、数量关键设计值：符合设计要求制作工艺良好2混凝土强度关键设计值：C20试块强度：Mpa试块报告编号：不小于设计值3底板断面尺寸mm关键设计值：ABCD-1%-0.8%4基础埋深mm重要设计值：+100,-50+100,05立柱断面尺寸重要设计值：-1%-0.8%6钢筋保护层厚度mm重要设计值：-57混凝土表面质量重要符合GB50233-2005第5.1.1条规定表面平整8整基基础中心位移mm重要顺线路:3024横线路:30249整基基础扭转重要一般塔:10′8′高塔:5′4′10回填土重要符合GB50233-2005第4.0.7～4.0.10条规定无沉陷,防沉层整齐美观11同组地脚螺栓中心与立柱中心偏移mm一般10812基础顶面间高差mm一般513地脚螺栓露出基础顶面高度一般设计值:最大：最小：最大：最小：最大：最小：最大：最小：+10mm；-5mm+8mm；-4mm14基础根开及对角线尺寸mm一般设计值AB:BC:CD:DA:AC:BD:AB:BC:CD:DA:螺栓式高塔±2‰±0.7‰±1.6‰±0.6‰AC:BD:备注转角度数：转角方向：预偏值：A:mmB:mmC:mmD:mm评级业主代表：专职质检员：施工负责人：检查人：“现浇铁塔基础检查及评级记录”（线基1改）填写说明此表为地脚螺栓式大块基础专用表格一、表头1.杆塔型：填写设计杆塔型式-呼称高，如：SJC3-24。2.基础型：填写“螺栓”。3.施工基面：根据设计要求填写“中心桩标高”，如“－1500”或“3000”，以mm为单位。4.施工日期：填写整基基础浇制完成日期。5.检查日期：为基础拆模日期。二、检查项目1.地脚螺栓与钢筋规格、数量：设计值填写地脚螺栓的规格，如“M45×长度”；检查结果栏填写“符合设计要求，制作工艺良好”。2.混凝土强度：设计值填写设计强度如“C20”；检查结果中的试块强度根据试验报告填写；试块报告编号为试验报告的试验编号。3.底板断面尺寸：若同一基基础四只底板断面尺寸设计值相同，则质量标准栏内设计值填写该底板断面尺寸，否则，各种底板断面尺寸设计值应分别填写，如：A、B：3400×3400；C、D：2200×2200；检查结果栏填写各底板断面尺寸实测值。4.基础埋深：质量标准栏、检查结果栏分别填写不含垫层的基础埋深设计值、实测值，对于垫层，则在备注栏内以“基础埋深不含碎石灌M**砂浆垫层***mm”的字样进行说明。5.钢筋保护层厚度：无筋基础不填，有筋基础按施...
