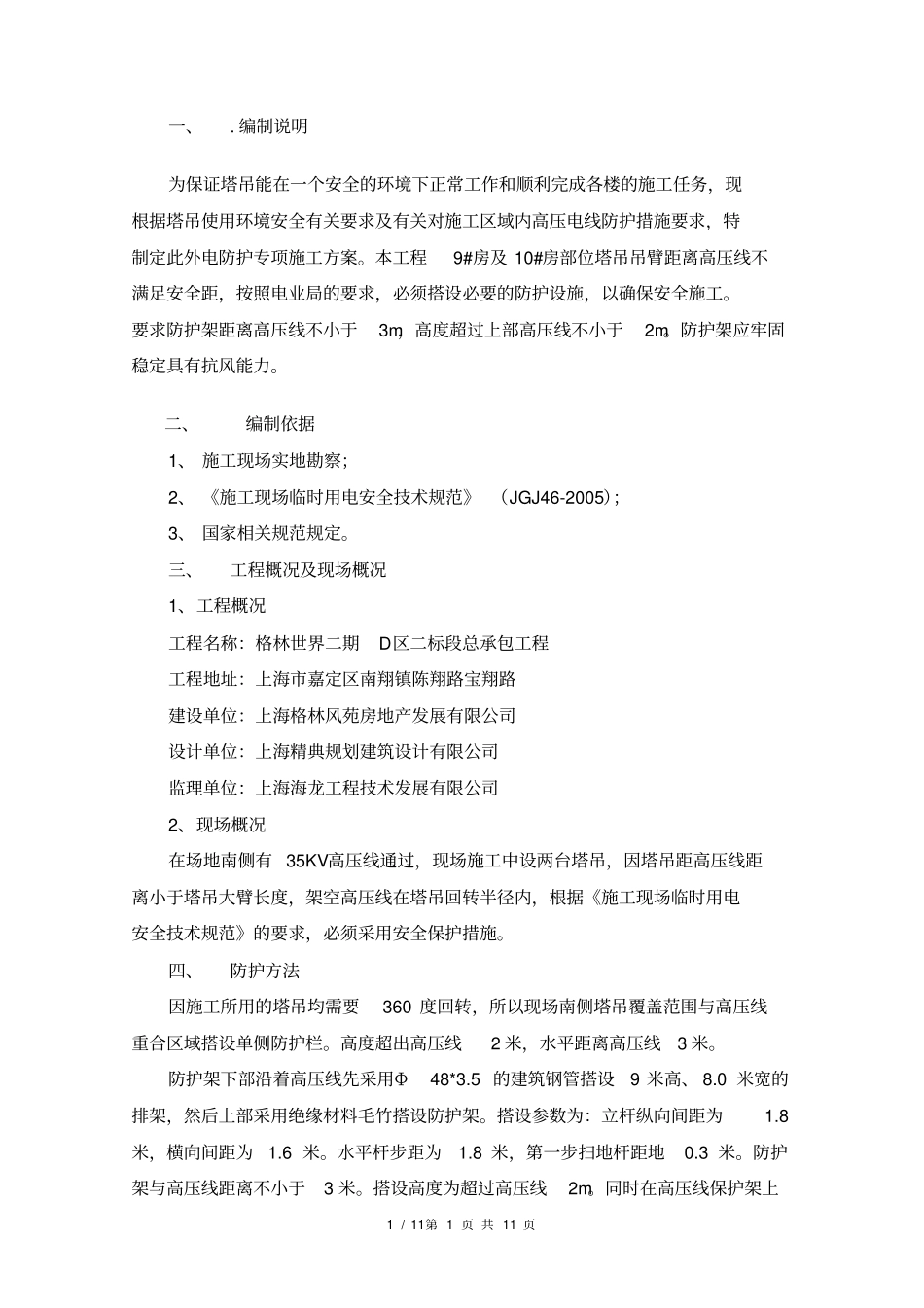

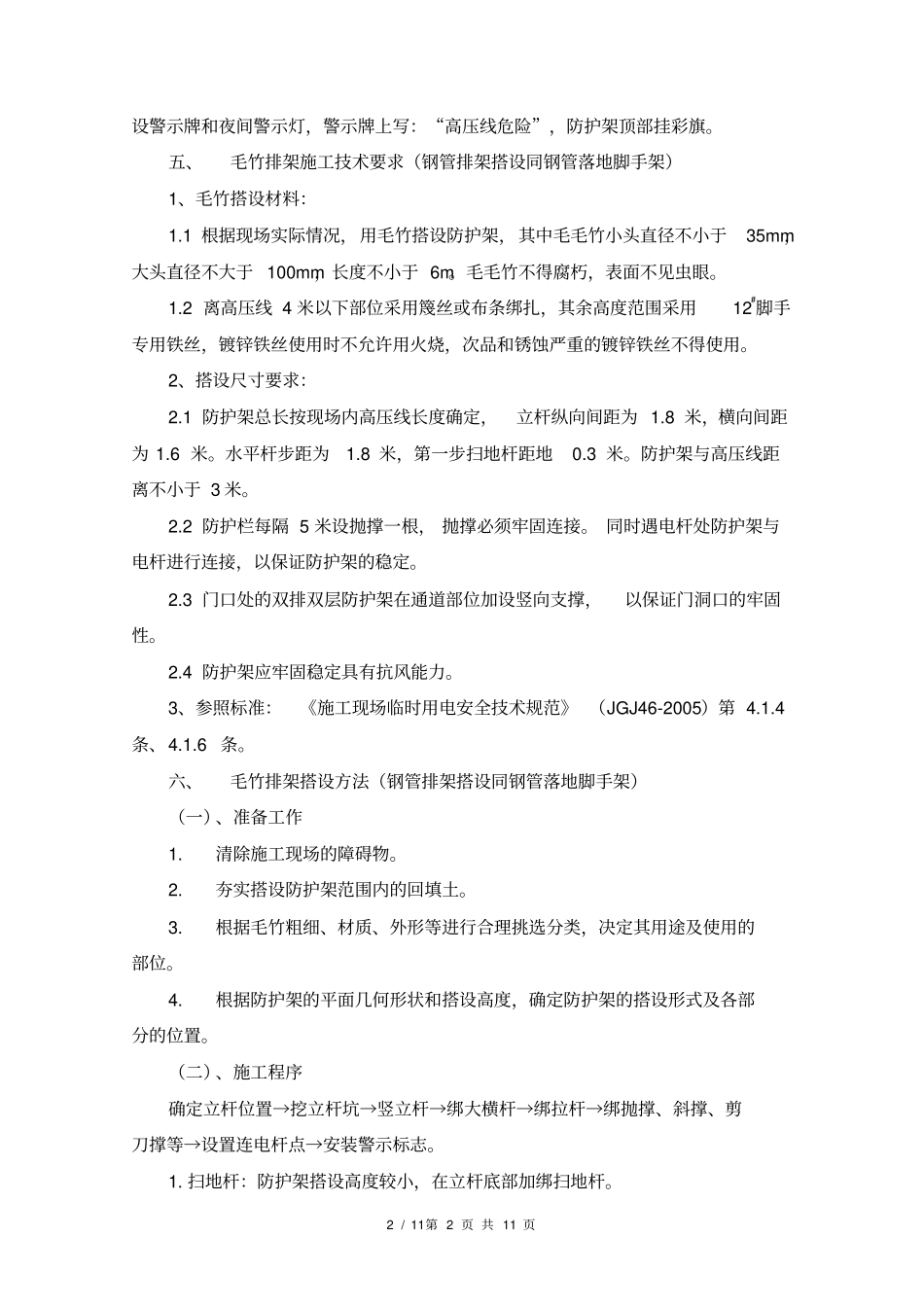

1/11第1页共11页一、.编制说明为保证塔吊能在一个安全的环境下正常工作和顺利完成各楼的施工任务，现根据塔吊使用环境安全有关要求及有关对施工区域内高压电线防护措施要求，特制定此外电防护专项施工方案。本工程9#房及10#房部位塔吊吊臂距离高压线不满足安全距，按照电业局的要求，必须搭设必要的防护设施，以确保安全施工。要求防护架距离高压线不小于3m，高度超过上部高压线不小于2m。防护架应牢固稳定具有抗风能力。二、编制依据1、施工现场实地勘察；2、《施工现场临时用电安全技术规范》（JGJ46-2005）；3、国家相关规范规定。三、工程概况及现场概况1、工程概况工程名称：格林世界二期D区二标段总承包工程工程地址：上海市嘉定区南翔镇陈翔路宝翔路建设单位：上海格林风苑房地产发展有限公司设计单位：上海精典规划建筑设计有限公司监理单位：上海海龙工程技术发展有限公司2、现场概况在场地南侧有35KV高压线通过，现场施工中设两台塔吊，因塔吊距高压线距离小于塔吊大臂长度，架空高压线在塔吊回转半径内，根据《施工现场临时用电安全技术规范》的要求，必须采用安全保护措施。四、防护方法因施工所用的塔吊均需要360度回转，所以现场南侧塔吊覆盖范围与高压线重合区域搭设单侧防护栏。高度超出高压线2米，水平距离高压线3米。防护架下部沿着高压线先采用Φ48*3.5的建筑钢管搭设9米高、8.0米宽的排架，然后上部采用绝缘材料毛竹搭设防护架。搭设参数为：立杆纵向间距为1.8米，横向间距为1.6米。水平杆步距为1.8米，第一步扫地杆距地0.3米。防护架与高压线距离不小于3米。搭设高度为超过高压线2m。同时在高压线保护架上2/11第2页共11页设警示牌和夜间警示灯，警示牌上写：“高压线危险”，防护架顶部挂彩旗。五、毛竹排架施工技术要求（钢管排架搭设同钢管落地脚手架）1、毛竹搭设材料：1.1根据现场实际情况，用毛竹搭设防护架，其中毛毛竹小头直径不小于35mm，大头直径不大于100mm，长度不小于6m。毛毛竹不得腐朽，表面不见虫眼。1.2离高压线4米以下部位采用篾丝或布条绑扎，其余高度范围采用12#脚手专用铁丝，镀锌铁丝使用时不允许用火烧，次品和锈蚀严重的镀锌铁丝不得使用。2、搭设尺寸要求：2.1防护架总长按现场内高压线长度确定，立杆纵向间距为1.8米，横向间距为1.6米。水平杆步距为1.8米，第一步扫地杆距地0.3米。防护架与高压线距离不小于3米。2.2防护栏每隔5米设抛撑一根，抛撑必须牢固连接。同时遇电杆处防护架与电杆进行连接，以保证防护架的稳定。2.3门口处的双排双层防护架在通道部位加设竖向支撑，以保证门洞口的牢固性。2.4防护架应牢固稳定具有抗风能力。3、参照标准：《施工现场临时用电安全技术规范》（JGJ46-2005）第4.1.4条、4.1.6条。六、毛竹排架搭设方法（钢管排架搭设同钢管落地脚手架）（一）、准备工作1.清除施工现场的障碍物。2.夯实搭设防护架范围内的回填土。3.根据毛竹粗细、材质、外形等进行合理挑选分类，决定其用途及使用的部位。4.根据防护架的平面几何形状和搭设高度，确定防护架的搭设形式及各部分的位置。（二）、施工程序确定立杆位置→挖立杆坑→竖立杆→绑大横杆→绑拉杆→绑抛撑、斜撑、剪刀撑等→设置连电杆点→安装警示标志。1.扫地杆：防护架搭设高度较小，在立杆底部加绑扫地杆。3/11第3页共11页2.竖立杆：先竖两端头的立杆，再里中间立杆。立杆竖好后，应纵成行，横成方，杆身垂直。立杆弯曲时，其弯曲面应顺纵向方向，既不能朝高压线面也不能背高压线面，以保证大横杆能与立杆接触良好。3.绑大横杆：防护架两端大横杆的大头应朝外。绑扎第一步架的大横杆时，应检查立杆是否埋正、埋牢。同一步架的大横杆大头朝向应一致，上下相邻两步架的大横杆大头朝向应相反，以增强防护架的整体稳定。4.双排架绑小横杆：小横杆绑再大横杆上，相邻的两根小横杆的大小头应相反放置。小横杆绑在立杆上，上下相邻的两排小横杆应绑在立杆的不同侧面。小横杆伸出立杆部分长度不得小于300mm。5.绑斜撑、剪刀撑、抛撑：防护架搭设至三步以上时，即应绑设抛撑、斜撑、剪刀撑（防护架长超过15m）。6.设置连电杆点：防护架高度超过7m时，随搭设防...
