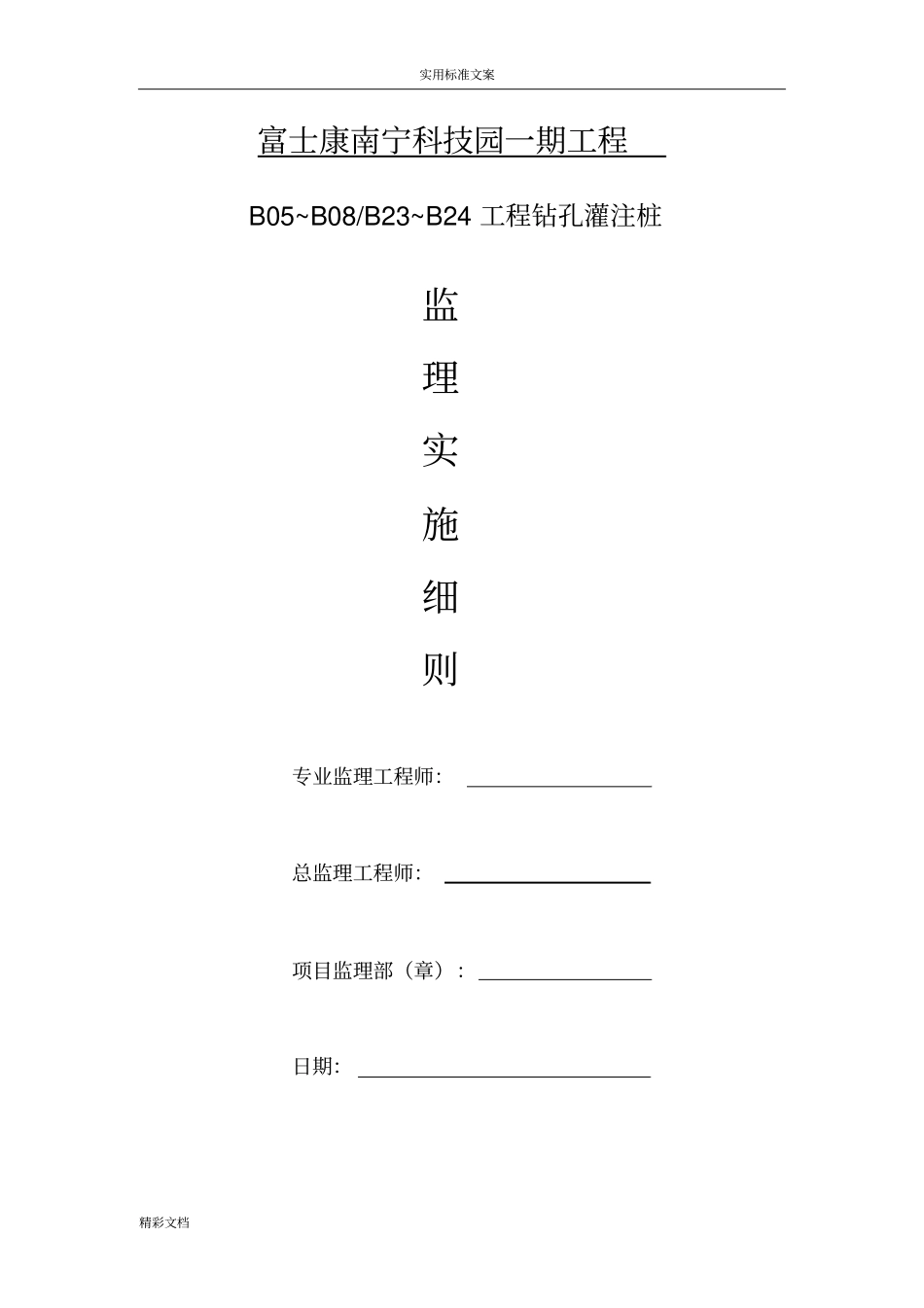

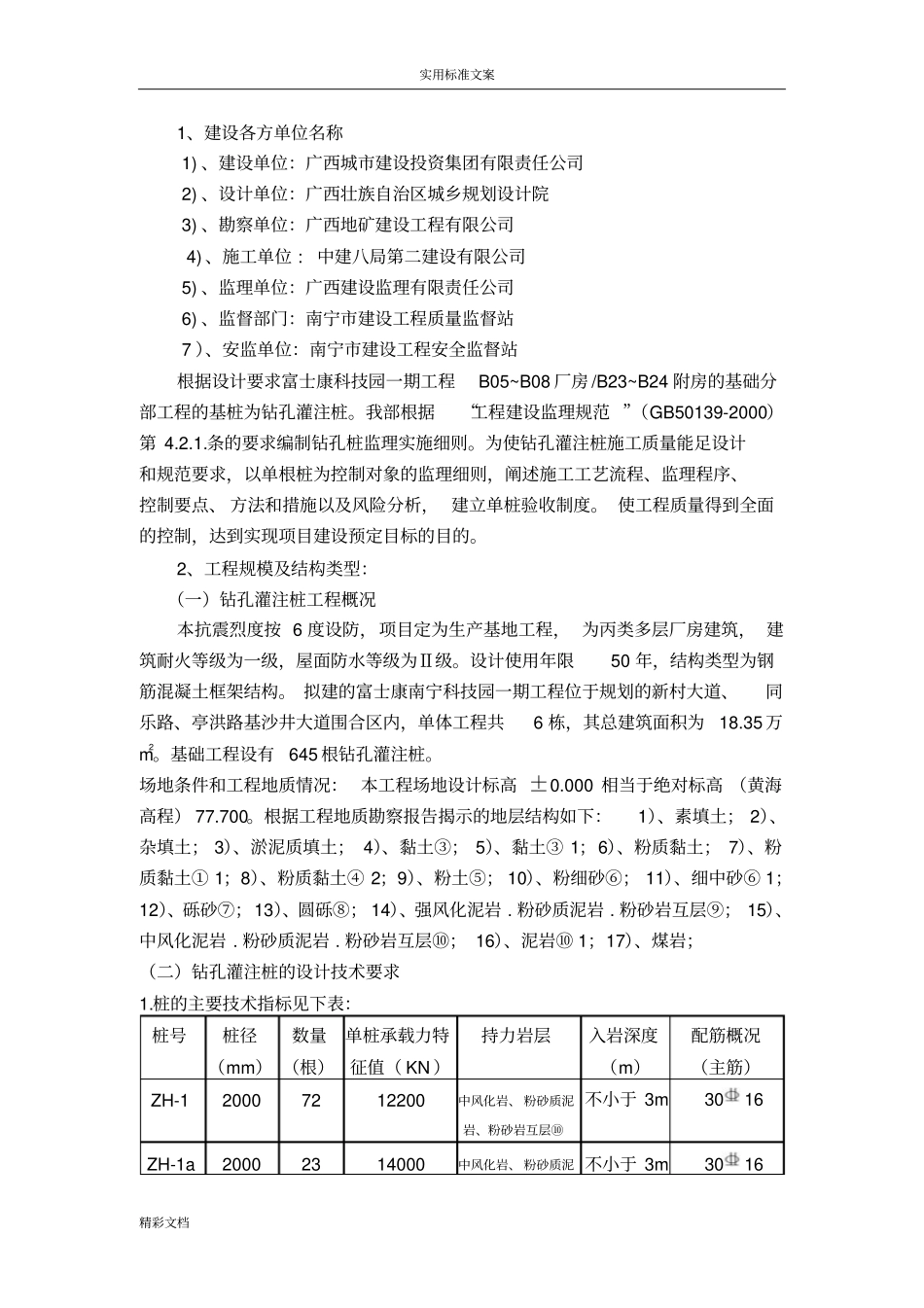

实用标准文案精彩文档富士康南宁科技园一期工程B05~B08/B23~B24工程钻孔灌注桩监理实施细则专业监理工程师：总监理工程师：项目监理部（章）：日期：实用标准文案精彩文档目录1、建设各方单位名称（3）2、工程规模及结构类型（3）（一）钻孔灌注桩工程概况（3）（二）钻孔灌注桩的设计技术要求（3）（三）：质量控制标准（4）（四）工艺流程及控制要点（5）（五）质量控制实施细则（6）3、验收阶段（10）（一）施工工序（10）（二）进度控制（10）（三）造价控制（11）（四）文明施工和安全管理（11）（五）监理依据（12）实用标准文案精彩文档1、建设各方单位名称1)、建设单位：广西城市建设投资集团有限责任公司2)、设计单位：广西壮族自治区城乡规划设计院3)、勘察单位：广西地矿建设工程有限公司4)、施工单位:中建八局第二建设有限公司5)、监理单位：广西建设监理有限责任公司6)、监督部门：南宁市建设工程质量监督站7）、安监单位：南宁市建设工程安全监督站根据设计要求富士康科技园一期工程B05~B08厂房/B23~B24附房的基础分部工程的基桩为钻孔灌注桩。我部根据“工程建设监理规范”（GB50139-2000）第4.2.1.条的要求编制钻孔桩监理实施细则。为使钻孔灌注桩施工质量能足设计和规范要求，以单根桩为控制对象的监理细则，阐述施工工艺流程、监理程序、控制要点、方法和措施以及风险分析，建立单桩验收制度。使工程质量得到全面的控制，达到实现项目建设预定目标的目的。2、工程规模及结构类型：（一）钻孔灌注桩工程概况本抗震烈度按6度设防，项目定为生产基地工程，为丙类多层厂房建筑，建筑耐火等级为一级，屋面防水等级为Ⅱ级。设计使用年限50年，结构类型为钢筋混凝土框架结构。拟建的富士康南宁科技园一期工程位于规划的新村大道、同乐路、亭洪路基沙井大道围合区内，单体工程共6栋，其总建筑面积为18.35万m2。基础工程设有645根钻孔灌注桩。场地条件和工程地质情况：本工程场地设计标高±0.000相当于绝对标高（黄海高程）77.700。根据工程地质勘察报告揭示的地层结构如下：1）、素填土；2）、杂填土；3）、淤泥质填土；4）、黏土③；5）、黏土③1；6）、粉质黏土；7）、粉质黏土①1；8）、粉质黏土④2；9）、粉土⑤；10）、粉细砂⑥；11）、细中砂⑥1；12）、砾砂⑦；13）、圆砾⑧；14）、强风化泥岩.粉砂质泥岩.粉砂岩互层⑨；15）、中风化泥岩.粉砂质泥岩.粉砂岩互层⑩；16）、泥岩⑩1；17）、煤岩；（二）钻孔灌注桩的设计技术要求1.桩的主要技术指标见下表：桩号桩径（mm）数量（根）单桩承载力特征值（KN）持力岩层入岩深度（m）配筋概况（主筋）ZH-120007212200中风化岩、粉砂质泥岩、粉砂岩互层⑩不小于3m3016ZH-1a20002314000中风化岩、粉砂质泥不小于3m3016实用标准文案精彩文档岩、粉砂岩互层⑩ZH-2180028110500中风化岩、粉砂质泥岩、粉砂岩互层⑩不小于3m2816ZH-315001398400中风化岩、粉砂质泥岩、粉砂岩互层⑩不小于3m2218ZH-41200726300中风化岩、粉砂质泥岩、粉砂岩互层⑩不小于3m1818ZH-5800183900中风化岩、粉砂质泥岩、粉砂岩互层⑩不小于3m1018连廊桩1200283500kpa2.设计标高：设计标高±0.000相当于绝对标高（黄海高程）77.700m。3.砼强度等级：C30。4.砼护层厚度：主筋50mm。5.桩顶伸入承台长度不应小于100mm。主筋的锚固长度不小于35倍主筋直径。6.钢筋工程：纵向钢筋种类用HRB400，箍筋螺旋形HPB300，设计中对钢筋接头规定采用焊接或机械连接，钢筋接头应错开35d且不小于500mm，同一截面上钢筋接头面积不得超过钢筋总面积的50%。箍筋的螺距为200mm，桩顶加密区螺距为100mm。（三）：质量控制标准1、主控项目：（1）钻孔灌注桩使用的原材料必须符合设计要求和施工规范的规定。（2）成孔深度必须符合设计要求，沉渣厚度严禁大于50mm。（3）实际浇筑混凝土量严禁小于实际理论计算体积。（4）浇筑后的桩顶标高及浮浆的处理必须符合设计要求和施工规范的规定。（5）钢筋的规格和数量必须符合设计要求。（6）砼强度必须符合设计要求。（7）桩端伸入持力岩层和深度必须符合设计要求。（8）桩端持力岩层的性质和持力岩层的厚度必须符合设计要求，2、一...
