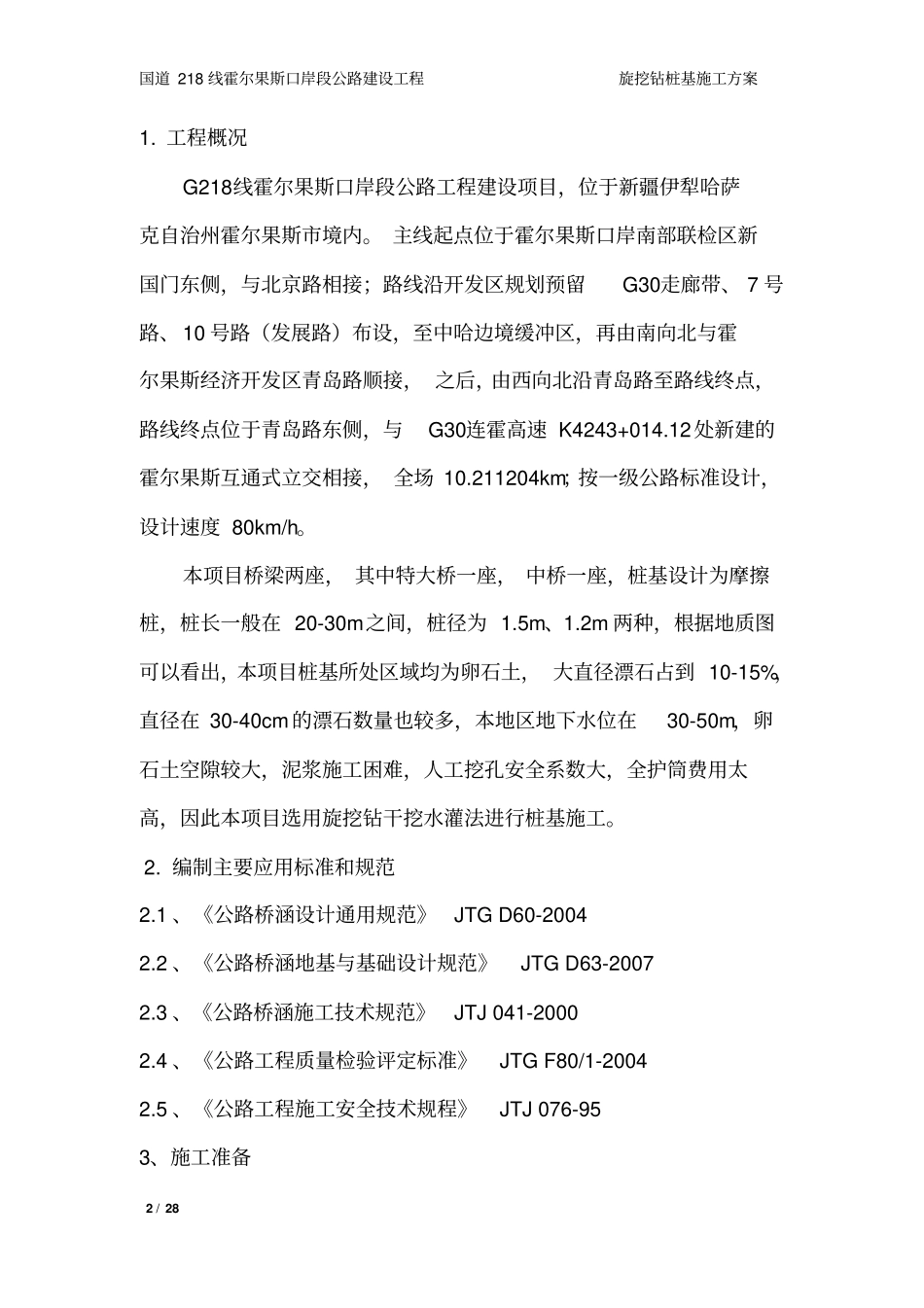

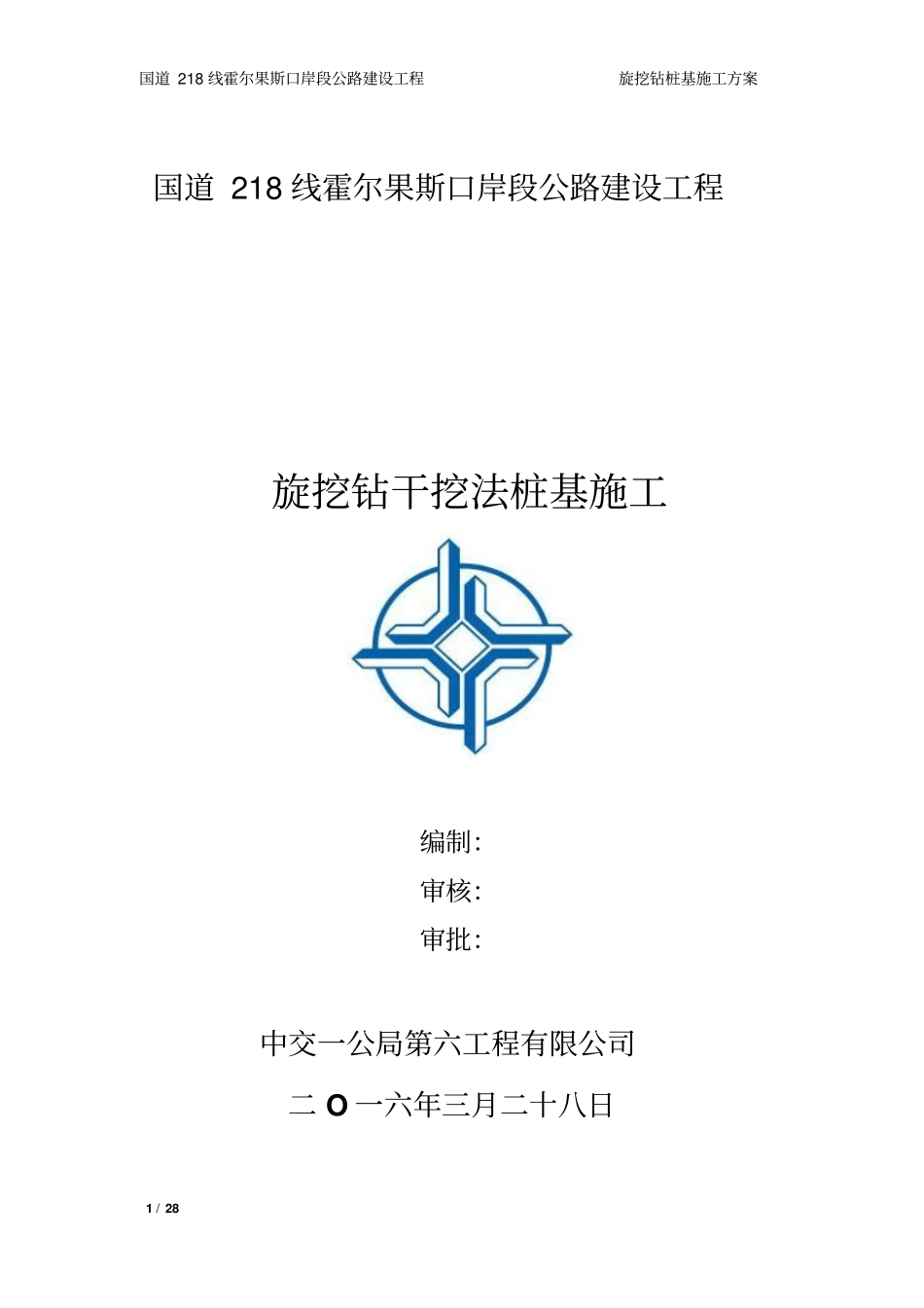

国道218线霍尔果斯口岸段公路建设工程旋挖钻桩基施工方案1/28国道218线霍尔果斯口岸段公路建设工程旋挖钻干挖法桩基施工编制：审核：审批：中交一公局第六工程有限公司二O一六年三月二十八日国道218线霍尔果斯口岸段公路建设工程旋挖钻桩基施工方案2/281.工程概况G218线霍尔果斯口岸段公路工程建设项目，位于新疆伊犁哈萨克自治州霍尔果斯市境内。主线起点位于霍尔果斯口岸南部联检区新国门东侧，与北京路相接；路线沿开发区规划预留G30走廊带、7号路、10号路（发展路）布设，至中哈边境缓冲区，再由南向北与霍尔果斯经济开发区青岛路顺接，之后，由西向北沿青岛路至路线终点，路线终点位于青岛路东侧，与G30连霍高速K4243+014.12处新建的霍尔果斯互通式立交相接，全场10.211204km；按一级公路标准设计，设计速度80km/h。本项目桥梁两座，其中特大桥一座，中桥一座，桩基设计为摩擦桩，桩长一般在20-30m之间，桩径为1.5m、1.2m两种，根据地质图可以看出，本项目桩基所处区域均为卵石土，大直径漂石占到10-15%，直径在30-40cm的漂石数量也较多，本地区地下水位在30-50m，卵石土空隙较大，泥浆施工困难，人工挖孔安全系数大，全护筒费用太高，因此本项目选用旋挖钻干挖水灌法进行桩基施工。2.编制主要应用标准和规范2.1、《公路桥涵设计通用规范》JTGD60-20042.2、《公路桥涵地基与基础设计规范》JTGD63-20072.3、《公路桥涵施工技术规范》JTJ041-20002.4、《公路工程质量检验评定标准》JTGF80/1-20042.5、《公路工程施工安全技术规程》JTJ076-953、施工准备国道218线霍尔果斯口岸段公路建设工程旋挖钻桩基施工方案3/283.1、技术准备3.1.1、熟悉和分析施工现场的地质、水文资料，由中交指挥部总工程师组织工程设计部、工程管理部、安全质量部等相关部门向各分指挥部总工就承包合同有关条款、设计图、设计文件、施工技术规范和质量要求、使用的施工方法和材质要求等进行交底。分指总工向分指各部门、现场负责人及技术员就以下内容进行交底。⑴合同中有关施工技术管理和监理办法，合同条款规定的法律、经济责任和工期。⑵设计文件、施工图及说明要点等内容。⑶分部、分项工程的施工特点，质量要求。⑷施工技术方案。⑸工程合同技术规范、使用的工法或工艺操作规程。⑹材料的特性、技术要求及节约措施。⑺季节性施工措施。⑻各单位在施工中的协调配合、机械设备组合、交叉作业及注意事项。⑼试验工程项目的技术标准和采用的规程。⑽适应工程内容的科研项目、四新项目和先进技术、推广应用的技术要求。⑾、安全、文明、环保施工具体要求。国道218线霍尔果斯口岸段公路建设工程旋挖钻桩基施工方案4/28由现场主管技术员配合分指工程部向现场施工班组、施工人员进行技术、操作、安全、环保交底,确保施工过程的工程质量和人身安全。3.1.2、熟悉施工现场环境,排查清施工区域内的地下管线（管道、电缆）、地下构筑物、危险建筑等的分布情况。本工程危险源包括：高空坠落、物体打击、触电、机械伤害、坍塌、中毒、火灾、职业病等。3.1.3、砼配合比设计及试验：按砼设计强度要求，分别做水下砼配合比及普通砼配合比的试验室配合比、施工配合比，满足钻孔桩灌注砼的要求。3.1.4、测量准备:沿路线方向300～500米距离，埋设水准点2个，导线点1个。3.2、机具准备3.2.1、钻孔设备:250型一台全液压旋挖钻机等。3.2.2配套设备:挖掘机、装载机、吊车、钻渣运输车各1台、钢护筒2个等。3.2.3安全设备:防水照明灯、安全帽、安全带、防护网等。3.2.4混凝土灌注设备:砼拌和站、砼运输车、导管、下料斗等。3.2.5钢筋加工、安装设备:钢筋笼成套加工设备、电焊机等。3.2.6试验检测设备：抗压强度试模3组、坍落度筒1套、温度计2支（量程0-100℃）等。3.3、材料准备国道218线霍尔果斯口岸段公路建设工程旋挖钻桩基施工方案5/28原材料：水泥、石子、砂、钢筋等由分指试验人员按规定进行检验，并报驻地办监理工程师检验，确保原材料质量符合相应标准。3.4、作业条件3.4.1开钻前场地应完成三通一平，即路通、水通、电通、场地平整。场地平整采用装载机平整，人工配合。旋挖钻机作业场地平整尺寸为10米×10米，平整后用...
