旋挖钻孔灌注桩专项施工方案VIP免费

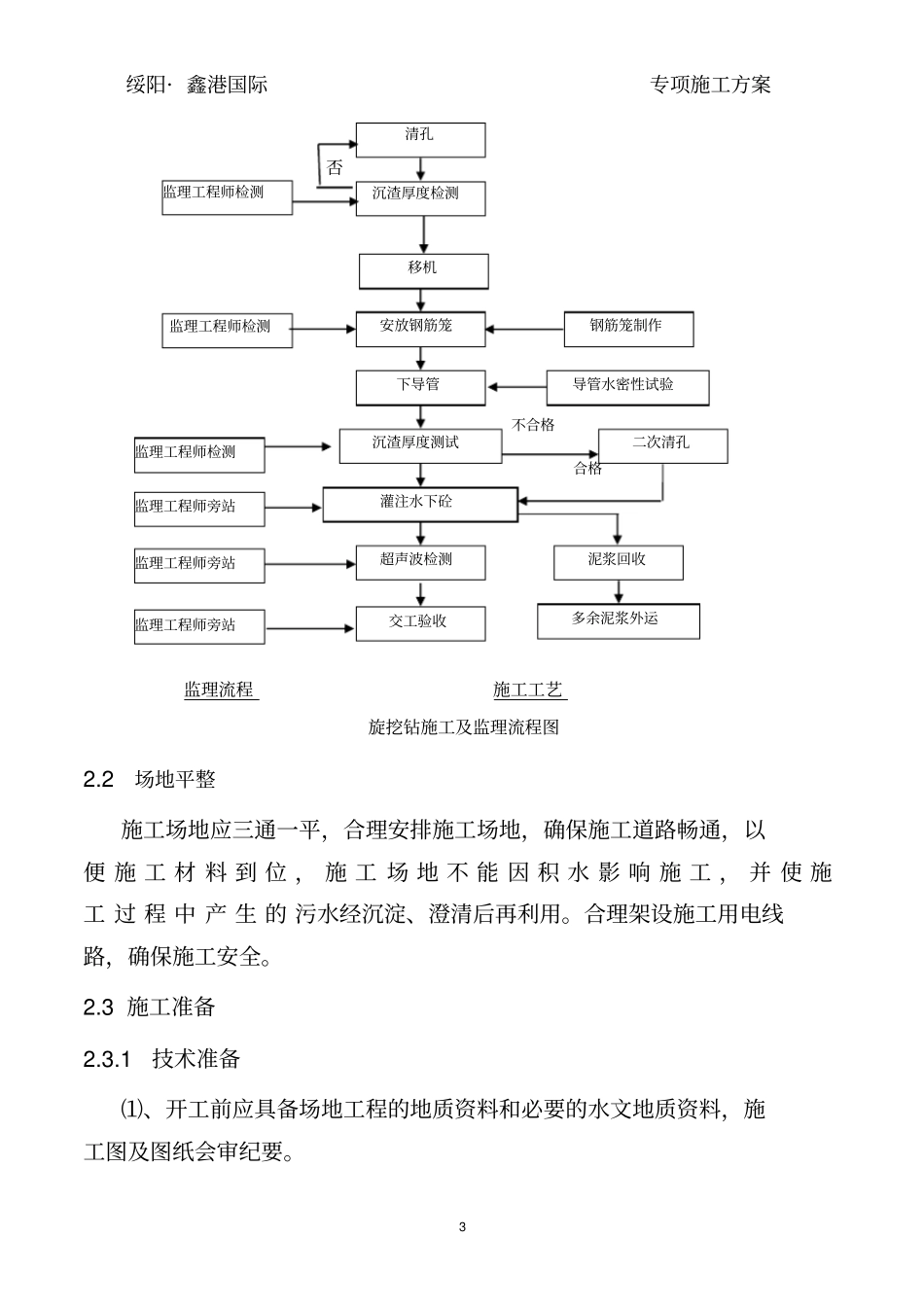

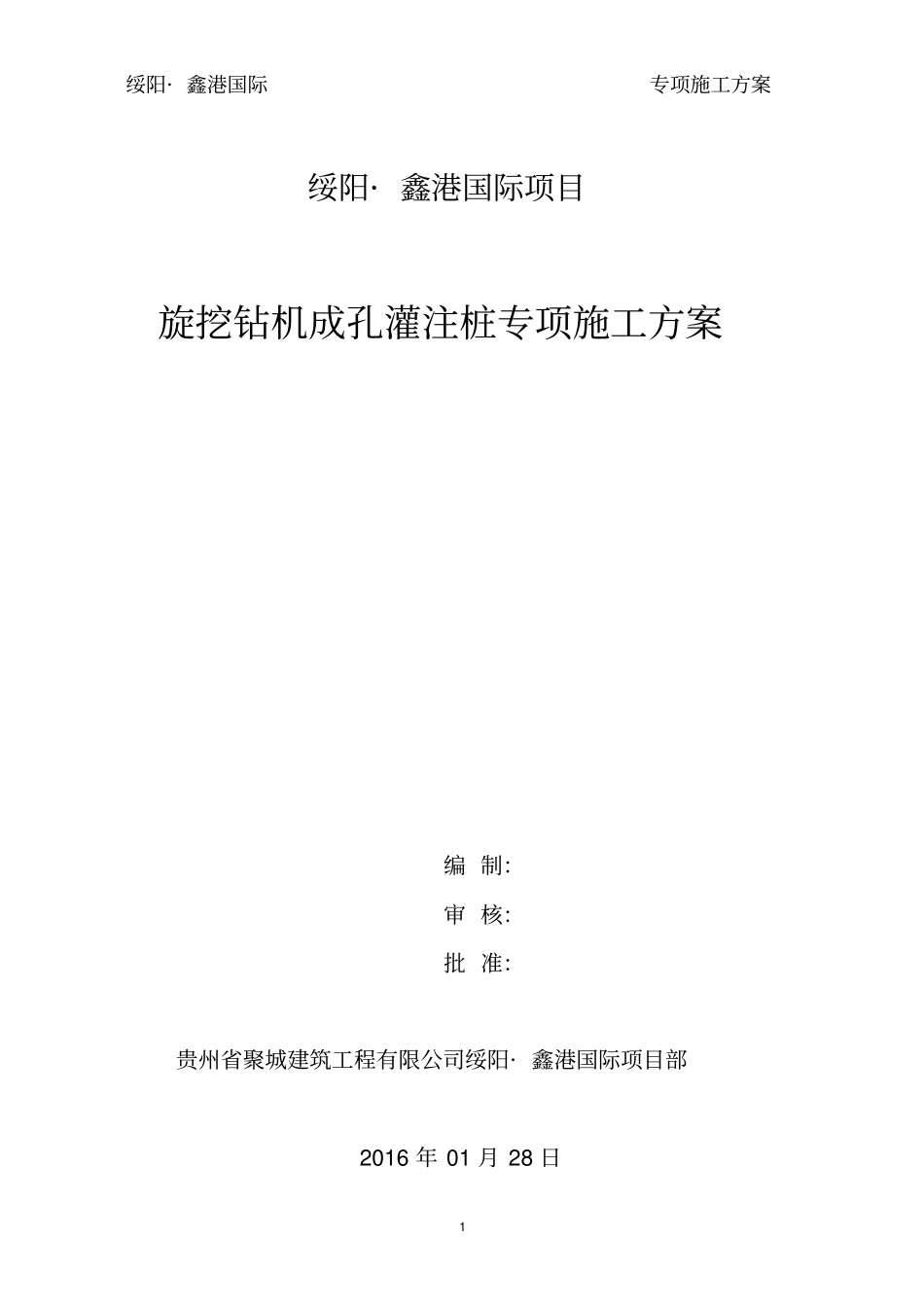

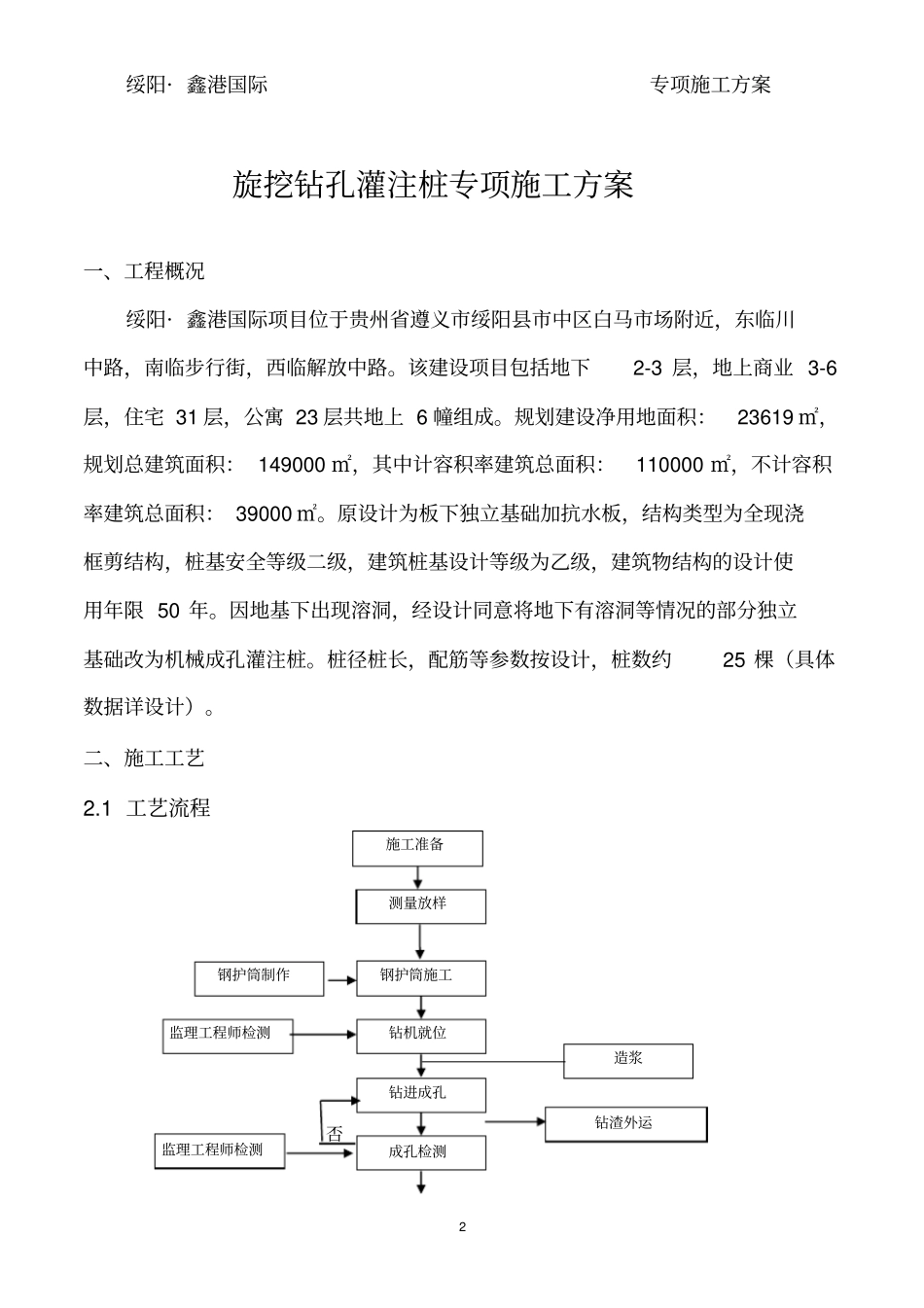

绥阳·鑫港国际专项施工方案1绥阳·鑫港国际项目旋挖钻机成孔灌注桩专项施工方案编制：审核：批准：贵州省聚城建筑工程有限公司绥阳·鑫港国际项目部2016年01月28日绥阳·鑫港国际专项施工方案2旋挖钻孔灌注桩专项施工方案一、工程概况绥阳·鑫港国际项目位于贵州省遵义市绥阳县市中区白马市场附近，东临川中路，南临步行街，西临解放中路。该建设项目包括地下2-3层，地上商业3-6层，住宅31层，公寓23层共地上6幢组成。规划建设净用地面积：23619㎡，规划总建筑面积：149000㎡，其中计容积率建筑总面积：110000㎡，不计容积率建筑总面积：39000㎡。原设计为板下独立基础加抗水板，结构类型为全现浇框剪结构，桩基安全等级二级，建筑桩基设计等级为乙级，建筑物结构的设计使用年限50年。因地基下出现溶洞，经设计同意将地下有溶洞等情况的部分独立基础改为机械成孔灌注桩。桩径桩长，配筋等参数按设计，桩数约25棵（具体数据详设计）。二、施工工艺2.1工艺流程否钢护筒施工钻机就位成孔检测钻进成孔钻渣外运造浆钢护筒制作监理工程师检测监理工程师检测施工准备测量放样绥阳·鑫港国际专项施工方案3否监理流程施工工艺旋挖钻施工及监理流程图2.2场地平整施工场地应三通一平，合理安排施工场地，确保施工道路畅通，以便施工材料到位，施工场地不能因积水影响施工，并使施工过程中产生的污水经沉淀、澄清后再利用。合理架设施工用电线路，确保施工安全。2.3施工准备2.3.1技术准备⑴、开工前应具备场地工程的地质资料和必要的水文地质资料，施工图及图纸会审纪要。不合格清孔超声波检测灌注水下砼沉渣厚度测试安放钢筋笼下导管沉渣厚度检测导管水密性试验钢筋笼制作多余泥浆外运泥浆回收二次清孔合格交工验收监理工程师检测监理工程师检测监理工程师检测监理工程师旁站监理工程师旁站监理工程师旁站移机绥阳·鑫港国际专项施工方案4⑵、施工现场环境和邻近区域内的地上地下管线（高压线、管道、电缆）、地下构筑物、危险建筑、实际地质情况与设计上的部分差别等的调查资料，提前做好准备工作。确保不影响现场的施钻及其它工作。⑶、主要施工机械及其配套设备的技术性能资料，所需材料的检验和配合比试验，对所需的材料必需做材料的试验，试验室根据所用的原材料作好混凝土的配合比试验。⑷、具有可操作性的桩基工程的施工组织设计或施工方案和有关施工工艺的试验参考资料。⑸、工程地质资料作好全面的施工准备，施工前对工程的地质情况尤其是对粉沙土的特性进行必要的研究，对钻孔过程中可能会遇到的问题及突发事件采取针对性的措施及应急处理方案。2.3.2机械设备准备根据现场施工要求，安排性能好的机械设备进场，并对进场设备进行必要的维护与保养，以保证设备正常运转。具体机械设备如表。表1旋挖钻施工主要机械设备表序号机械设备数量1XR360旋挖钻1台225T起重机2台3内径ф30导管1套4大小料斗1套5滚轧直螺纹机床2台6钢筋切断机2台绥阳·鑫港国际专项施工方案57钢筋弯曲机2台8钢筋调直机2台9电焊机5台10HZS90拌和站2套118方混凝土运输车7台12装载机1台13运渣车2台14泥浆泵3台表2XR360旋挖钻机主要技术参数序号名称单位参数值1最大钻孔直径mm25002最大钻孔深度m1023容许安全钻孔作业范围(距回转中心)mm4410～49504工作状态钻机尺寸（长*宽*高）mm11000X4800X245865运输状态钻机尺寸（长*宽*高）mm拆解运输6整机重量（标配钻杆、不含钻头）T907发动机发动机型号CUMMINSQSM11-C400发动机额定功率/转速kW298/（2100r/min）发动机最大扭矩N.m1898/（1400r/min）8液压系统主泵最大工作压力Mpa35副泵最大工作压力Mpa309动力头动力头的最大扭矩kN.m360动力头的转速rpm7～2010加压油缸加压油缸最大加压力kN240加压油缸最大提升力kN250加压油缸行程mm600011主卷扬主卷扬提升力kN320主卷扬最大单绳速度m/min7212副卷扬副卷扬提升力kN100副卷扬最大单绳速度m/min6513钻桅桅杆左/右倾角°4/4绥阳·鑫港国际专项施工方案6桅杆前倾角°5桅杆后倾角°1514转台回转转台回转角度°36015行走整机最大行走速度km/h1.5整机最大爬坡度%3516履带履带宽度mm800履带外宽（最小-最大）mm3500～4800履带纵向两轮...
