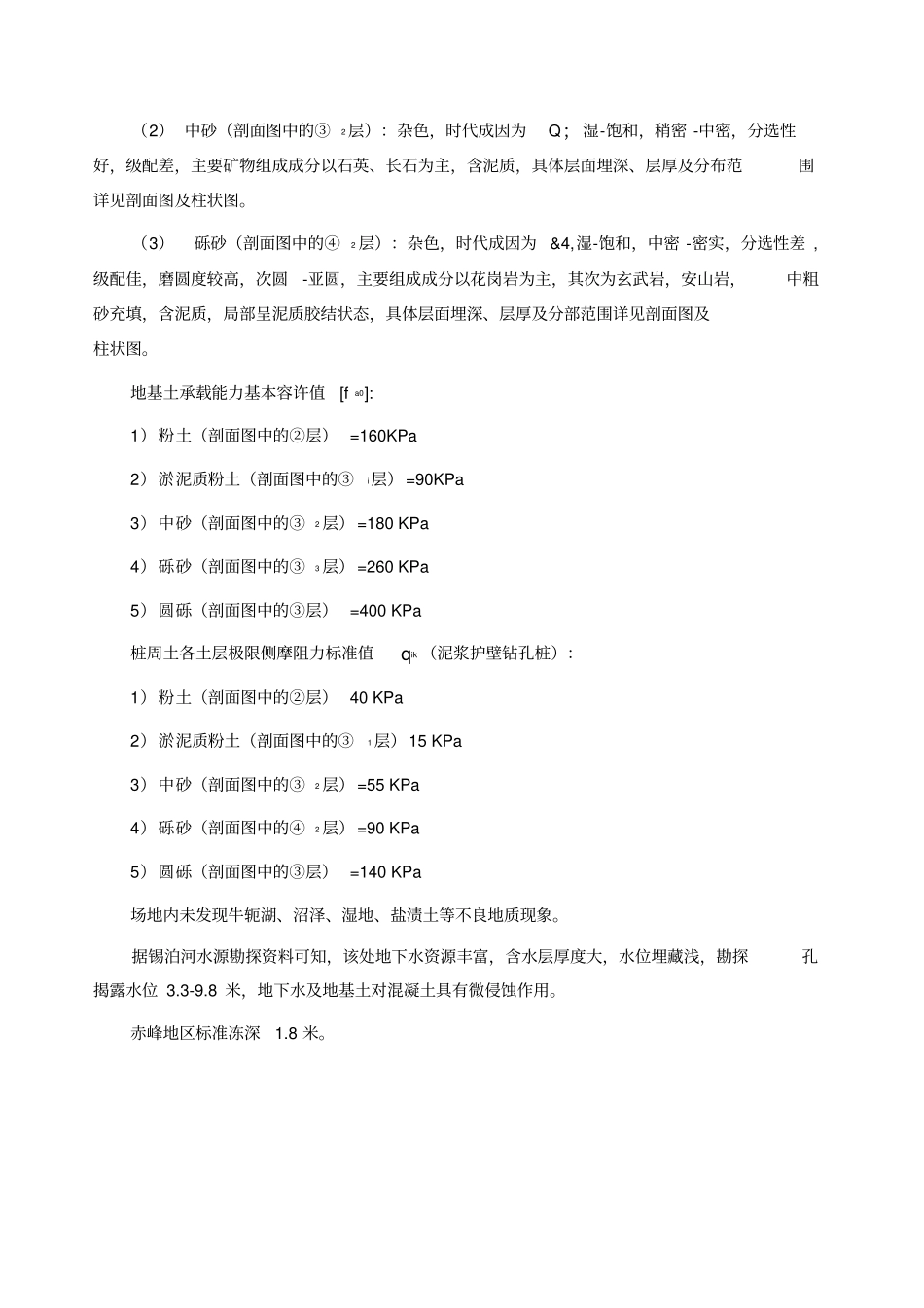

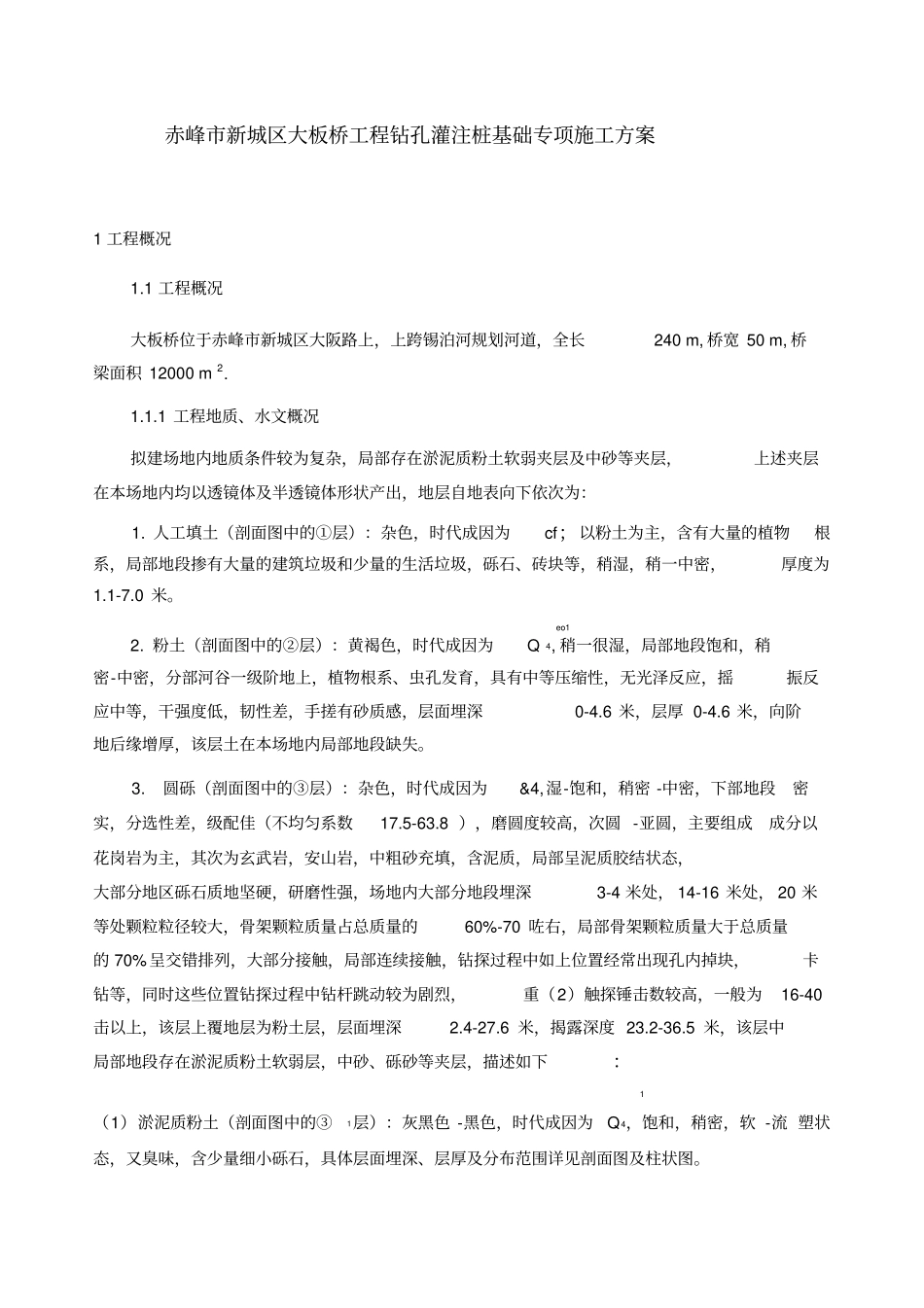

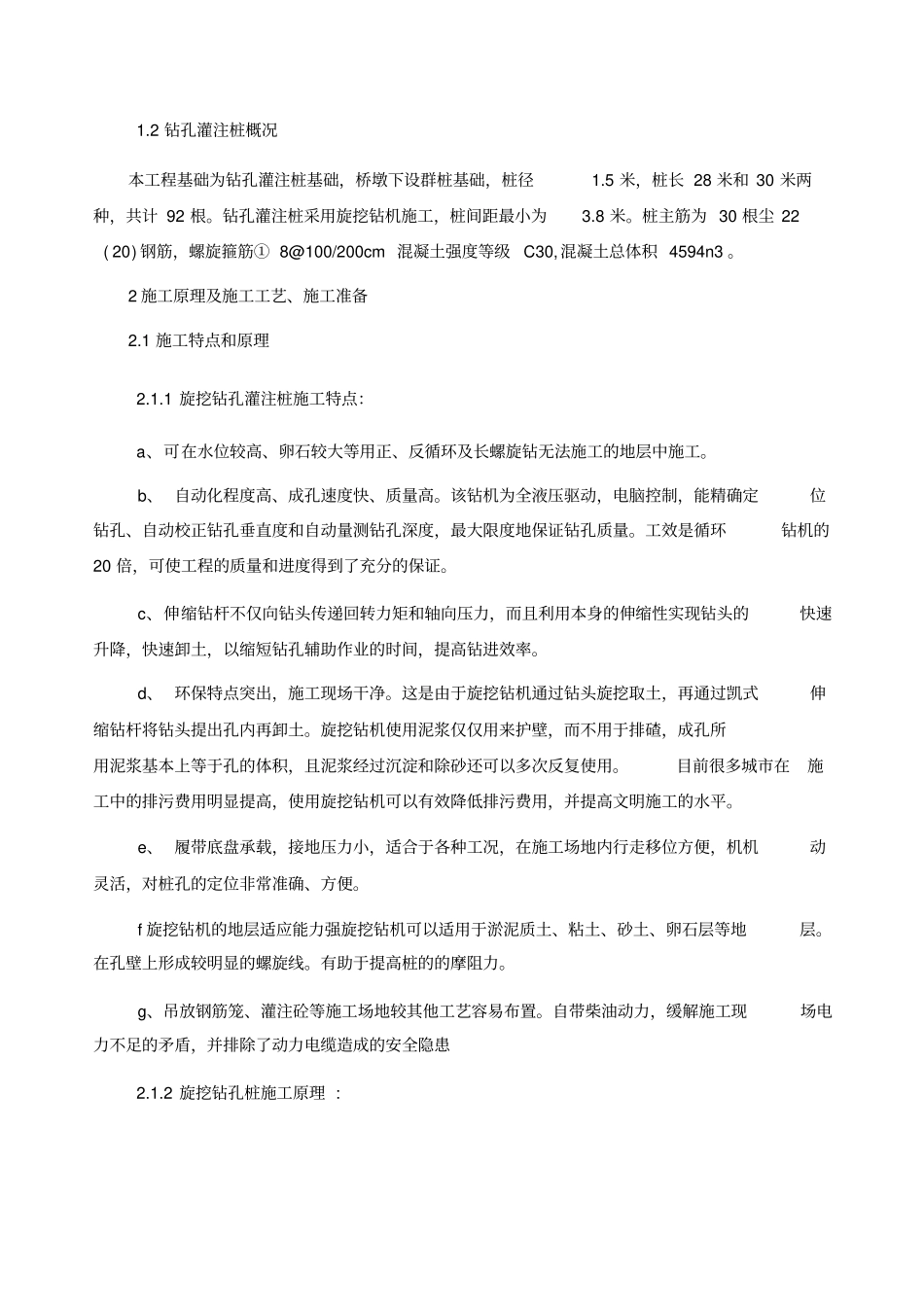

赤峰市新城区大板桥工程钻孔灌注桩基础专项施工方案1工程概况1.1工程概况大板桥位于赤峰市新城区大阪路上，上跨锡泊河规划河道，全长240m,桥宽50m,桥梁面积12000m2.1.1.1工程地质、水文概况拟建场地内地质条件较为复杂，局部存在淤泥质粉土软弱夹层及中砂等夹层，上述夹层在本场地内均以透镜体及半透镜体形状产出，地层自地表向下依次为：1.人工填土（剖面图中的①层）：杂色，时代成因为cf；以粉土为主，含有大量的植物根系，局部地段掺有大量的建筑垃圾和少量的生活垃圾，砾石、砖块等，稍湿，稍一中密，厚度为1.1-7.0米。eo12.粉土（剖面图中的②层）：黄褐色，时代成因为Q4,稍一很湿，局部地段饱和，稍密-中密，分部河谷一级阶地上，植物根系、虫孔发育，具有中等压缩性，无光泽反应，摇振反应中等，干强度低，韧性差，手搓有砂质感，层面埋深0-4.6米，层厚0-4.6米，向阶地后缘增厚，该层土在本场地内局部地段缺失。3.圆砾（剖面图中的③层）：杂色，时代成因为&4,湿-饱和，稍密-中密，下部地段密实，分选性差，级配佳（不均匀系数17.5-63.8），磨圆度较高，次圆-亚圆，主要组成成分以花岗岩为主，其次为玄武岩，安山岩，中粗砂充填，含泥质，局部呈泥质胶结状态，大部分地区砾石质地坚硬，研磨性强，场地内大部分地段埋深3-4米处，14-16米处，20米等处颗粒粒径较大，骨架颗粒质量占总质量的60%-70咗右，局部骨架颗粒质量大于总质量的70%呈交错排列，大部分接触，局部连续接触，钻探过程中如上位置经常出现孔内掉块，卡钻等，同时这些位置钻探过程中钻杆跳动较为剧烈，重（2）触探锤击数较高，一般为16-40击以上，该层上覆地层为粉土层，层面埋深2.4-27.6米，揭露深度23.2-36.5米，该层中局部地段存在淤泥质粉土软弱层，中砂、砾砂等夹层，描述如下：1（1）淤泥质粉土（剖面图中的③1层）：灰黑色-黑色，时代成因为Q4，饱和，稍密，软-流塑状态，又臭味，含少量细小砾石，具体层面埋深、层厚及分布范围详见剖面图及柱状图。（2）中砂（剖面图中的③2层）：杂色，时代成因为Q；湿-饱和，稍密-中密，分选性好，级配差，主要矿物组成成分以石英、长石为主，含泥质，具体层面埋深、层厚及分布范围详见剖面图及柱状图。（3）砾砂（剖面图中的④2层）：杂色，时代成因为&4,湿-饱和，中密-密实，分选性差,级配佳，磨圆度较高，次圆-亚圆，主要组成成分以花岗岩为主，其次为玄武岩，安山岩，中粗砂充填，含泥质，局部呈泥质胶结状态，具体层面埋深、层厚及分部范围详见剖面图及柱状图。地基土承载能力基本容许值[fa0]:1）粉土（剖面图中的②层）=160KPa2）淤泥质粉土（剖面图中的③i层）=90KPa3）中砂（剖面图中的③2层）=180KPa4）砾砂（剖面图中的③3层）=260KPa5）圆砾（剖面图中的③层）=400KPa桩周土各土层极限侧摩阻力标准值qik（泥浆护壁钻孔桩）：1）粉土（剖面图中的②层）40KPa2）淤泥质粉土（剖面图中的③1层）15KPa3）中砂（剖面图中的③2层）=55KPa4）砾砂（剖面图中的④2层）=90KPa5）圆砾（剖面图中的③层）=140KPa场地内未发现牛轭湖、沼泽、湿地、盐渍土等不良地质现象。据锡泊河水源勘探资料可知，该处地下水资源丰富，含水层厚度大，水位埋藏浅，勘探孔揭露水位3.3-9.8米，地下水及地基土对混凝土具有微侵蚀作用。赤峰地区标准冻深1.8米。1.2钻孔灌注桩概况本工程基础为钻孔灌注桩基础，桥墩下设群桩基础，桩径1.5米，桩长28米和30米两种，共计92根。钻孔灌注桩采用旋挖钻机施工，桩间距最小为3.8米。桩主筋为30根尘22(20)钢筋，螺旋箍筋①8@100/200cm混凝土强度等级C30,混凝土总体积4594n3。2施工原理及施工工艺、施工准备2.1施工特点和原理2.1.1旋挖钻孔灌注桩施工特点：a、可在水位较高、卵石较大等用正、反循环及长螺旋钻无法施工的地层中施工。b、自动化程度高、成孔速度快、质量高。该钻机为全液压驱动，电脑控制，能精确定位钻孔、自动校正钻孔垂直度和自动量测钻孔深度，最大限度地保证钻孔质量。工效是循环钻机的20倍，可使工程的质量和进度得到了充分的保证。c、伸缩钻杆不仅向钻头传递回转力矩和轴向压力，而且利用本身的伸缩性实现钻头的快速升降，快速...
