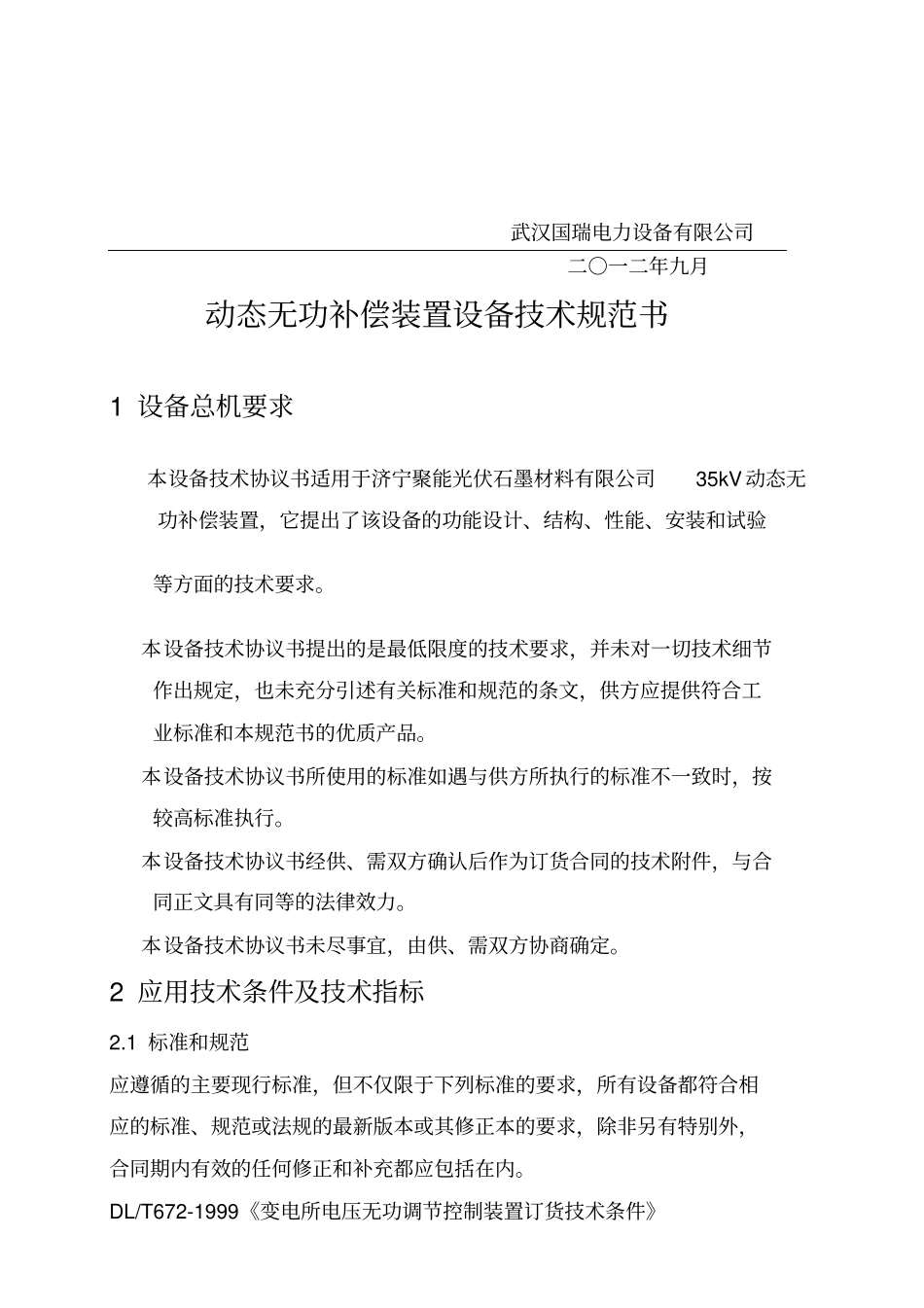

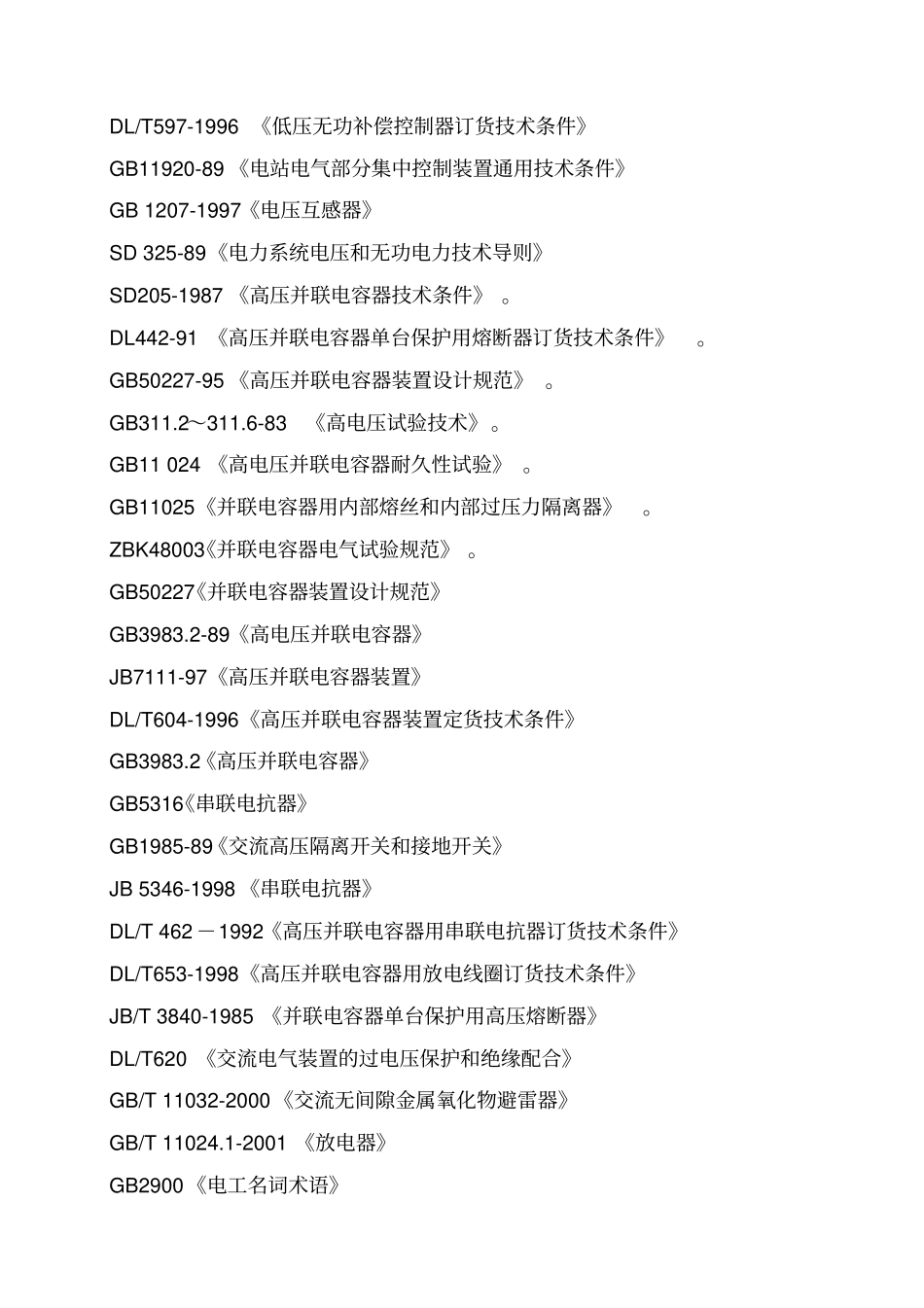

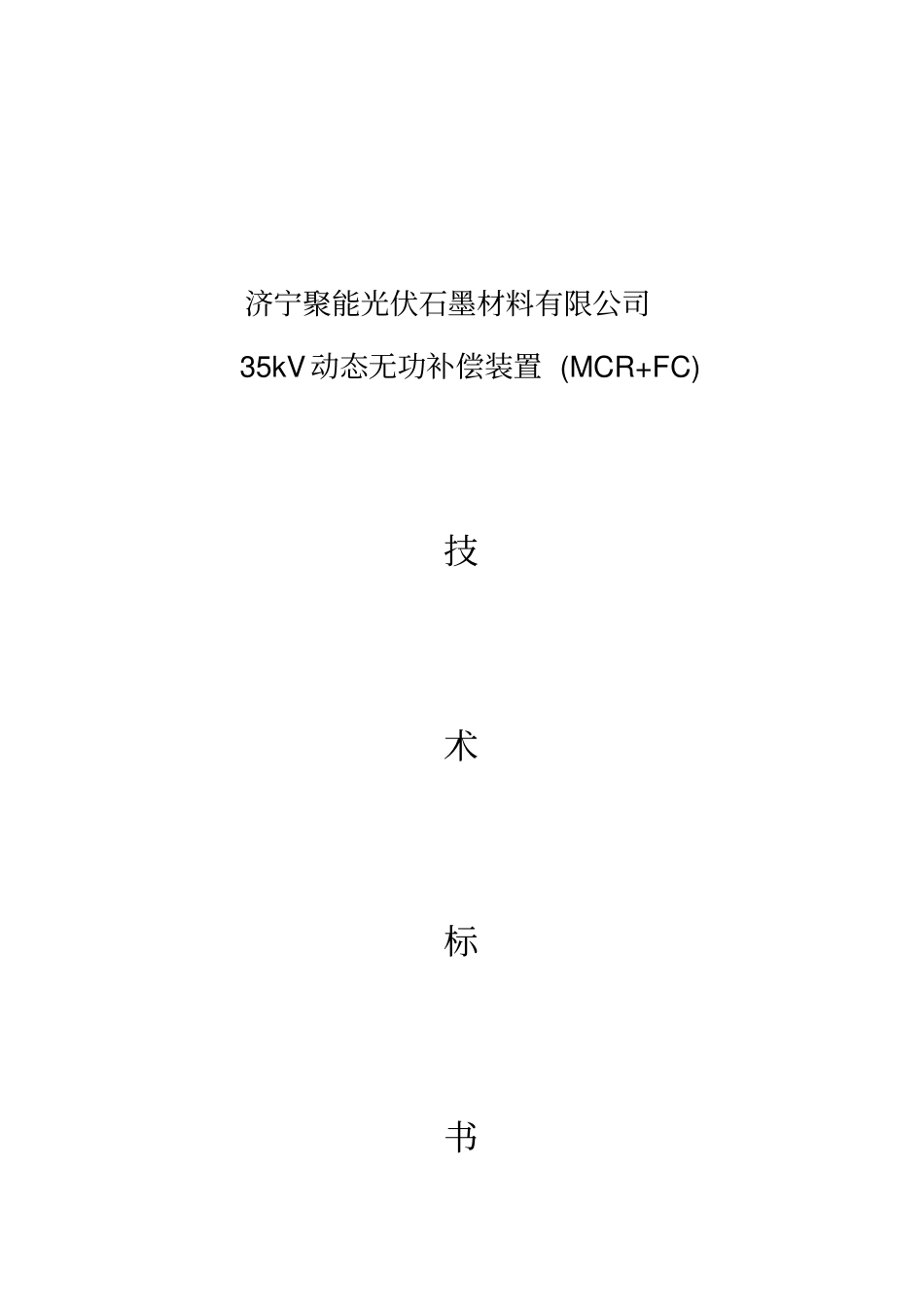

济宁聚能光伏石墨材料有限公司35kV动态无功补偿装置(MCR+FC)技术标书武汉国瑞电力设备有限公司二○一二年九月动态无功补偿装置设备技术规范书1设备总机要求本设备技术协议书适用于济宁聚能光伏石墨材料有限公司35kV动态无功补偿装置，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。本设备技术协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合工业标准和本规范书的优质产品。本设备技术协议书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。本设备技术协议书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。本设备技术协议书未尽事宜，由供、需双方协商确定。2应用技术条件及技术指标2.1标准和规范应遵循的主要现行标准，但不仅限于下列标准的要求，所有设备都符合相应的标准、规范或法规的最新版本或其修正本的要求，除非另有特别外，合同期内有效的任何修正和补充都应包括在内。DL/T672-1999《变电所电压无功调节控制装置订货技术条件》DL/T597-1996《低压无功补偿控制器订货技术条件》GB11920-89《电站电气部分集中控制装置通用技术条件》GB1207-1997《电压互感器》SD325-89《电力系统电压和无功电力技术导则》SD205-1987《高压并联电容器技术条件》。DL442-91《高压并联电容器单台保护用熔断器订货技术条件》。GB50227-95《高压并联电容器装置设计规范》。GB311.2～311.6-83《高电压试验技术》。GB11024《高电压并联电容器耐久性试验》。GB11025《并联电容器用内部熔丝和内部过压力隔离器》。ZBK48003《并联电容器电气试验规范》。GB50227《并联电容器装置设计规范》GB3983.2-89《高电压并联电容器》JB7111-97《高压并联电容器装置》DL/T604-1996《高压并联电容器装置定货技术条件》GB3983.2《高压并联电容器》GB5316《串联电抗器》GB1985-89《交流高压隔离开关和接地开关》JB5346-1998《串联电抗器》DL/T462－1992《高压并联电容器用串联电抗器订货技术条件》DL/T653-1998《高压并联电容器用放电线圈订货技术条件》JB/T3840-1985《并联电容器单台保护用高压熔断器》DL/T620《交流电气装置的过电压保护和绝缘配合》GB/T11032-2000《交流无间隙金属氧化物避雷器》GB/T11024.1-2001《放电器》GB2900《电工名词术语》GB3ll.1～6《高压输变电设备的绝缘配合》GB3ll.7《高压输变电设备的绝缘配合使用导则》GB5582《高压电力设备外绝缘污秽等级》GB11022《高压开关设备通用技术条件》GB1985《交流高压隔离开关和接地开关》GB2536《变压器油》GB5273《变压器、高压电器和套管的接线端子》GB775《绝缘子试验方法》GB/T4109《高压套管技术条件》GB1094.1-1996《电力变压器第一部分总则》GB1094.2-1996《电力变压器第二部分温升》GB1094.3-1996《电力变压器第三部分绝缘水平和绝缘试验》GB1094.5-1996《电力变压器第五部分承受短路的能力》GB/T6451-1999《三相油浸式电力变压器技术参数和要求》JB/T10088-1999《6～220kV级变压器声级》DL/T574-1995《有载分接开关运行维护导则》GB/T13499-1992《电力变压器应用导则》G/T12325-2003《电能质量供电电压允许偏差》GB12326-2000《电能质量电压波动和闪变》GB/T14549-1993《电能质量公用电网谐波》GB/T15543-1995《电能质量三相电压允许不平衡度》GB14285-93《继电保护和安全自动装置技术规程》GB50217-94《电力工程电缆设计规范》GB4856(IEC255)《电气继电器的绝缘试验》DL/T677-1999《继电保护设备信息接口配套标准》《国家电网公司十八项电网重大反事故措施》国家电网公司2005年6月14日发布2.2工程概况2.2.1电力系统情况：a.系统标称电压：35kVb.系统最高电压：40.5kVc.系统额定频率：50Hzd.系统中性点接地方式：直接接地e.安装地点：户外2.2.2其他要求：2.3使用条件表1使用条件序号名称单位项目单位要求值投标人保证值1周围空气温度最高气温℃＋40+40最低气温-25-25最大日温差K25252海拔m100010003太阳辐射强度W/cm20.10.14污秽等级ⅣⅣ5覆冰厚度mm10106风速/风压m/s/Pa34/70034/7007湿度日相对湿度平均...
