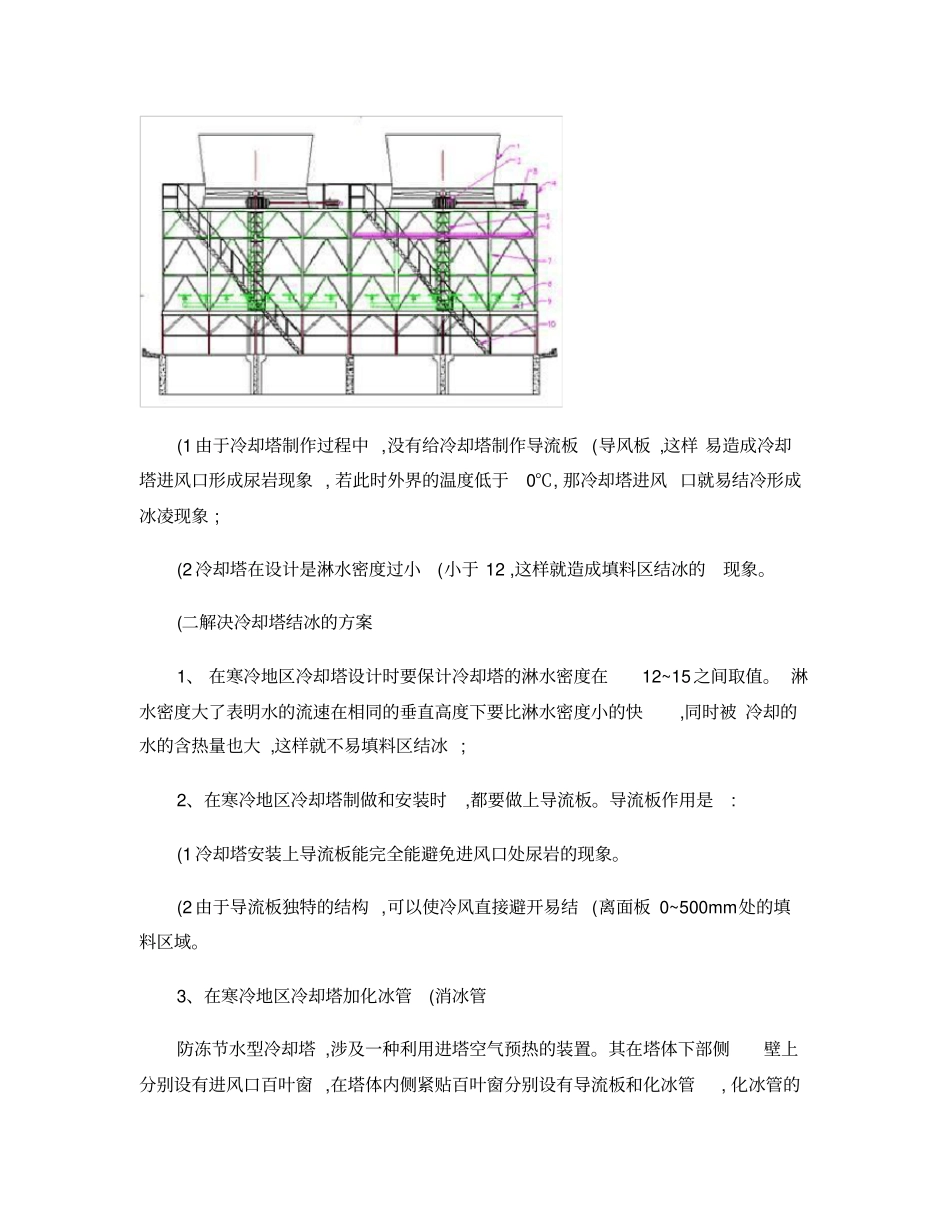

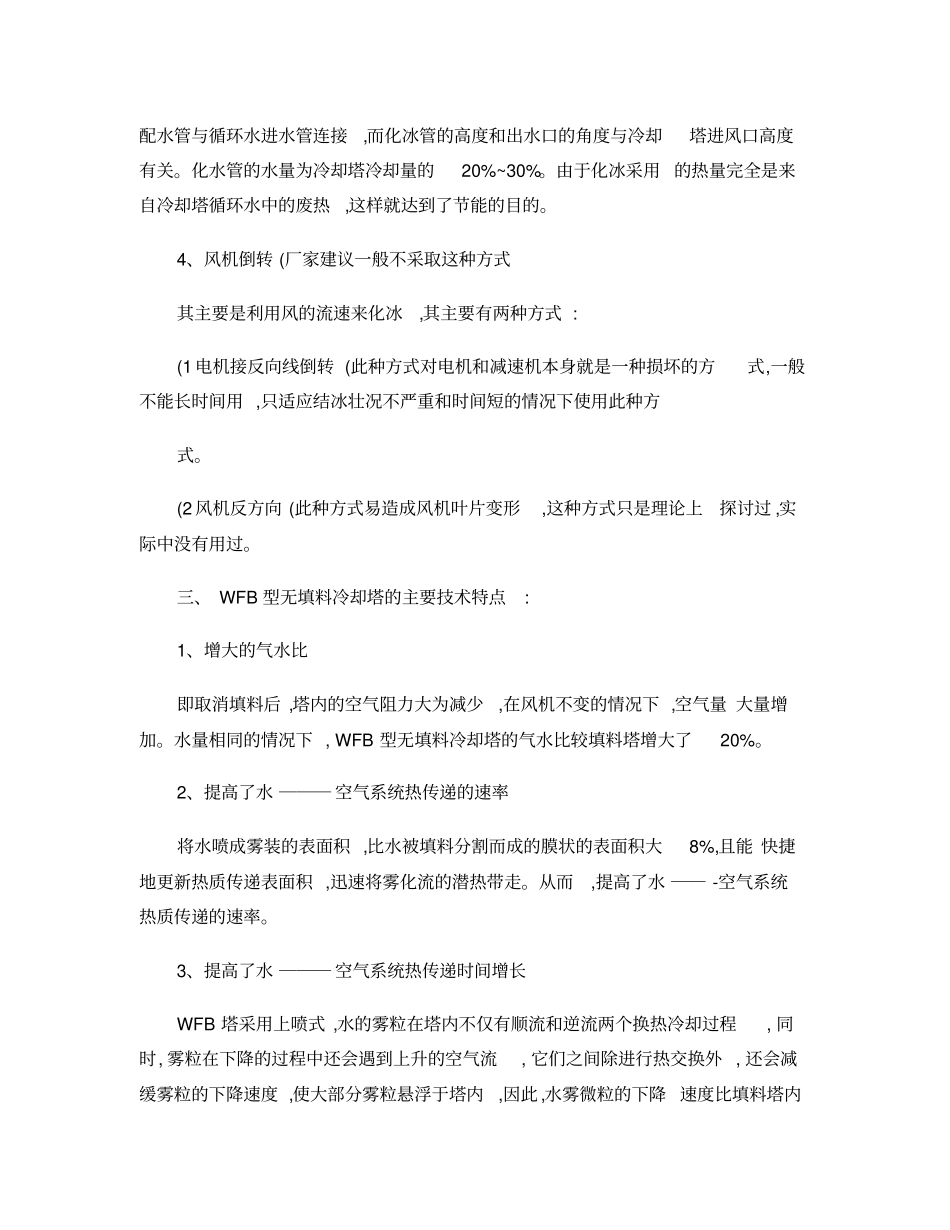

无填料喷雾冷却塔技术说明WFB型无填料冷却塔,系逆流式雾化抽风冷却塔。是我公司在不断地研究归纳国内外各种冷却技术及装置的基础上,采用新思维、新观念独家研制开发的一种高科技术环保产品,其核心冷却元件――低压离心雾化装置。该无填料冷却塔因其冷却温差大,冷却水量大,运行稳定可靠,节能效果好,运行费用低,使用寿命长等优点得使用公司家的好评。一、无填料喷雾冷却塔设计说明冷却装置实现降温的三大要素:1、冷却空气量与冷却水量的比值,即气水比。2、冷却空气同冷却水接触的比表面积比。3、冷却时间,即冷却水在塔内的冷却时间。WFB型无填料冷却塔的设计构思正是基于增大气水比,将水雾化后,增大水、空气系统热质传递的比表面积,降低雾粒的最终下降速度,延长雾粒在塔内的停留时间(即热传质时间。同时,采用新研制的高效低压离心雾化装置,增加了冷却水量,从而使WFB型无填料冷却塔的工作状态、冷却效果均趋于理想化。二、无填料喷雾冷却塔冬季防陈消冰技术说明(一冷却塔易结冰的部位和原因1、冷却塔易结冰的部位是冷却塔进风口安装百叶窗处或离冷却塔面板0~500mm处填料处;2、冷却塔易结冰的原因(1由于冷却塔制作过程中,没有给冷却塔制作导流板(导风板,这样易造成冷却塔进风口形成尿岩现象,若此时外界的温度低于0℃,那冷却塔进风口就易结冷形成冰凌现象;(2冷却塔在设计是淋水密度过小(小于12,这样就造成填料区结冰的现象。(二解决冷却塔结冰的方案1、在寒冷地区冷却塔设计时要保计冷却塔的淋水密度在12~15之间取值。淋水密度大了表明水的流速在相同的垂直高度下要比淋水密度小的快,同时被冷却的水的含热量也大,这样就不易填料区结冰;2、在寒冷地区冷却塔制做和安装时,都要做上导流板。导流板作用是:(1冷却塔安装上导流板能完全能避免进风口处尿岩的现象。(2由于导流板独特的结构,可以使冷风直接避开易结(离面板0~500mm处的填料区域。3、在寒冷地区冷却塔加化冰管(消冰管防冻节水型冷却塔,涉及一种利用进塔空气预热的装置。其在塔体下部侧壁上分别设有进风口百叶窗,在塔体内侧紧贴百叶窗分别设有导流板和化冰管,化冰管的配水管与循环水进水管连接,而化冰管的高度和出水口的角度与冷却塔进风口高度有关。化水管的水量为冷却塔冷却量的20%~30%。由于化冰采用的热量完全是来自冷却塔循环水中的废热,这样就达到了节能的目的。4、风机倒转(厂家建议一般不采取这种方式其主要是利用风的流速来化冰,其主要有两种方式:(1电机接反向线倒转(此种方式对电机和减速机本身就是一种损坏的方式,一般不能长时间用,只适应结冰壮况不严重和时间短的情况下使用此种方式。(2风机反方向(此种方式易造成风机叶片变形,这种方式只是理论上探讨过,实际中没有用过。三、WFB型无填料冷却塔的主要技术特点:1、增大的气水比即取消填料后,塔内的空气阻力大为减少,在风机不变的情况下,空气量大量增加。水量相同的情况下,WFB型无填料冷却塔的气水比较填料塔增大了20%。2、提高了水―――空气系统热传递的速率将水喷成雾装的表面积,比水被填料分割而成的膜状的表面积大8%,且能快捷地更新热质传递表面积,迅速将雾化流的潜热带走。从而,提高了水――-空气系统热质传递的速率。3、提高了水―――空气系统热传递时间增长WFB塔采用上喷式,水的雾粒在塔内不仅有顺流和逆流两个换热冷却过程,同时,雾粒在下降的过程中还会遇到上升的空气流,它们之间除进行热交换外,还会减缓雾粒的下降速度,使大部分雾粒悬浮于塔内,因此,水雾微粒的下降速度比填料塔内水滴的最终下降速度更小,所以,增长了水雾微粒在塔内的停留时间,也就是充分保证了冷空气和水的热交换时间。即水―――空气系统热传递时间的增长。4、噪声低风机噪声的大小与风压的平方对数值成正比,风压越高,噪声越大,反之,风压越低,噪声越小。当风量不变时,WFB型无填料冷却塔配套的风机噪声比填料低6db,因此,整个塔运行时的噪声较填料塔低,完全符合环境对噪声的要求。四、WFB型无填料冷却塔的主要特点:1、性能方面在水量相同的条件下,气水比较填料塔增加25%;由于WFBG系列塔的冷却元件(高效低压离心雾化装置将水喷射成0.3mm微小雾滴,其比表面积远大于水被填料分散成膜状的比表面积,...
