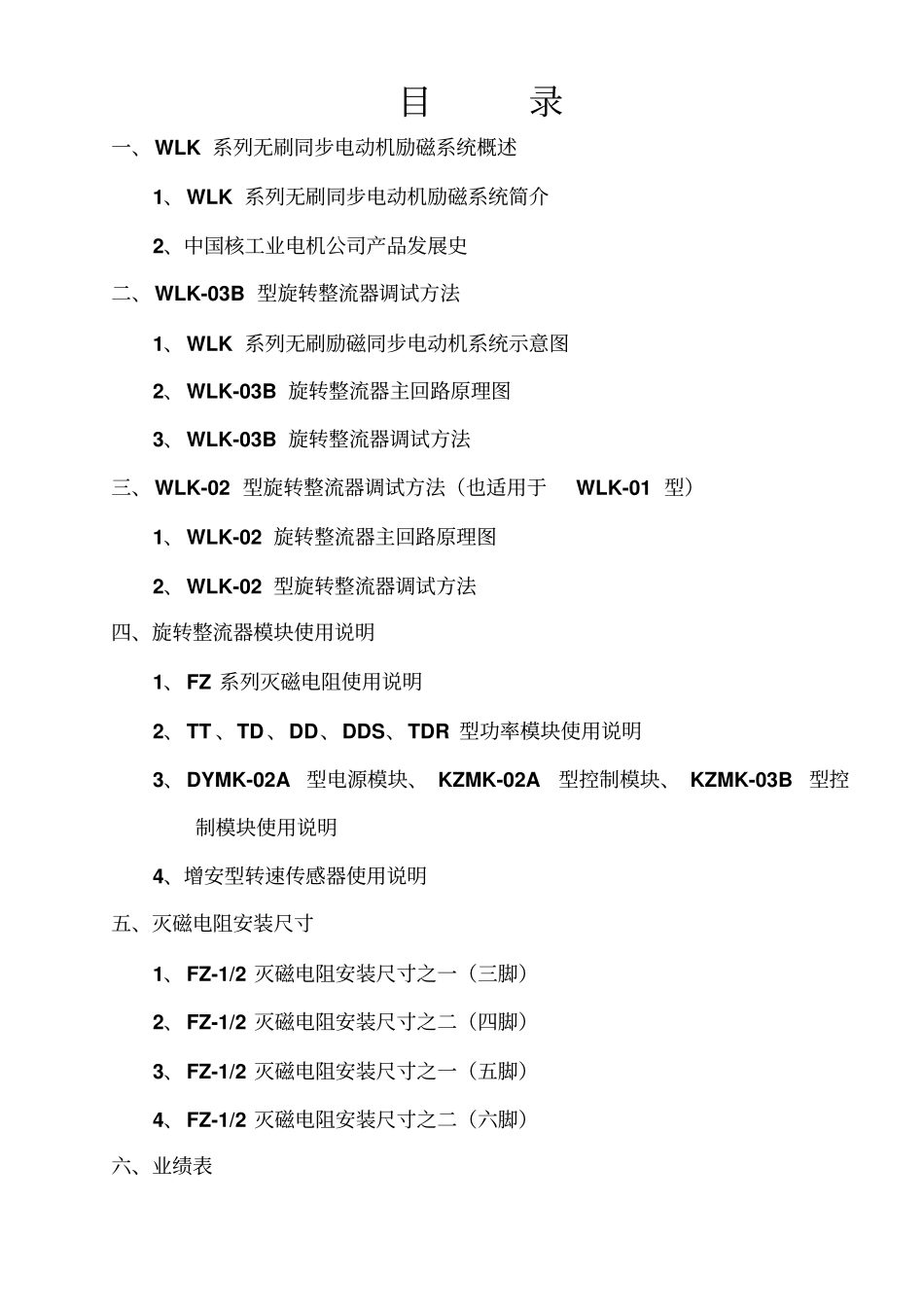

WLK系列无刷同步电动机励磁系统资料(旋转整流器资料汇编)中国核工业电机运行技术开发公司二〇〇六年十月目录一、WLK系列无刷同步电动机励磁系统概述1、WLK系列无刷同步电动机励磁系统简介2、中国核工业电机公司产品发展史二、WLK-03B型旋转整流器调试方法1、WLK系列无刷励磁同步电动机系统示意图2、WLK-03B旋转整流器主回路原理图3、WLK-03B旋转整流器调试方法三、WLK-02型旋转整流器调试方法(也适用于WLK-01型)1、WLK-02旋转整流器主回路原理图2、WLK-02型旋转整流器调试方法四、旋转整流器模块使用说明1、FZ系列灭磁电阻使用说明2、TT、TD、DD、DDS、TDR型功率模块使用说明3、DYMK-02A型电源模块、KZMK-02A型控制模块、KZMK-03B型控制模块使用说明4、增安型转速传感器使用说明五、灭磁电阻安装尺寸1、FZ-1/2灭磁电阻安装尺寸之一(三脚)2、FZ-1/2灭磁电阻安装尺寸之二(四脚)3、FZ-1/2灭磁电阻安装尺寸之一(五脚)4、FZ-1/2灭磁电阻安装尺寸之二(六脚)六、业绩表无刷励磁同步电动机概述无刷励磁同步电动机是目前国际上已广泛应用的动力拖动设备,具有结构紧凑、电路简单、运行可靠、控制方便、维护量小等优点。尤其是相对于我国目前工业现场广泛应用的励磁电流需通过碳刷和滑环这一对“动接触部件”供给的有刷励磁同步电动机而言优势明显,彻底杜绝了因碳刷和滑环接触不良、碳刷长期磨损而发生的各种电机故障,尤其是取消了需定期维护更换且易产生拉弧、电火花的碳刷和滑环结构,使无刷励磁同步电动机能够在有防爆、防尘、防腐蚀等要求的特殊场合使用,故在矿山选矿、石油、化工等行业的应用日趋广泛,是同步电机应用选型的发展趋势。·无刷励磁同步电动机由主电机、交流励磁机、旋转整流器、静态励磁装置四部分组成。前两部分由电机厂生产,后两部分由励磁配套供应商配套提供。正在落地试验中的主电机·旋转整流器:由盘体、控制模块、整流功率模块、启动功率模块、电阻模块构成。正在检测中的旋转整流器·控制模块是整流器的核心控制器件,完成电机启动投励,输出触发脉冲,开通功率模块,并控制启动模块对启动电阻的投入与切除。WLK-03B型控制模块·整流功率模块是整流器的整流器件,将交流励磁机发出的交流电经整流向主电机转子绕组提供励磁。TDR型整流功率模块·启动功率模块:在电机异步驱动过程中,投入启动电阻,改善主电机异步驱动力矩,实现电机的平稳迅速无脉振启动,并通过控制模块完成.启动电阻的自动退出。TD型启动功率模块·静态励磁装置:为交流励磁机提供直流励磁的调节、控制、保护装置,采用全数字化控制技术,具有远方通讯功能,以适应无人值守的工业现场要求。可实现励磁自动调节和手动调节两种调节方式及两种运行方式的无扰动切换,并完成励磁系统的增减磁控制和故障报警。人机界面采用汉化触摸屏,文本文件内置,调试操作方便。安装于电控室。柜体采用钢质单柜体结构,柜体前门为玻璃门。柜体尺寸:700mm(宽)×700mm(深)×2200mm(高)。安装方式:柜体离墙800~1000mm安装。WLK-03型无刷静态励磁装置中国核工业电机公司产品发展史WLK系列无刷静态励磁装置第一代产品(分立元件式)WLK-01型第二代产品(微机型)WLK-02A/02B型(数码显示,单板式)WLK-02D型(数码显示,STD总线)WLK-02H型(汉字显示,STD总线)第三代产品(双微机触摸屏式)WLK-03SC型1993年1997年2005年至今WLK无刷励磁旋转整流器第一代产品WLK-01型配套电机容量<1200KW第二代产品WLK-02型配套电机容量<4000KW第三代产品WLK-03B型配套电机容量<4500KWWLK-03B/B型配套电机容量4500~9000KW1993年1997年2000年至今BKL有刷同步电动机励磁装置第一代产品(分立元件式)BKL-I/B、C、D型BKL-101型第二代产品(微机型)BKL-501T型BKL-501H型第三代产品(双微机触摸屏式)BKL-501SC型1980年1998年2005年至今DSB断电失步保护装置第一代产品(继电器式)DSBI型第二代产品(PLC式)DSBⅢ型1980年2006年至今BKL-G同步发电机机励磁装置第一代产品(分立元件式)BKL-I/G型BKL-101/G型第二代产品(微机型)BKL-501G型,它励,单微机STD总线BKL-501GH型,自并励,双微机S...
