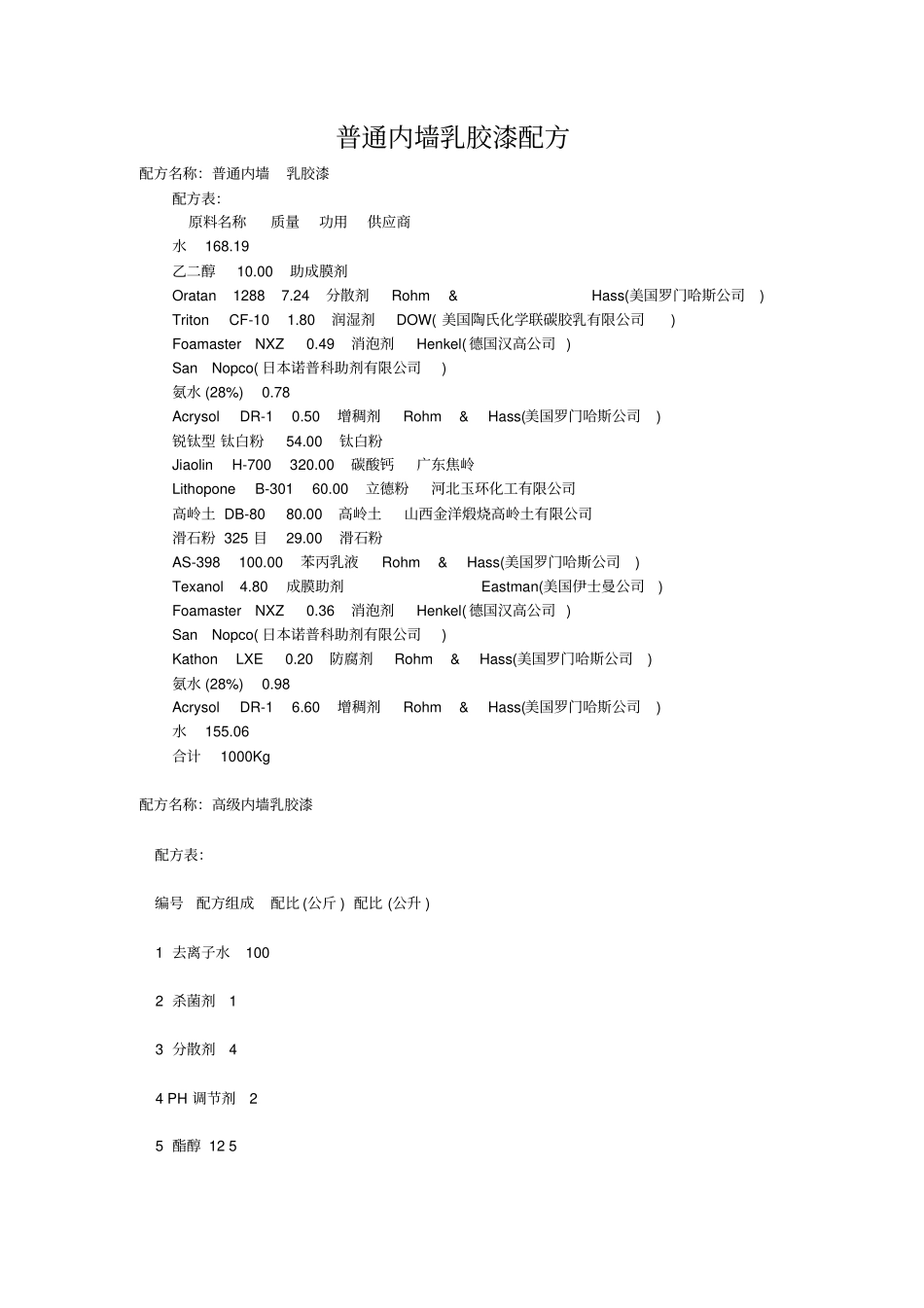

普通内墙乳胶漆配方VIP免费

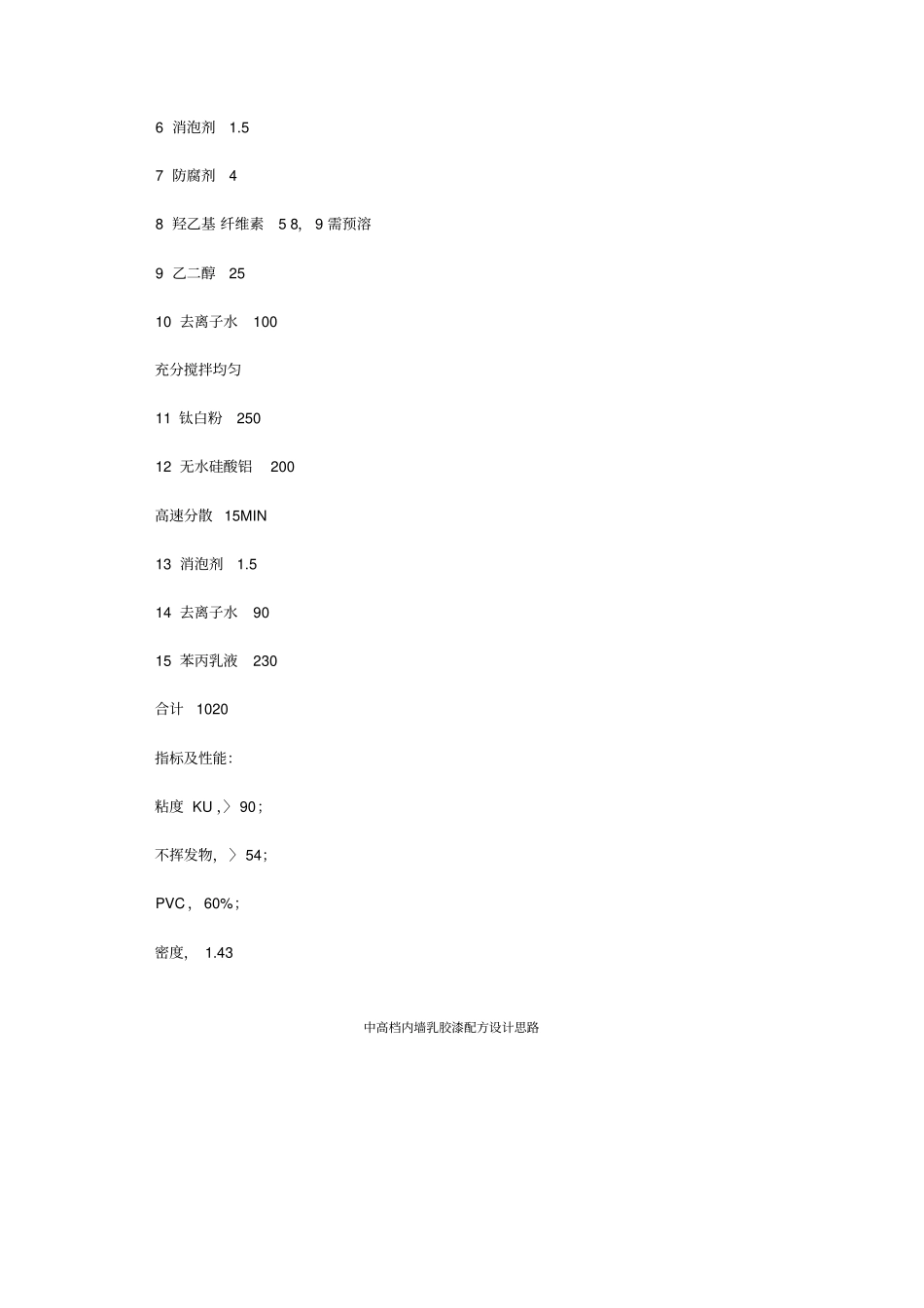

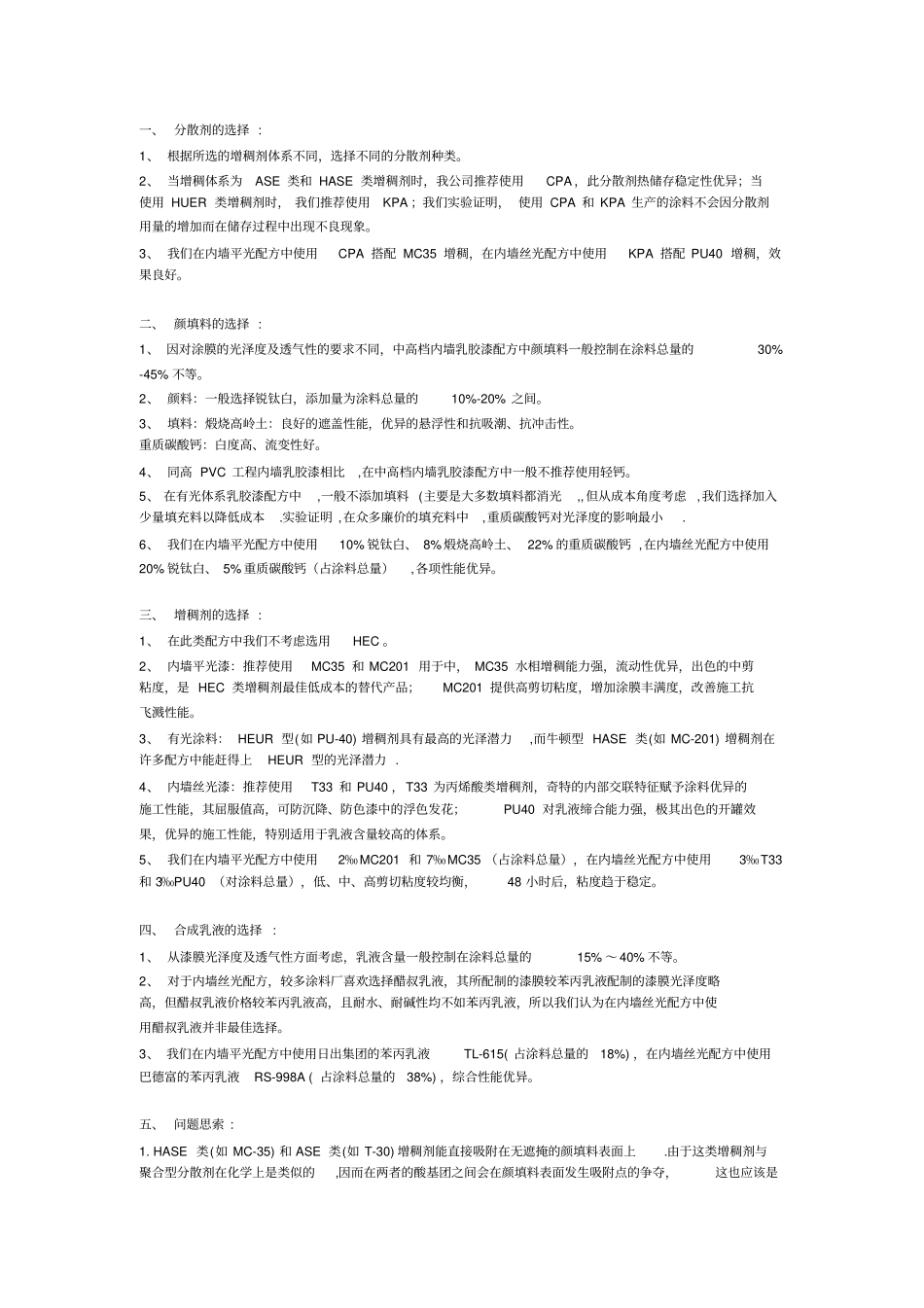

普通内墙乳胶漆配方配方名称：普通内墙乳胶漆配方表：原料名称质量功用供应商水168.19乙二醇10.00助成膜剂Oratan12887.24分散剂Rohm&Hass(美国罗门哈斯公司)TritonCF-101.80润湿剂DOW(美国陶氏化学联碳胶乳有限公司)FoamasterNXZ0.49消泡剂Henkel(德国汉高公司)SanNopco(日本诺普科助剂有限公司)氨水(28%)0.78AcrysolDR-10.50增稠剂Rohm&Hass(美国罗门哈斯公司)锐钛型钛白粉54.00钛白粉JiaolinH-700320.00碳酸钙广东焦岭LithoponeB-30160.00立德粉河北玉环化工有限公司高岭土DB-8080.00高岭土山西金洋煅烧高岭土有限公司滑石粉325目29.00滑石粉AS-398100.00苯丙乳液Rohm&Hass(美国罗门哈斯公司)Texanol4.80成膜助剂Eastman(美国伊士曼公司)FoamasterNXZ0.36消泡剂Henkel(德国汉高公司)SanNopco(日本诺普科助剂有限公司)KathonLXE0.20防腐剂Rohm&Hass(美国罗门哈斯公司)氨水(28%)0.98AcrysolDR-16.60增稠剂Rohm&Hass(美国罗门哈斯公司)水155.06合计1000Kg配方名称：高级内墙乳胶漆配方表：编号配方组成配比(公斤)配比(公升)1去离子水1002杀菌剂13分散剂44PH调节剂25酯醇1256消泡剂1.57防腐剂48羟乙基纤维素58，9需预溶9乙二醇2510去离子水100充分搅拌均匀11钛白粉25012无水硅酸铝200高速分散15MIN13消泡剂1.514去离子水9015苯丙乳液230合计1020指标及性能：粘度KU，〉90；不挥发物，〉54；PVC，60%；密度，1.43中高档内墙乳胶漆配方设计思路一、分散剂的选择:1、根据所选的增稠剂体系不同，选择不同的分散剂种类。2、当增稠体系为ASE类和HASE类增稠剂时，我公司推荐使用CPA，此分散剂热储存稳定性优异；当使用HUER类增稠剂时，我们推荐使用KPA；我们实验证明，使用CPA和KPA生产的涂料不会因分散剂用量的增加而在储存过程中出现不良现象。3、我们在内墙平光配方中使用CPA搭配MC35增稠，在内墙丝光配方中使用KPA搭配PU40增稠，效果良好。二、颜填料的选择:1、因对涂膜的光泽度及透气性的要求不同，中高档内墙乳胶漆配方中颜填料一般控制在涂料总量的30%-45%不等。2、颜料：一般选择锐钛白，添加量为涂料总量的10%-20%之间。3、填料：煅烧高岭土：良好的遮盖性能，优异的悬浮性和抗吸潮、抗冲击性。重质碳酸钙：白度高、流变性好。4、同高PVC工程内墙乳胶漆相比,在中高档内墙乳胶漆配方中一般不推荐使用轻钙。5、在有光体系乳胶漆配方中,一般不添加填料(主要是大多数填料都消光,,但从成本角度考虑,我们选择加入少量填充料以降低成本.实验证明,在众多廉价的填充料中,重质碳酸钙对光泽度的影响最小.6、我们在内墙平光配方中使用10%锐钛白、8%煅烧高岭土、22%的重质碳酸钙,在内墙丝光配方中使用20%锐钛白、5%重质碳酸钙（占涂料总量）,各项性能优异。三、增稠剂的选择:1、在此类配方中我们不考虑选用HEC。2、内墙平光漆：推荐使用MC35和MC201用于中，MC35水相增稠能力强，流动性优异，出色的中剪粘度，是HEC类增稠剂最佳低成本的替代产品；MC201提供高剪切粘度，增加涂膜丰满度，改善施工抗飞溅性能。3、有光涂料：HEUR型(如PU-40)增稠剂具有最高的光泽潜力,而牛顿型HASE类(如MC-201)增稠剂在许多配方中能赶得上HEUR型的光泽潜力.4、内墙丝光漆：推荐使用T33和PU40，T33为丙烯酸类增稠剂，奇特的内部交联特征赋予涂料优异的施工性能，其屈服值高，可防沉降、防色漆中的浮色发花；PU40对乳液缔合能力强，极其出色的开罐效果，优异的施工性能，特别适用于乳液含量较高的体系。5、我们在内墙平光配方中使用2‰MC201和7‰MC35（占涂料总量），在内墙丝光配方中使用3‰T33和3‰PU40（对涂料总量），低、中、高剪切粘度较均衡，48小时后，粘度趋于稳定。四、合成乳液的选择:1、从漆膜光泽度及透气性方面考虑，乳液含量一般控制在涂料总量的15%～40%不等。2、对于内墙丝光配方，较多涂料厂喜欢选择醋叔乳液，其所配制的漆膜较苯丙乳液配制的漆膜光泽度略高，但醋叔乳液价格较苯丙乳液高，且耐水、耐碱性均不如苯丙乳液，所以我们认为在内墙丝光配方中使用醋叔乳液并非最佳选择。3、我们在内墙平光配方中使用日出集团的苯丙乳液TL-615(占涂料总量的18%)，在内墙丝光配方中使用巴德富的苯丙乳液RS-9...
